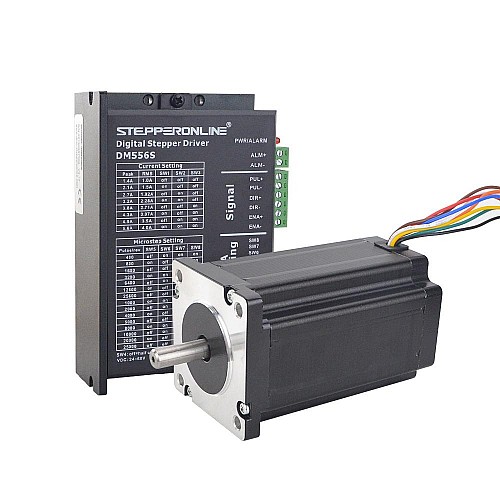

Kit CNC paso a paso de 1 eje 4Nm(566oz.in) Motor paso a paso Nema 24 y Driver paso a paso digital

• 1 x Driver paso a paso digital Corriente RMS Max 4A 24-60VDC
• 1 x Motor paso a paso CNC Nema 24 de doble eje 4Nm (566 oz.in) 60x60x100mm 8 cables

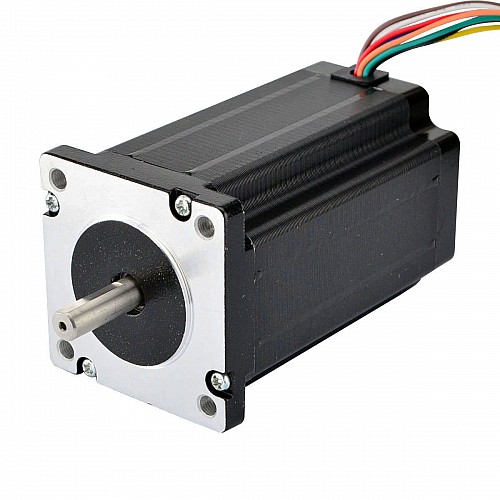

Especificación del motor

• Número de pieza del fabricante: 24HS39-3008D
• Tipo de motor: Unipolar/Bipolar
• Ángulo de paso: 1,8 grados
• Par de retención (bipolar): 4,0 Nm (566 oz.in)
• Par de retención (unipolar): 2,8 Nm (397 oz.in)
• Corriente nominal (serie bipolar): 2.12A
• Corriente nominal (paralelo bipolar): 4.24A
• Corriente nominal (unipolar): 3.0A
• Resistencia de fase (serie bipolar): 2,8 ohmios
• Resistencia de fase (paralelo bipolar): 0,7 ohmios
• Resistencia de fase (unipolar): 1,4 ohmios
• Inductancia (serie bipolar): 12,0 mH ± 20 % (1 KHz)
• Inductancia (Bipolar Paralelo): 3.0mH ± 20%(1KHz)
• Inductancia (Unipolar): 3.0mH ± 20%(1KHz)
• Tamaño del marco: 60 x 60 mm
• Longitud del cuerpo: 100 mm
• Diámetro del eje: Φ8.0mm
• Longitud del eje delantero: 24 mm
• Longitud del eje trasero: 13 mm
• Longitud del corte en D: 20 mm
• Número de clientes potenciales: 8
• Longitud del cable: 400 mm
• Peso: 1,6 kg

Conexión

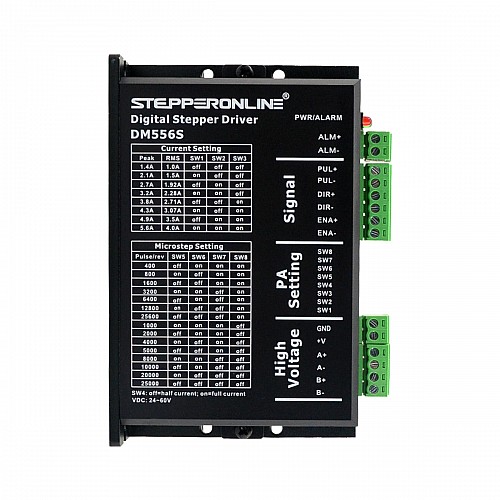

Especificación del Driver

• Autoconfiguración de parámetros y autocomprobación del motor
• Múltiples pasos en el interior, poco ruido, bajo calor, movimiento suave
• Compensación de par a alta velocidad
• Tecnología de control de corriente variable, alta eficiencia de corriente
• Control de aceleración y desaceleración en el interior, gran mejora en la suavidad de arranque o parada del motor
• Almacenamiento de la posición del motor
• Entrada aislada ópticamente y compatible con 5V~24V
• Micropasos definidos por el usuario
• Resoluciones de micropasos y corriente de salida programable
• Protección contra sobrecorriente, sobrevoltaje y bajo voltaje
• Detección automática, selección flexible del modo de conteo de borde de pulso
• La luz verde significa correr mientras que la luz roja significa protección o fuera de línea

Recursos

• Hoja de datos del motor: 24HS39-3008D.pdf
• Manual del conductor: DM556S.pdf
