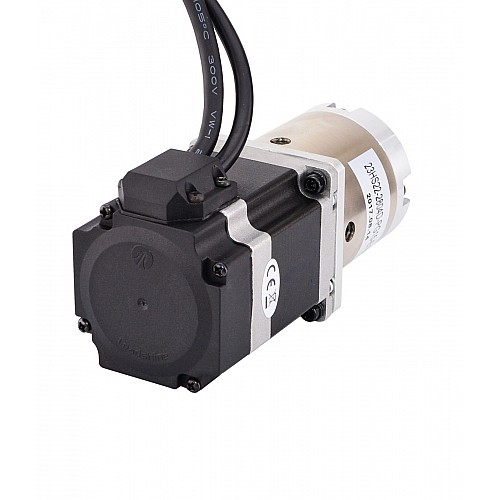

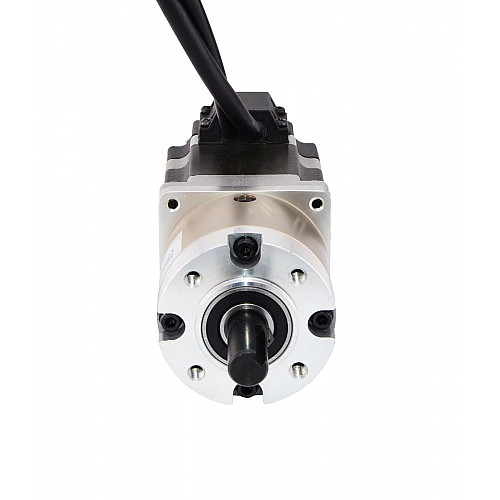

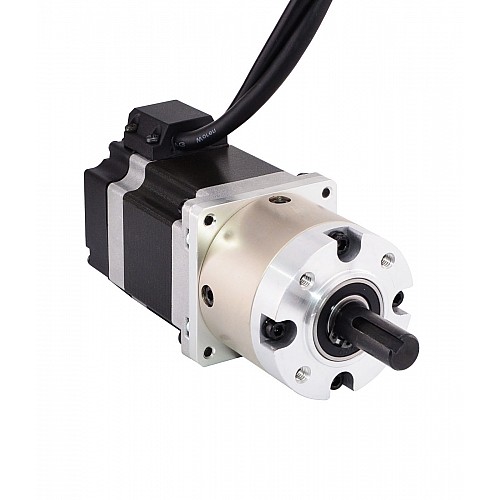

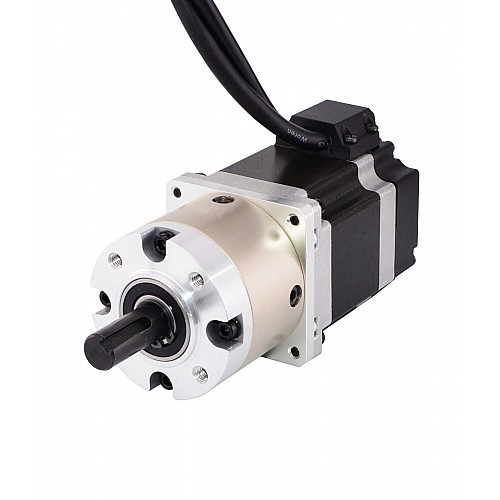

Motor con transmisión de circuito cerrado Nema 23 L = 56 mm 15: 1 Codificador 1000PPR (4000CPR)

0 Comentarios - Escribir Comentario

M$0.00

In Stock: 1
Model: 23HS22-2804D-PG15-E1000
Gross Weight: 1.70kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 195

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación del motor

Número de pieza del fabricante: 23HS22-2804D-PG15-E1000
Tipo de motor: paso a paso bipolar
Tamaño del marco: 57 x 57 mm
Longitud del motor: 56 mm
Ángulo de paso sin caja de cambios: 1,8 grados
Par motor sin caja de cambios: 1,25 Nm (177 oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 0,9 ohmios
Voltaje: 2.6V
Inductancia: 2,5 mH ± 20 % (1 KHz)
Número de clientes potenciales: 4
Longitud del cable: 500 mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Reductor Longitud: 60 mm
Relación de transmisión: 15.3
Eficiencia: 80%
Diámetro del eje: Φ12 mm
Longitud del eje: 30 mm
Longitud de la llave: 20 mm
Ancho de la llave: 4 mm
Huelgo sin carga: <= 3 grados
Par máximo permitido: 30 Nm (4248,4 oz.in)
Momento Par admisible: 50 Nm (7080,6 oz.in)
Carga axial máxima del eje: 100N
Carga radial máxima del eje: 200N

Especificación del codificador

Tipo de codificador: Incremental
Voltaje de conducción: 5V
Corriente de salida: 55mA
Resolución: 1000PPR (4000CPR)
Señal de salida: 2 canales
Diámetro interior: Φ8mm
Frecuencia de salida: ≤1MHz
Velocidad de funcionamiento: ≤5000 rpm
Protección IP: IP20

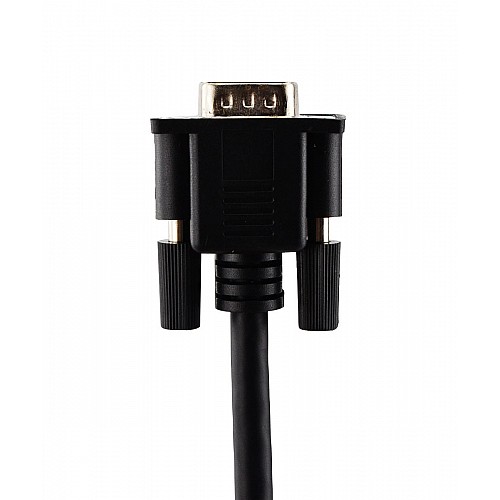

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	11	12	13
codificador	EA+	CCV	TIERRA	EB+	EB-	EA-

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 23HS22-HG15-E1000.

Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	2.8
Inductancia(mH)	2.5
Resistencia de fase(ohms)	0.9
Resolución del codificador	1000
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales
Torque de sujeción(Ncm)	125
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	12
Longitud del cuerpo(mm)	56
Longitud del eje(mm)	30
Relación de transmisión(xx:1)	15:01
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

File	Size
23HS22-2804D-PG15-E1000_Full_Datasheet.pdf	166.26KB	Download
23HS22-2804D-PG15-E1000.STEP	6.35MB	Download
23HS22-2804D-PG15-E1000_Torque_Curve.pdf	169KB	Download
