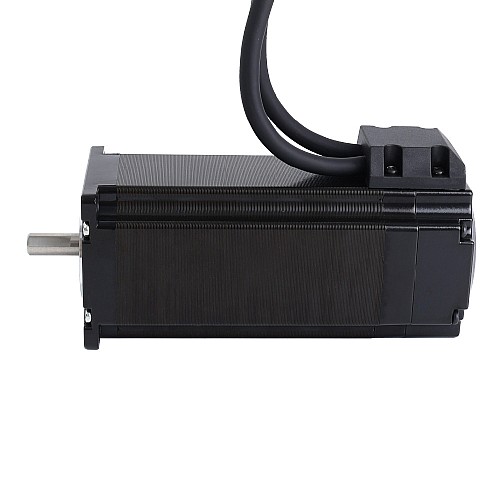

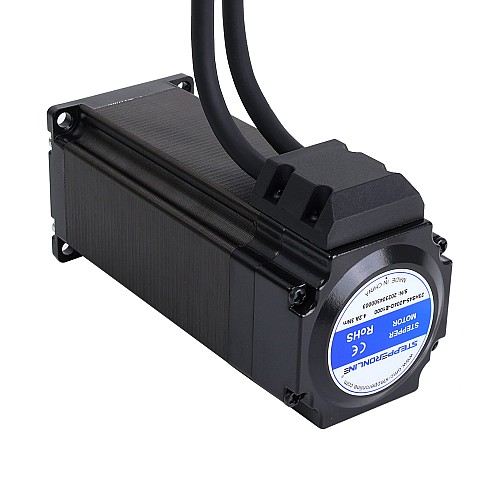

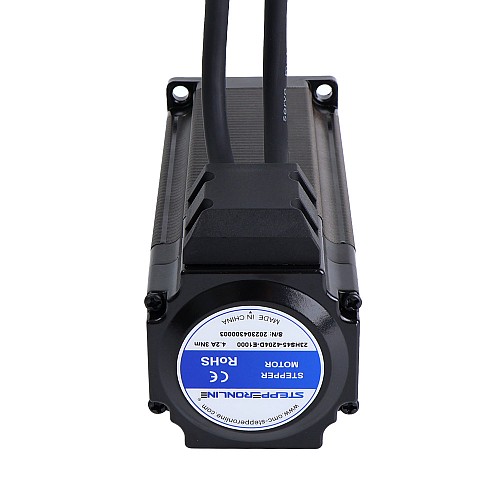

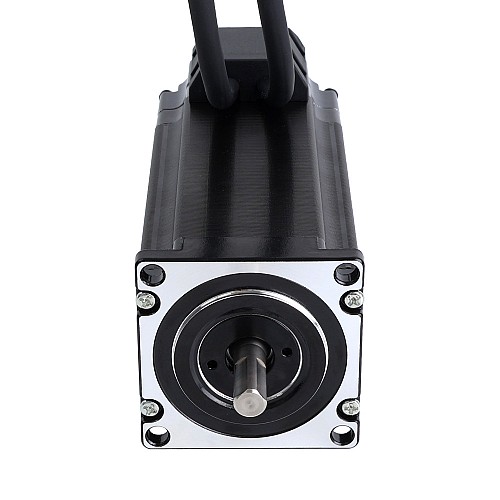

Motor paso a paso de circuito cerrado Nema 23 3.0Nm(424.83oz.in) Codificador 1000PPR(4000CPR)

Caliente

Motor paso a paso de circuito cerrado Nema 23 3.0Nm(424.83oz.in) Codificador 1000PPR(4000CPR)

13 Comentarios - Escribir Comentario

M$720.40

5 o más M$690.60

10 o más M$663.20

50 o más M$638.00

100 o más M$614.60

En stock: 10000
Modelo: 23HS45-4204D-E1000
Peso bruto: 1.90kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Especificación del motor

Número de pieza del fabricante: 23HS45-4204D-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 3,0Nm(424,83oz.in)
Corriente nominal/fase: 4.2A
Resistencia de fase: 0,82ohmios
Inductancia: 3,6mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]
Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 135mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Longitud de corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 300mm

Especificaciones del Encoder

Tipo de circuito de salida: Tipo diferencial
Tipo de encoder: Incremental óptico
Resolución del encoder: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Tensión de alimentación mínima: 4.5V
Tensión de alimentación máxima: 5V
Corriente de salida: 25mA
Tensión de salida alta: 4.5V
Tensión de salida baja: 4.2-4.3V
Frecuencia máxima de salida: 60kHz

Conexión

A+	A-	B+	B-
1	2	3	4

ALFILER	1	2	3	11	12	13
codificador	EA+	CCV	TIERRA	EB+	EB-	EA-

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	4.2
Inductancia(mH)	3.6
Resistencia de fase(ohms)	0.82
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	300
Torque de sujeción(oz.in)	424.83
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Longitud del cuerpo(mm)	138
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Producción en serie	S
Tamaño(mm)	Nema 23 (57 x 57)
