Doble eje Nema 23 bipolar 2.8Nm(396.51oz.in) 4.2A 57x57x113mm 4 cables

Doble eje Nema 23 bipolar 2.8Nm(396.51oz.in) 4.2A 57x57x114mm 4 cables

Caliente

Doble eje Nema 23 bipolar 2.8Nm(396.51oz.in) 4.2A 57x57x113mm 4 cables

1 Comentarios - Escribir Comentario

M$757.40

5 o más M$721.80

10 o más M$689.40

50 o más M$659.60

100 o más M$632.40

En stock: 10000
Modelo: 23HS45-4204D
Peso bruto: 1.85kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

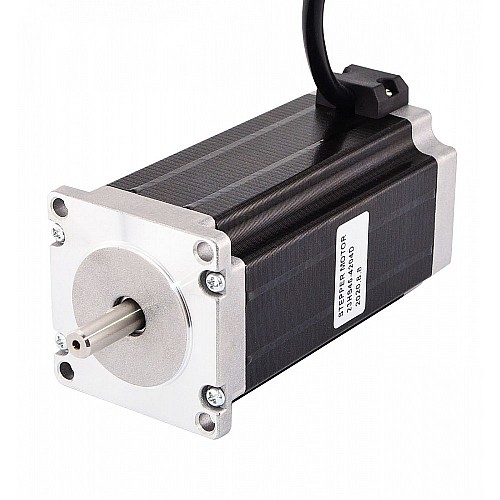

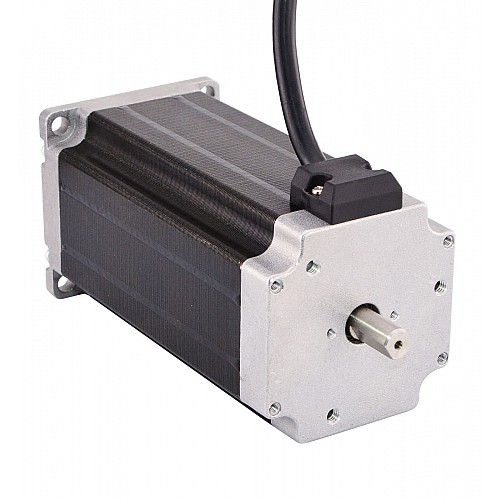

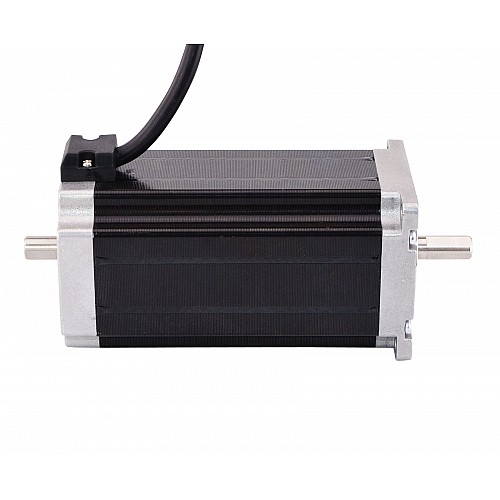

Este es un motor de doble eje con un eje trasero de 13,5 mm de largo y un par de retención de 2,8Nm (396,51oz.in), y el diámetro del eje es de 8 mm. Hay orificios roscados disponibles en la tapa del extremo trasero que se pueden usar para frenos, codificador para volantes.

Especificación eléctrica

Número de pieza del fabricante: 23HS45-4204D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 2.8Nm(396.51oz.in)
Corriente nominal/fase: 4.2A
Resistencia de fase: 0,9ohmios
Inductancia: 3,8mH±20 %(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 113mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Longitud de corte en D: 15mm
Longitud del eje trasero: 13,5mm
Diámetro del eje trasero: Φ8mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Conexión

A+	A-	B+	B-
Rojo	Verde	Amarillo	Azul

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	4.2
Inductancia(mH)	3.8
Resistencia de fase(ohms)	0.9
Torque de sujeción(Ncm)	280
Torque de sujeción(oz.in)	396.51
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	113
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	1750
Producción en serie	S
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
23HS45-4204D_Full_Datasheet.pdf	160.39KB	Download
23HS45-4204D.STEP	2.44MB	Download
23HS45-4204D_Torque_Curve.pdf	164.42KB	Download
