Motor paso A paso CNC Nema 23 de doble eje 3.4Nm(481.48oz.in) 60x60x100mm 8 cables

Caliente

Motor paso A paso CNC Nema 23 de doble eje 3.4Nm(481.48oz.in) 60x60x100mm 8 cables

4 Comentarios - Escribir Comentario

M$773.80

5 o más M$737.40

10 o más M$704.20

50 o más M$673.80

100 o más M$646.00

En stock: 10000
Modelo: 24HS39-3008D
Peso bruto: 1.80kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

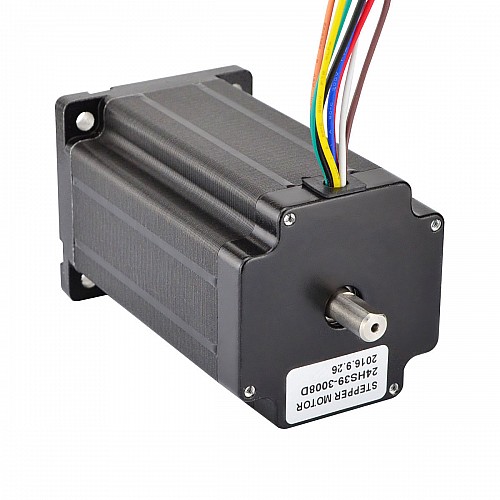

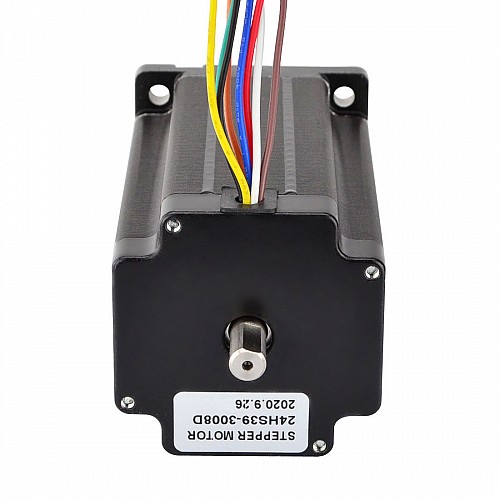

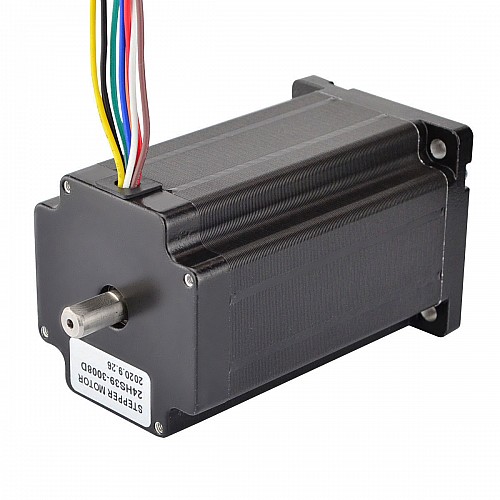

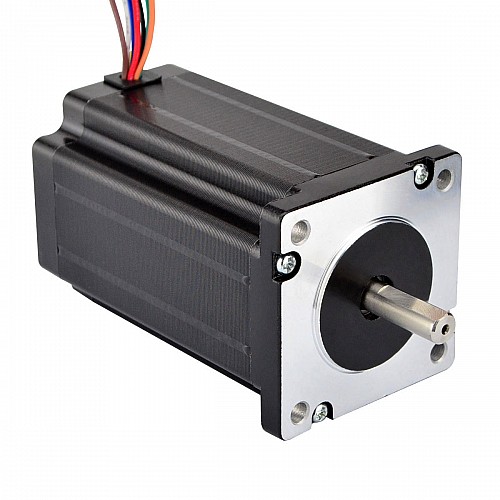

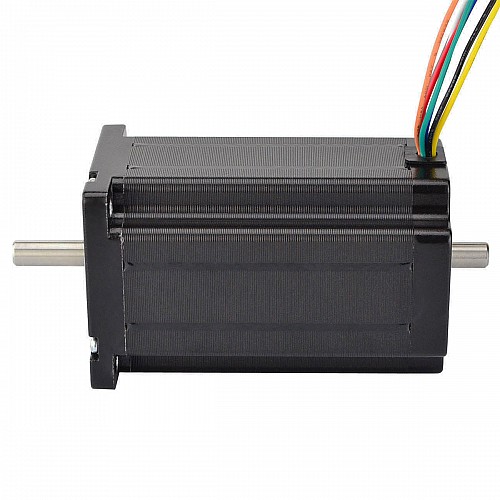

Este es el motor paso a paso nema 23 más potente, con un ángulo de paso de 1,8grados y un tamaño de 60x60x100mm. Tiene 8 hilos, los cuales tienen tres opciones de conexión: Unipolar o Bipolar(Serie) o Bipolar(Paralelo), puedes elegir el tipo que desees. Un eje trasero puede montar encoder,Volante o equivalentes. El par de retenciónAlcanza 2,48Nm(351,3oz.in) con conexión unipolar y 3.4Nm(481.48oz.in) con conexión bipolar.

Especificación eléctrica

Número de pieza del fabricante: 24HS39-3008D
Tipo de motor: Unipolar/Bipolar
Ángulo de paso: 1,8grados
Par de retención(bipolar): 3.4Nm(481.48oz.in)
Par de retención(unipolar): 2,48Nm(351,3oz.in)
Corriente nominal(serie bipolar): 2A
Corriente nominal(paralelo bipolar): 4A
Corriente nominal(unipolar): 2.8A
Resistencia de fase(serie bipolar): 2,8ohmios
Resistencia de fase(paralelo bipolar): 0,7ohmios
Resistencia de fase(unipolar): 1,4ohmios
Inductancia(serie bipolar): 12,0mH±20 %(1KHz)
Inductancia(Bipolar Paralelo): 3.0mH±20%(1KHz)
Inductancia(Unipolar): 3.0mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 60 x 60mm
Longitud del cuerpo: 100mm
Diámetro del eje: Φ8.0mm
Longitud del eje delantero: 24mm
Longitud del eje trasero: 13mm
Longitud del corte en D: 20mm
Número de clientes potenciales: 8
Longitud del cable: 400mm
Peso: 1,6kg

Conexión

A+	A-	B+	B-
rojo/azul	Amarillo/Negro	Blanco/Marrón	Naranja/Verde

El soporte aplicable para este motor es ST-M2.

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	2.8
Inductancia(mH)	3
Resistencia de fase(ohms)	0.7
Torque de sujeción(Ncm)	340
Torque de sujeción(oz.in)	481.48
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	400
Longitud del cuerpo(mm)	100
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
No. de cables	8
Peso(gramos)	1600
Producción en serie	S
Tamaño(mm)	Nema 23 (60 x 60)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
24HS39-3008D_Full_Datasheet.pdf	151.74KB	Download
24HS39-3008D.STEP	1.63MB	Download
24HS39-3008D_Torque_Curve.pdf	159.65KB	Download

Etiquetas: Tipo de eje de salida: D, Diámetro del eje (mm): 8, Longitud del eje (mm): 24, No. de cables: 8, Longitud del cable (mm): 400, Peso (gramos): 1600, Eje simple/eje doble: Eje doble, Torque de sujeción (Ncm): 340, Corriente nominal (A): 2.8, Torque de sujeción (oz.in): 481.48, Bipolar/Unipolar: Bipolar, Ángulo de paso(deg.): 1.8, Resistencia de fase (ohms): 0.7, Inductancia (mH): 3, Longitud del cuerpo (mm): 100, Tamaño (mm): Nema 23 (60 x 60), Tipo de producto: Motor paso a paso híbrido, Producción en serie: S, Clasificación del IP: 40, ¿Tiene curva de par/empuje?: Sí, Método de inventario: Inventario dedicado
