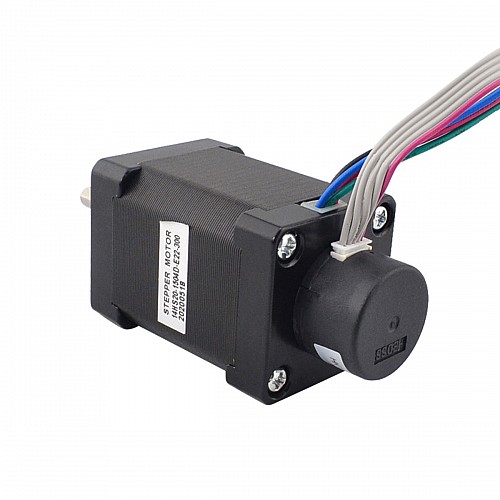

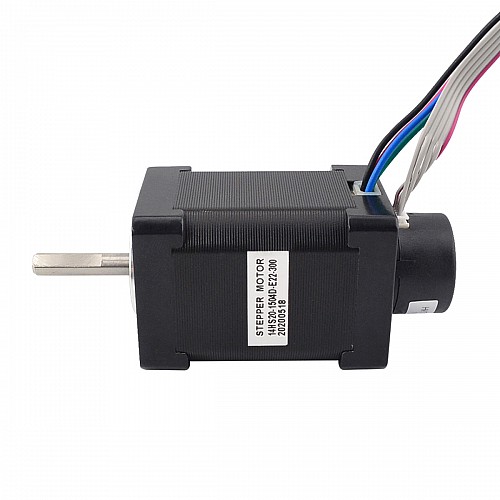

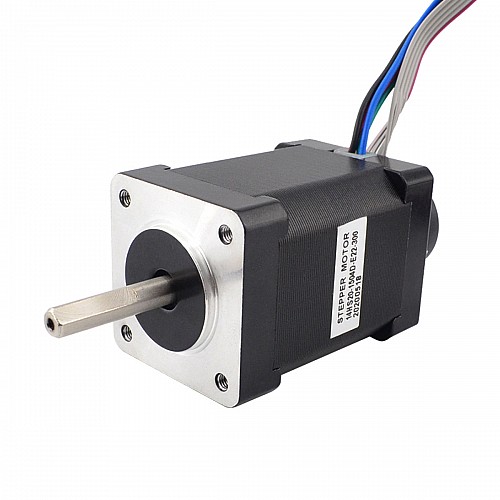

Motor paso a paso de bucle cerrado Nema 14 40Ncm(56.64oz.in) Codificador 300PPR

1 Comentarios - Escribir Comentario

M$880.60

5 o más M$839.20

10 o más M$801.40

50 o más M$767.00

100 o más M$735.40

En stock: 10000
Modelo: 14HS20-1504D-E22-300
Peso bruto: 0.41kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Especificación del motor

Número de pieza del fabricante: 14HS20-1504D-E22-300
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 0,40Nm(56,64oz.in)
Corriente nominal/fase: 1.50A
Voltaje: 4,20V
Resistencia de fase: 2,80ohmios
Inductancia: 3,80mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]
Tamaño del marco: 35 x 35mm
Longitud del motor: 66mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud de corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificación del codificador

Tipo de codificador: incremental óptico
Voltaje de conducción: 5VCC
Corriente de salida: ≤20mA
Resolución: 300PPR
Señal de salida: 2 canales
Diámetro del eje: Φ5mm
Frecuencia de salida: ≤30KHz
Bajo voltaje de salida: ≤0.3VDC
Alto voltaje de salida: ≥3.4VDC

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	4	5
codificador	0V	CAROLINA DEL NORTE	Canal B	+5V	Ch A

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	1.5
Inductancia(mH)	3.8
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	2.8
Resolución del codificador	300PPR
Tipo de circuito de salida	Push-Pull (extremo único)
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	40
Torque de sujeción(oz.in)	56.64
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	66
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 14 (35 x 35)
