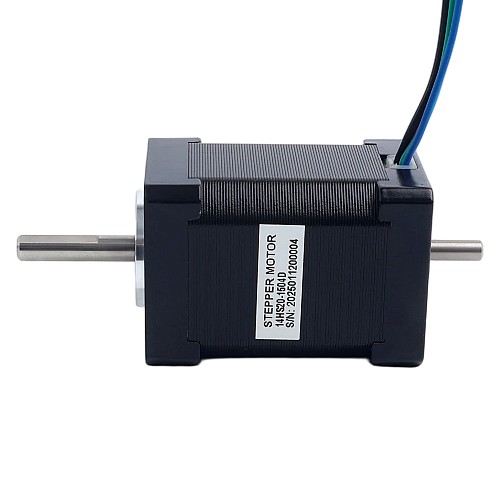

Doble eje Nema 14 bipolar 1,8grados 40Ncm(56,64oz.in) 1,5A 35,2x35,2x52mm 4 cables

0 Comentarios - Escribir Comentario

M$261.00

5 o más M$248.60

10 o más M$237.40

50 o más M$227.20

100 o más M$217.80

En stock: 10000
Modelo: 14HS20-1504D
Peso bruto: 0.38kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

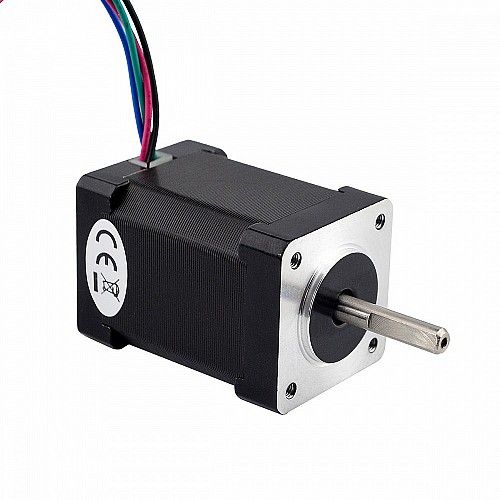

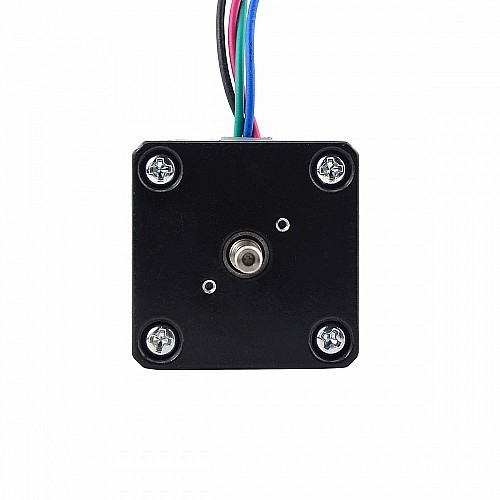

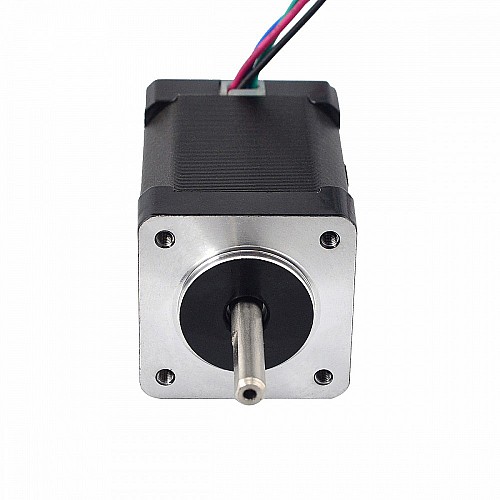

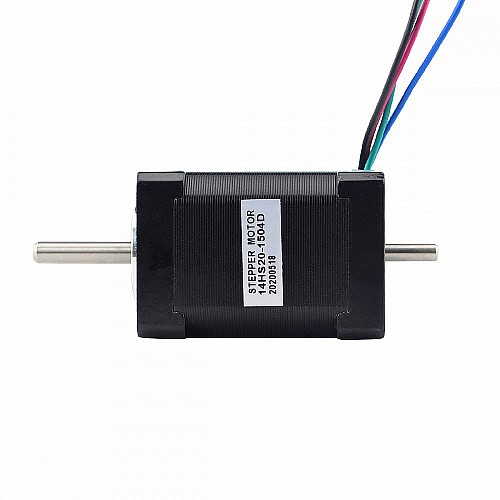

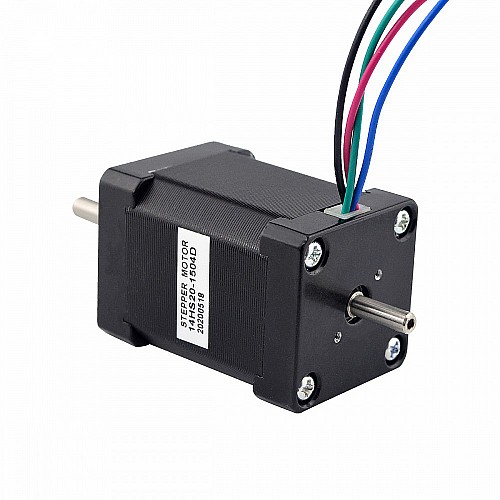

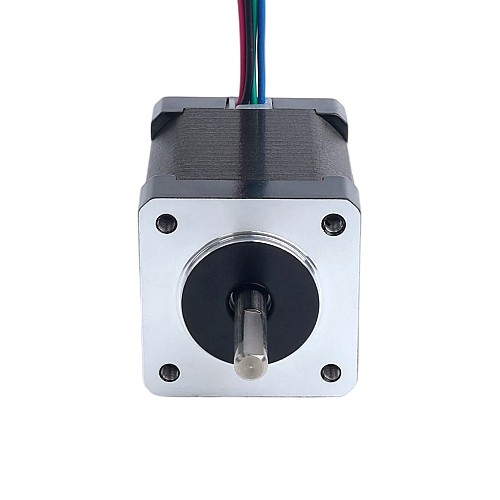

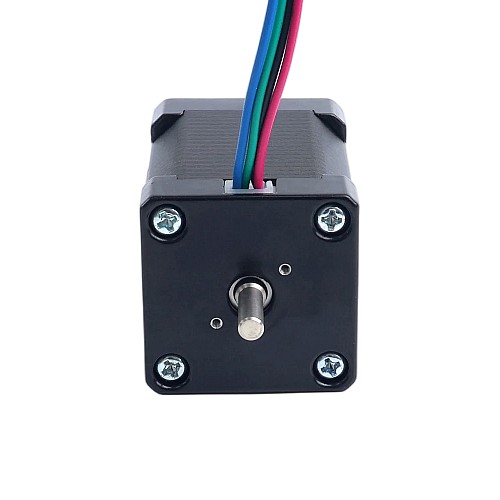

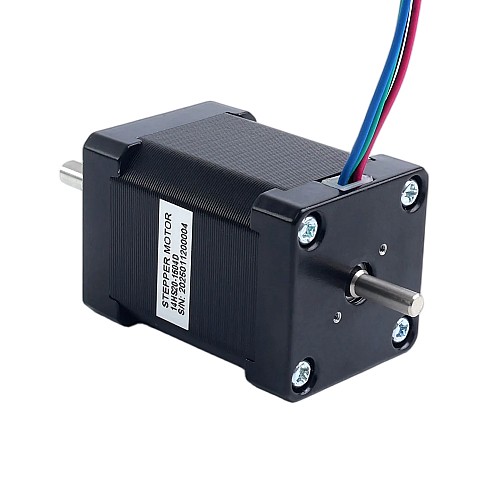

Este modelo es un motor paso a paso bipolar Nema 14 de doble eje, con un ángulo de paso de 1,8grados y un tamaño de 35,2 x 35,2 x 52mm. Tiene 4 cables, cada fase consume 1,5A 4,2V, con un par de retención de 40Ncm(56,64oz.in).

Especificación eléctrica

Número de pieza del fabricante: 14HS20-1504D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de sujeción: 40Ncm(56,64oz.in)
Corriente nominal/fase: 1.5A
Resistencia de fase: 2,80ohmios
Inductancia: 3,80mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 35,2 x 35,2mm
Longitud del cuerpo: 52mm
Diámetro del eje: Φ5mm
Longitud del eje delantero: 24mm
Longitud del eje trasero: 12mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 350g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	1.5
Inductancia(mH)	3.8
Resistencia de fase(ohms)	2.8
Torque de sujeción(Ncm)	40
Torque de sujeción(oz.in)	56.64
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	52
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	350
Producción en serie	S
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
14HS20-1504D_Full_Datasheet.pdf	148.38KB	Download
14HS20-1504D.STEP	620.04KB	Download
14HS20-1504D_Torque_Curve.pdf	212.85KB	Download
