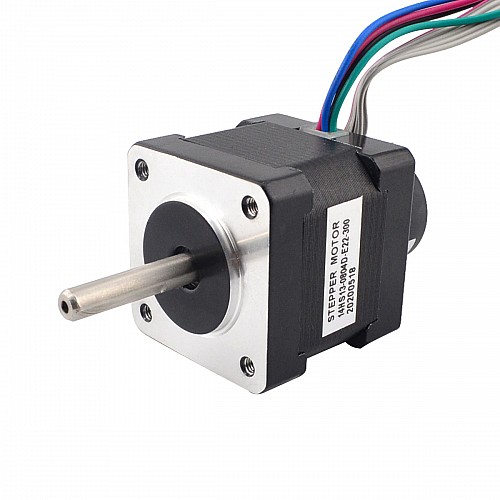

Motor paso a paso de bucle cerrado Nema 14 18Ncm(25,5oz.in) codificador 300PPR

1 Comentarios - Escribir Comentario

M$737.00

5 o más M$702.40

10 o más M$670.80

50 o más M$642.00

100 o más M$615.40

En stock: Pre-orden
Modelo: 14HS13-0804D-E22-300
Peso bruto: 0.26kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Especificación del motor

Número de pieza del fabricante: 14HS13-0804D-E22-300
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 0,18Nm(25,5oz.in)
Corriente nominal/fase: 0.80A
Voltaje: 5,40V
Resistencia de fase: 6,80ohmios
Inductancia: 10,00mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]
Tamaño del marco: 35 x 35mm
Longitud del motor: 48mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud de corte en D: 16,5mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificación del codificador

Tipo de codificador: incremental óptico
Voltaje de conducción: 5VCC
Corriente de salida: ≤20mA
Resolución: 300PPR
Señal de salida: 2 canales
Diámetro del eje: Φ5mm
Frecuencia de salida: ≤30KHz
Bajo voltaje de salida: ≤0.3VDC
Alto voltaje de salida: ≥3.4VDC

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	4	5
codificador	0V	CAROLINA DEL NORTE	Canal B	+5V	Ch A

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	0.8
Inductancia(mH)	10
Resistencia de fase(ohms)	6.8
Resolución del codificador	300PPR
Tipo de circuito de salida	Push-Pull (extremo único)
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	18
Torque de sujeción(oz.in)	25.5
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	48
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 14 (35 x 35)
