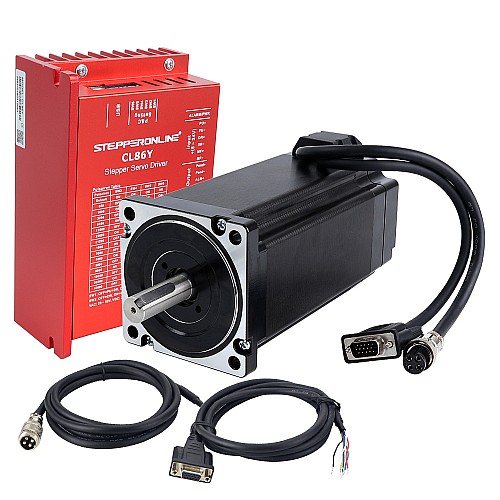

Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 12,0Nm(1699,34oz.in) Nema 34 con Cables de 2,0m y Driver

0 Comentarios - Escribir Comentario

M$1,649.80

5 o más M$1,601.60

10 o más M$1,556.20

50 o más M$1,513.20

100 o más M$1,472.60

In Stock: 10000
Model: 1-CL86Y-S120
Gross Weight: 7.05kg
Certificated: ISO, CE

Sold: 43

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Australia

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este kit CNC incluye:

1 x 34HS59-6004D-E1000: Motor paso a paso de bucle cerrado Nema 34 serie S, 12,00Nm(1699,34oz.in), codificador 1000PPR(4000CPR)
1 x CL86Y: Controlador de paso a paso de bucle cerrado serie Y, 0-8,5A, 20-80V CA/30-110V CC para motor paso a paso Nema 34
1 x CE2-M2-18: Cables de extensión de motor y codificador de 1,7m(67") de largo

Especificaciones del motor

Número de pieza del fabricante: 34HS59-6004D-E1000
Tipo de motor: Bipolar Motor paso a paso
Ángulo de paso: 1,8 grados
Par de retención: 12,00Nm(1699,34oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,53ohms ± 10%
Inductancia: 4,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C [266°F]
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 175mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje de la ranura: 25mm
Longitud del cable: 300mm

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máximo: 5V
Corriente de salida: 100 mA
Alto voltaje de salida: 5V
Bajo voltaje de salida: 4,5V
Frecuencia de salida máxima: 60kHz

Especificación del controlador

Corriente pico de salida: 0 ~ 8,5A(0 ~ 6RMS)
Voltaje de entrada: 20~80V CA/30~110V CC(típico 48/60V CC)
Corriente de entrada lógica: 7~20mA
Frecuencia de entrada de pulso: 0~200kHz
Ancho de pulso: 2,5μS
Resistencia de aislamiento: 500MΩ

Conexión del motor y el codificador

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Encoder	EA+	VCC	GND	EB+	EB-	EA-

Las funciones comunes de los controladores de la serie Y se han configurado y se pueden utilizar sin necesidad de depuración. Si se requiere más depuración, haga clic aquí para comprar el cable de depuración necesario.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	6
Inductancia(mH)	4.8
Número de ejes	1
Referencia de voltaje de entrada(V)	24 - 80AC / 36 - 110DC
Resistencia de fase(ohms)	0.53
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	1200
Torque de sujeción(oz.in)	1699.34
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	No
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
Producción en serie	Serie YS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero

File	Size
CL86Y.STP	5.44MB	Download
CL86Y_user_manual.pdf	819.26KB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
34HS59-6004D-E1000.STEP	7.39MB	Download
34HS59-6004D-E1000_Full_Datasheet.pdf	144.91KB	Download
34HS59-6004D-E1000_Torque_Curve.pdf	101.3KB	Download
