Kit CNC paso a paso de bucle cerrado de 1 eje, motor y controlador Nema 17 de 52Ncm(73,64oz.in)

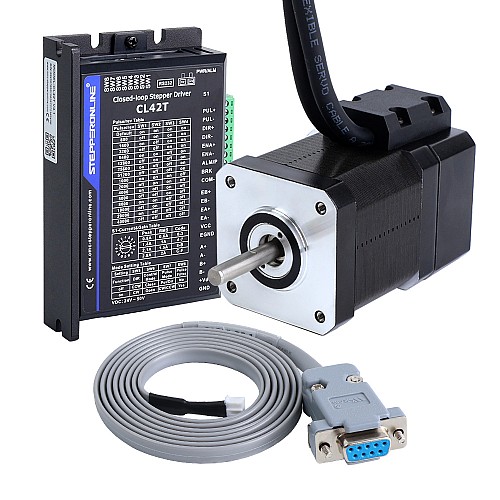

Este kit CNC incluye:

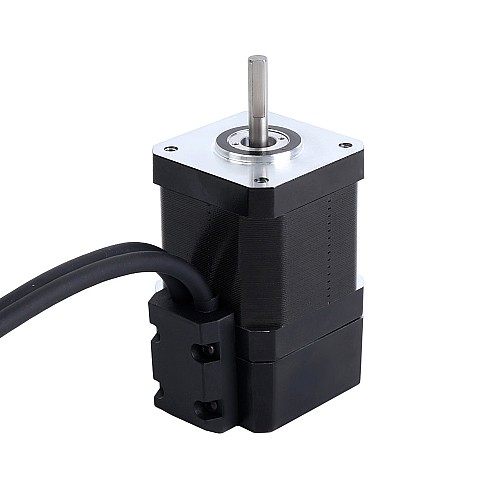

• 1 x 17HS19-2004D-E1K: Motor paso a paso de circuito cerrado Nema 17 52Ncm(73,64oz.in) con codificador 1000PPR(4000CPR)
• 1 x CL42T-V41: Controlador paso a paso de circuito cerrado V4.1 0-3,0A 24-48V CC para motor paso a paso Nema 11, 14, 17
• 1 x CABLE-PC-1: Cable de depuración RS232

Especificación del motor

• Número de pieza del fabricante: 17HS19-2004D-E1K
• Número de fases: 2
• Ángulo de paso: 1,8 grados
• Par de sujeción: 52Ncm(73,64oz.in)
• Corriente nominal/fase: 2,0A
• Resistencia de fase: 1,1ohms
• Inductancia: 1,7mH ± 20%(1KHz)
• Tamaño delmArco: 42 x 42mm
• Longitud del cuerpo: 68mm
• Diámetro del eje: Φ5mm
• Longitud del eje: 24mm
• Longitud del eje con corte en D: 15mm
• Longitud del cable: 500mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

• Tipo de circuito de salida: tipo diferencial
• Tipo de codificador: óptico incremental
• Resolución del codificador: 1000PPR(4000CPR)
• Canales de señal de salida: 2 canales
• Tensión de alimentación mínima: 5V
• Tensión de alimentación máxima: 5V
• AltoVoltaje de salida: <4V
• BajoVoltaje de salida: <1V

Especificación del controlador

• Corriente máxima de salida: 0~3A
• Voltaje de entrada: +24~48VCC (típico 24VCC)
• Corriente de señal lógica: 7~16mA (típica 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Interfaz de depuración RS232 disponible
• Bajo ruido yVibración, movimiento suave
• Protecciones contra sobretensión, sobrecorriente y error de seguimiento de posición

Conexión de motor y codificador
