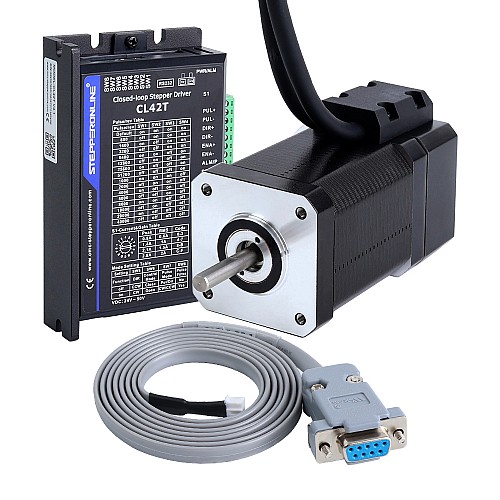

Kit CNC paso a paso de bucle cerrado de 1 eje, motor y controlador Nema 17 de 80Ncm(113,29oz.in)

0 Comentarios - Escribir Comentario

M$998.20

5 o más M$964.00

10 o más M$932.20

50 o más M$902.40

100 o más M$874.40

In Stock: 10000
Model: 1-CL42T-S08-V41
Gross Weight: 1.09kg
Certificated: ISO, CE

Sold: 222

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este kit CNC incluye:

1 x 17HS24-2004D-E1K: Motor paso a paso de circuito cerrado Nema 17 80Ncm(113,29oz.in) con codificador 1000PPR(4000CPR)
1 x CL42T-V41: Controlador paso a paso de circuito cerrado V4.1 0-3,0A 24-48V CC para motor paso a paso Nema 11, 14, 17
1 x CABLE-PC-1: Cable de depuración RS232

Especificación del motor

Número de pieza del fabricante: 17HS24-2004D-E1K
Número de fases: 2
Ángulo de paso: 1,8 grados
Par de sujeción: 80Ncm(113,29oz.in)
Corriente nominal/fase: 2,0A
Resistencia de fase: 1,3ohmios
Inductancia: 2,7mH ± 20%(1KHz)
Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 80mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud del eje con corte en D: 15mm
Longitud del cable: 500mm
Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: óptico incremental
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Tensión de alimentación mínima: 5V
Tensión de alimentación máxima: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: <1V

Especificación del controlador

Corriente máxima de salida: 0~3A
Voltaje de entrada: +24~48VCC (típico 24VCC)
Corriente de señal lógica: 7~16mA (típica 10mA)
Frecuencia de entrada de pulso: 0~200kHz
Ancho de pulso: 2,5μS
Interfaz de depuración RS232 disponible
Bajo ruido y vibración, movimiento suave
Protecciones contra sobretensión, sobrecorriente y error de seguimiento de posición

Conexión de motor y codificador

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
codificador	VCC	GND	EA+	EA-	EB+	EB-

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Inductancia(mH)	2.7
Número de ejes	1
Nº de fase	2
Referencia de voltaje de entrada(V)	24 - 48DC
Resistencia de fase(ohms)	1.3
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	80
Torque de sujeción(oz.in)	113.29
Especificación Física
Diámetro del eje(mm)	5
Fuente de alimentación	No
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Producción en serie	Serie TS
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de eje de salida	D

File	Size
17HS24-2004D-E1K.pdf	162.25KB	Download
17HS24-2004D-E1K.STEP	408.19KB	Download
CABLE-PC-1.pdf	283.64KB	Download
CL42T-V41.STEP	3.68MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL42T-V41_Manual.pdf	937.98KB	Download
17HS24-2004D-E1K_Torque_CurveMicro3200.pdf	213.78KB	Download
