Kit de bucle cerrado Nema 34 de 9,0Nm(1274,5oz.in) de 1 eje serie TS con Fuente de alimentación

Kit de bucle cerrado Nema 34 de 9,0Nm(1274,5oz.in) de 1 eje serie TS con Fuente de alimentación

0 Comentarios - Escribir Comentario

M$2,083.60

5 o más M$2,017.00

10 o más M$1,954.40

50 o más M$1,895.60

100 o más M$1,840.20

En stock: 10000
Modelo: 1-CLTS90-V41
Peso bruto: 6.70kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Reino Unido

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Artículos en el kit

1 x 34HS46-6004D-E1000: motor paso a paso de bucle cerrado de 9,0Nm
1 x CL86T-V41: Driverses paso a paso de circuito cerradoV4.1 0~8.0A 18~80VAC/24~110VDC para motor paso a paso Nema 34
1 x LE-350-60: fuente de alimentación de 350W 60V

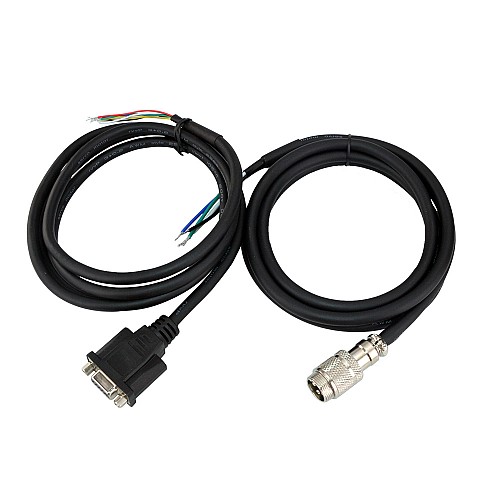

1 x CE2-M2-18: cables de extensión de motor y codificador de 1,7m
1 x CABLE-PC-1: cable de depuración RS232

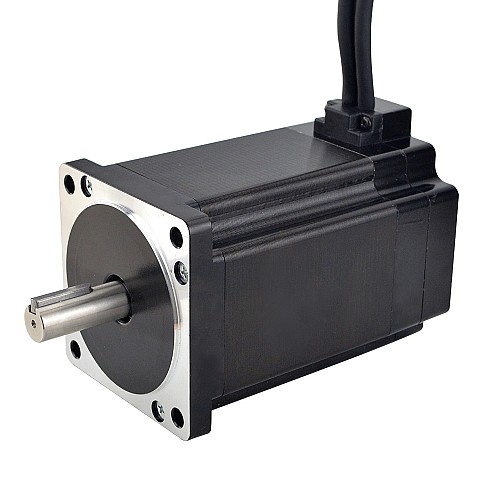

Especificación del motor

Número de pieza: 34HS46-6004D-E1000
Número de fase: 2
Par de retención: 9,0Nm(1274,5oz.in)
Corriente nominal/fase: 6.0A
Resistencia de fase: 0,4ohmios ± 10%
Inductancia: 3,2mH ± 20%(1KHz)
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 137mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje del chavetero: 25mm
Longitud del cable: 300mm
Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5V
Frecuencia de salida máx.: 60kHZ

Especificación del Drivers

Número de parte: CL86T
Corriente máxima de salida: 0~8.0A
Voltaje de entrada: +18~80VAC/24~110VDC
Voltaje de la señal de control: 5V(Agregue una resistencia de 2KΩ para aplicar 24V)
Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
Frecuencia de entrada de pulso: 0~200kHz
Rango de velocidad de funcionamiento más amplio
Calentamiento del motor reducido y más eficiente
Movimiento suave y ruido de motor súper bajo

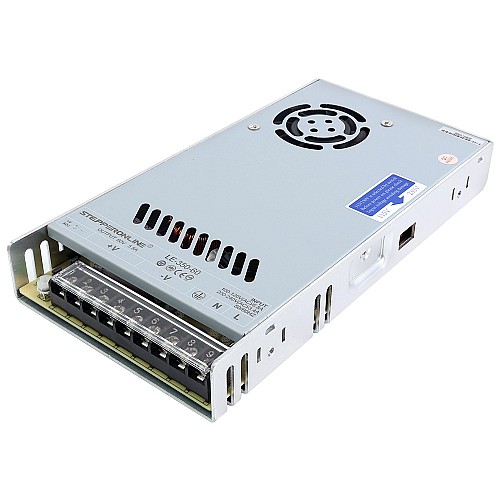

Especificación de potencia

Número de pieza: LE-350-60
Voltaje de entrada: 115/230VCA±20%
Frecuencia de entrada: 47-63Hz
Corriente de entrada: 40A/230VAC
Voltaje de salida: 60V
Corriente de salida: 5,8A
Potencia de salida nominal: 350W
Corriente de fuga: <0,5mA/230VCA
Dimensiones: 215*115*30mm (largoxanchoxalto)
Filtro EMI interno
Alta eficiencia y bajo coste
Enfriamiento por aire forzado mediante ventilador CC incorporado
Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión de motor y codificador

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

Conexión del cable de extensión del motor

ALFILER	1	2	3	4
Color	Negro	Verde	Rojo	Azul

Conexión del cable de extensión del codificador

ALFILER	2	3	1	13	11	12
Color	Rojo	Blanco	Negro	Azul	Amarillo	Verde

TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.

Poco a poco iremos sustituyendo las fuentes de alimentación de este kit por el último modelo: LE-350-60. La nueva fuente de alimentación es una fuente de alimentación ultrafina optimizada para la automatización industrial. Durante el proceso de reemplazo, cada almacén puede enviar aleatoriamente versiones nuevas y antiguas.

El CL86T de este kit es la última versión 4.1 que, en comparación con la versión 4.0, abre la interfaz RS232 y proporciona un cable de depuración de forma gratuita, lo que facilita la configuración de parámetros.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	6.0
Inductancia(mH)	3.6
Número de ejes	1
Referencia de voltaje de entrada(V)	18 - 80AC / 24 - 110DC
Resistencia de fase(ohms)	0.4
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	900
Torque de sujeción(oz.in)	1274.5
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	Fuente de alimentación
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	134.5
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
Producción en serie	Serie TS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero
