Kit paso a paso de bucle cerrado Nema 34 de 4,30Nm(608,93oz.in) de 1 eje serie TS con Fuente de alimentación
2 Comentarios - Escribir Comentario
M$1,930.80
5 o más M$1,869.00
10 o más M$1,811.00
50 o más M$1,756.60
100 o más M$1,705.40
  • En stock: 10000
  • Modelo: 1-CLTS48-V41
  • Peso bruto: 5.90kg
  • Certificado: ISO, CE

Opciones Disponibles

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¿Qué significa «producto usado»?
Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

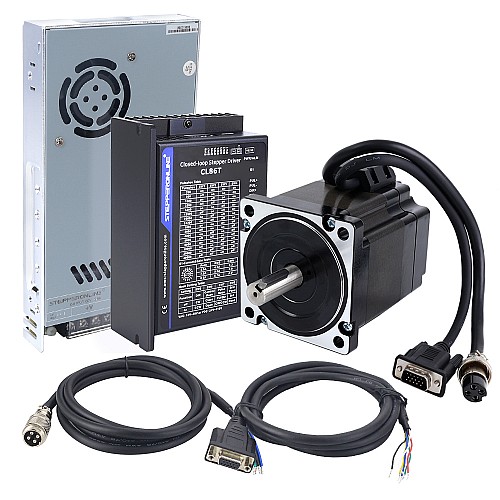

Artículos en el kit

  • 1 x 34HS31-6004D-E1000: motor paso a paso de bucle cerrado de 4,3Nm
  • 1 x CL86T-V41: Driverses paso a paso de circuito cerradoV4.1 0~8.0A 18~80VAC/24~110VDC para motor paso a paso Nema 34
  • 1 x LE-350-60: fuente de alimentación de 350W 60V
  • 1 x CE2-M2-18: cables de extensión de motor y codificador de 1,7m
  • 1 x CABLE-PC-1: cable de depuración RS232

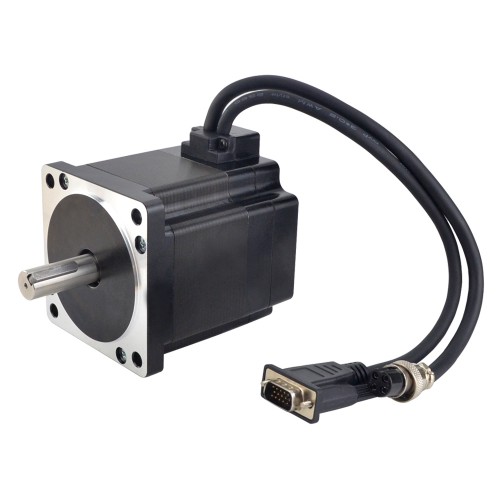

Especificación del motor

  • Número de pieza: 34HS31-6004D-E1000
  • Número de fase: 2
  • Par de retención: 4,30Nm(608,93oz.in)
  • Corriente nominal/fase: 6.0A
  • Resistencia de fase: 0,3ohms
  • Inductancia: 2,1mH ± 20%(1KHz)
  • Tamaño del marco: 86 x 86mm
  • Longitud del cuerpo: 98mm
  • Diámetro del eje: Φ14mm
  • Longitud del eje: 37mm
  • Longitud del eje del chavetero: 25mm
  • Longitud del cable: 300mm
  • Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

  • Tipo de circuito de salida: tipo diferencial
  • Tipo de codificador: incremental óptico
  • Resolución del codificador: 1000PPR(4000CPR)
  • Canales de señal de salida: 2 canales
  • Voltaje de suministro mínimo: 4V
  • Voltaje de suministro máx.: 5V
  • Corriente de salida: 100mA
  • Alto voltaje de salida: 5V
  • Salida de bajo voltaje: 4,5V
  • Frecuencia de salida máx.: 60kHZ

Especificación del Drivers

  • Número de parte: CL86T
  • Corriente máxima de salida: 0~8.0A
  • Voltaje de entrada: +18~80VAC/24~110VDC
  • Voltaje de la señal de control: 5V(Agregue una resistencia de 2KΩ para aplicar 24V)
  • Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
  • Frecuencia de entrada de pulso: 0~200kHz
  • Rango de velocidad de funcionamiento más amplio
  • Calentamiento del motor reducido y más eficiente
  • Movimiento suave y ruido de motor súper bajo

Especificación de potencia

  • Número de pieza: LE-350-60
  • Voltaje de entrada: 115/230VCA±20%
  • Frecuencia de entrada: 47-63Hz
  • Corriente de entrada: 40A/230VAC
  • Voltaje de salida: 60V
  • Corriente de salida: 5,8A
  • Potencia de salida nominal: 350W
  • Corriente de fuga: <0,5mA/230VCA
  • Dimensiones: 215*115*30mm (largoxanchoxalto)
  • Filtro EMI interno
  • Alta eficiencia y bajo coste
  • Enfriamiento por aire forzado mediante ventilador CC incorporado
  • Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión de motor y codificador

ALFILER
1
2
3
4
Motor
A+
A-
B+
B-

ALFILER
2
3
1
13
11
12
codificador
CCV
EGND
EA+
EA-
EB+
EB-

Conexión del cable de extensión del motor

ALFILER
1
2
3
4
Color
Negro
Verde
Rojo
Azul

Conexión del cable de extensión del codificador

ALFILER
2
3
1
13
11
12
Color
Rojo
Blanco
Negro
Azul
Amarillo
Verde
TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.
Poco a poco iremos sustituyendo las fuentes de alimentación de este kit por el último modelo: LE-350-60. La nueva fuente de alimentación es una fuente de alimentación ultrafina optimizada para la automatización industrial. Durante el proceso de reemplazo, cada almacén puede enviar aleatoriamente versiones nuevas y antiguas.
El CL86T de este kit es la última versión 4.1 que, en comparación con la versión 4.0, abre la interfaz RS232 y proporciona un cable de depuración de forma gratuita, lo que facilita la configuración de parámetros.
El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.
Tipo de producto
Tipo de producto Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida 2
Corriente nominal(A) 6.0
Inductancia(mH) 2.1
Número de ejes 1
Referencia de voltaje de entrada(V) 18 - 80AC / 24 - 110DC
Resistencia de fase(ohms) 0.3
Resolución del codificador 1000PPR
Tipo de circuito de salida Tipo diferencial
Tipo de codificador Incrementales ópticos
Torque de sujeción(Ncm) 430
Torque de sujeción(oz.in) 608.93
¿Tiene curva de par/empuje? Sí
Especificación Física
Diámetro del eje(mm) 14
Fuente de alimentación Fuente de alimentación
Longitud del cable(mm) 300
Longitud del cuerpo(mm) 98
Longitud del eje(mm) 37
Método de inventario Inventario dedicado
Producción en serie Serie TS
Tamaño(mm) Nema 34 (86 x 86)
Tipo de eje de salida Chavetero



File Size
S-350-60.pdf 128.44KB Download
CL86T-V41.STEP 6.95MB Download
MotionStudio_v1.4.10.rar 14.35MB Download
CL86T-V41_Manual.pdf 736.82KB Download
34HS31-6004D-E1000_Full_Datasheet.pdf 82.73KB Download
