Unidad paso a paso digital 0.3-2.2A 12-50VDC para motor paso a paso Nema 11, 14, 17

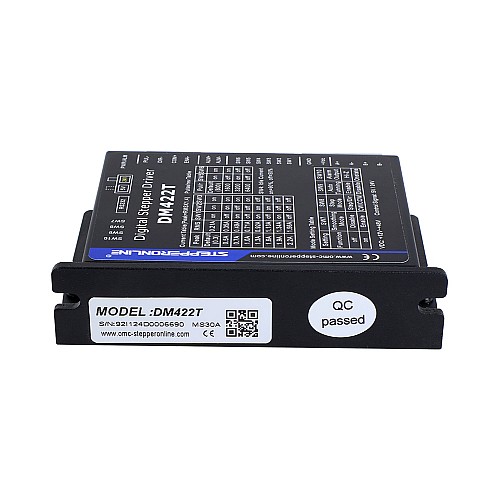

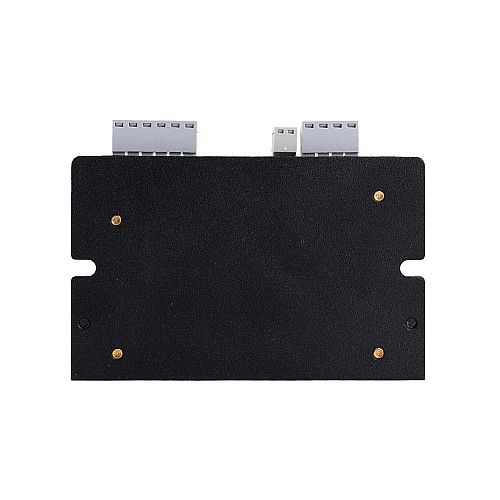

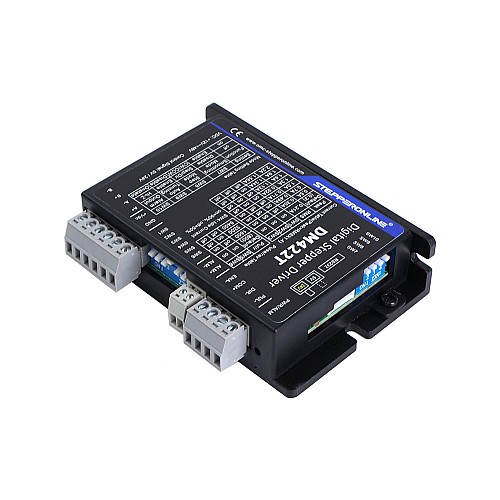

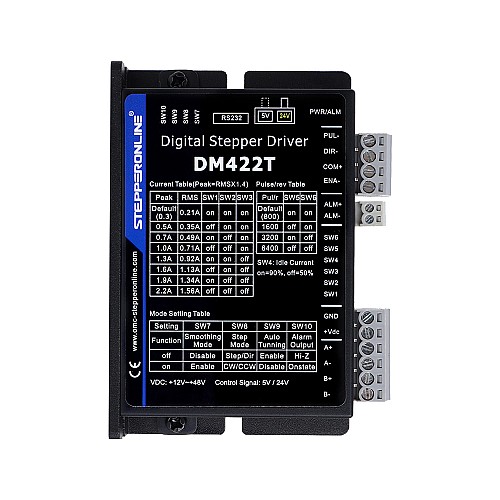

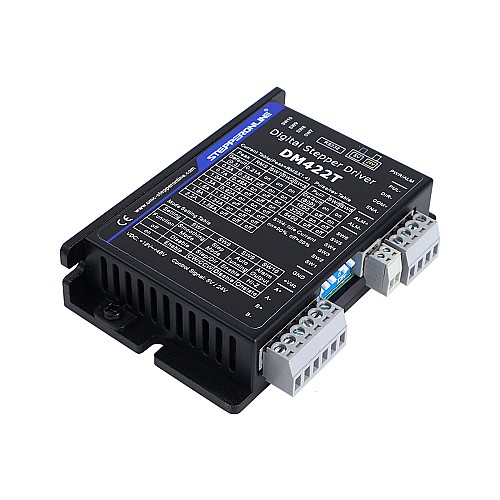

El DM422T es un controlador paso a paso completamente digital desarrollado con un algoritmo de control DSP avanzado basado en la última tecnología de control de movimiento. Ha logrado un nivel único de suavidad del sistema, proporcionando un par óptimo y anulando la inestabilidad de rango medio. Su función de autoidentificación del motor y autoconfiguración de parámetros ofrece una configuración rápida a modos óptimos con diferentes motores. En comparación con las unidades analógicas tradicionales, el DM422T puede impulsar un motor paso a paso con mucho menos ruido, menor calentamiento y un movimiento más suave. Sus características únicas hacen del DM422T una opción ideal para aplicaciones de alto requerimiento. Es muy recomendable trabajar como controlador nema 11, 14, 17.

Características principales

• Configuración de salida de alarma
• Configuración del modo suavizado
• Entradas ópticamente aisladas con 5V o 24V
• Configuración de sintonización automática
• Arranque suave sin "saltos" cuando se enciende
• Frecuencia máxima de entrada de pulsos de 500KHz
• Protecciones contra sobretensión y sobrecorriente
• Paso y dirección(PUL/DIR) o control de doble pulso
• Resoluciones de 4 micropasos a través de interruptores DIP
• Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
• 8 configuraciones de corriente de salida a través de interruptores DIP
• Reducción de corriente inactiva a 50% o 90% de selección a través de SW4
• Anti-resonancia para un par óptimo, movimiento extrasuave, bajo calentamiento y ruido del motor

Especificaciones eléctricas

• Corriente máxima de salida: 0,3 ~ 2,2A
• Voltaje de entrada: +12~50VCC(típico 36VCC)
• Corriente de señal lógica: 7~16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~500kHz

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la neblina de aceite y los gases corrosivos
• Humedad: 40% de HR - 90% de HR
• Temperatura de funcionamiento: 0℃ - 40℃
• Vibración: 10-55Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: aprox. 230 g
