TS Series 3 Axis 9.0Nm(1274.5oz.in) Nema 34 Kit paso a paso de circuito cerrado con fuente de alimentación

TS Series 3 Axis 9.0Nm(1274.5oz.in) Nema 34 Kit paso a paso de circuito cerrado con fuente de alimentación

1 Comentarios - Escribir Comentario

M$6,100.80

5 o más M$5,905.40

10 o más M$5,722.40

50 o más M$5,550.20

100 o más M$5,388.20

En stock: 10000
Modelo: 3-CLTS90-V41
Peso bruto: 20.10kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

Alemania

Reino Unido

Australia

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

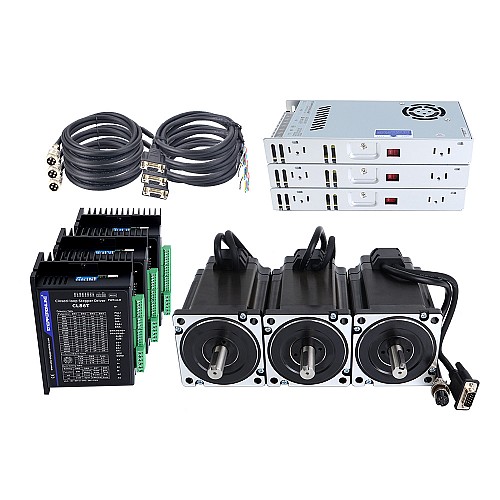

Este kit CNC incluye:

3 x 34HS46-6004D-E1000: motores paso a paso de bucle cerrado Nema 34 9,0 Nm/1274,5 oz.in con codificador 1000PPR
3 x CL86T-V41: Driverses paso a paso de circuito cerradoV4.1 0~8.0A 18~80VAC/24~110VDC para motor paso a paso Nema 34
3 x LE-350-60: 350W 60V 5.8A 115/230V Fuente de alimentación conmutada Kits de enrutador CNC de motor paso a paso
3 x CE2M: Cable de extensión de codificador de 1,7m(67") de largo para motor paso a paso de circuito cerrado
3 x CM2M-18: cables de extensión de motor AWG18 de 1,7m(67") de largo con enchufe de aviación GX16
1 x CABLE-PC-1: Cable de depuración RS232

Especificación del motor

Número de pieza del fabricante: 34HS46-6004D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 9,0Nm(1274,5oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,4ohmios ± 10%
Inductancia: 3,2mH ± 20%(1KHz)
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 137mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje del chavetero: 25mm
Longitud del cable: 300mm
Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5V
Frecuencia de salida máx.: 60kHZ

Especificación del Drivers

Corriente máxima de salida: 0~8.0A
Voltaje de entrada: +18~80VAC/24~110VDC
Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
Frecuencia de entrada de pulso: 0~200kHz
Respuesta rápida, sin retrasos y casi sin tiempo de liquidación
Alto par de arranque y baja velocidad, alta rigidez en parada
Ofrezca un rendimiento similar al de un servo a un costo mucho más bajo

Especificación de fuente de alimentación

Número de pieza: LE-350-60
Voltaje de entrada: 115/230VCA±20%
Frecuencia de entrada: 47-63Hz
Corriente de entrada: 40A/230VAC
Voltaje de salida: 60V
Corriente de salida: 5,8A
Potencia de salida nominal: 350W
Corriente de fuga: <0,5mA/230VCA
Dimensiones: 215*115*30mm (largoxanchoxalto)
Filtro EMI interno
Alta eficiencia y bajo coste
Enfriamiento por aire forzado mediante ventilador CC incorporado
Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión de motor y codificador

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

Conexión del cable de extensión del motor

ALFILER	1	2	3	4
Color	Negro	Verde	Rojo	Azul

Conexión del cable de extensión del codificador

ALFILER	2	3	1	13	11	12
Color	Rojo	Blanco	Negro	Azul	Amarillo	Verde

TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.

Poco a poco iremos sustituyendo las fuentes de alimentación de este kit por el último modelo: LE-350-60. La nueva fuente de alimentación es una fuente de alimentación ultrafina optimizada para la automatización industrial. Durante el proceso de reemplazo, cada almacén puede enviar aleatoriamente versiones nuevas y antiguas.

El CL86T de este kit es la última versión 4.1 que, en comparación con la versión 4.0, abre la interfaz RS232 y proporciona un cable de depuración de forma gratuita, lo que facilita la configuración de parámetros.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	6.0
Inductancia(mH)	3.6
Número de ejes	3
Referencia de voltaje de entrada(V)	18 - 80AC / 24 - 110DC
Resistencia de fase(ohms)	0.4
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	900
Torque de sujeción(oz.in)	1274.5
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	Fuente de alimentación
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
Producción en serie	Serie TS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero

File	Size
34HS46-6004D-E1000_Full_Datasheet.pdf	162.44KB	Download
S-350-60.pdf	128.44KB	Download
CL86T-V41.STEP	6.95MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
