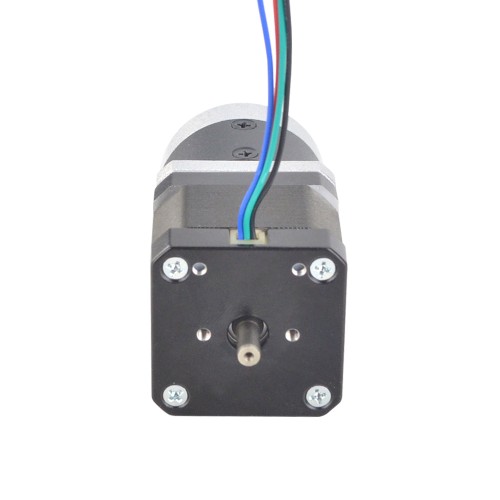

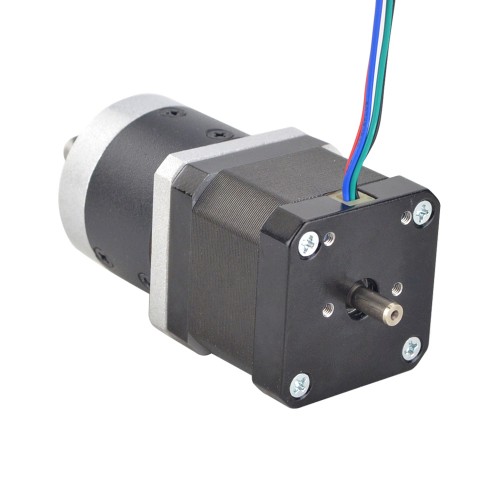

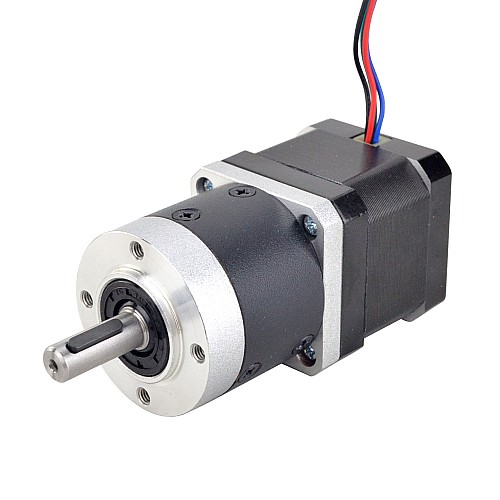

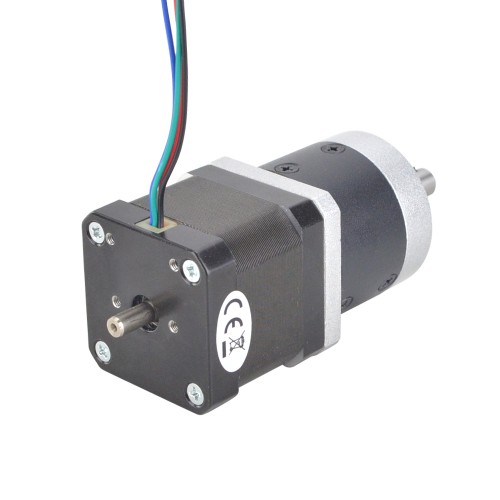

Motor de doble eje Nema 17 L=39mm Relación de transmisión 10:1 Reductor planetario de alta precisión

0 Comentarios - Escribir Comentario

M$1,137.20

5 o más M$1,071.20

10 o más M$1,012.60

50 o más M$960.00

100 o más M$912.60

En stock: Pre-orden
Modelo: 17HS15-1684D-HG10-AR3
Peso bruto: 0.62kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 10

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Especificación eléctrica

Número de pieza: 17HS15-1684D-HG10-AR3
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,18grados
Par motor sin caja de cambios: 39Ncm(55oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,6ohms
Inductancia: 3,2mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 10:1
Eficiencia: 92%
Juego en vacío: <=30arcmin
máx. Par admisible: 3,5Nm(495,6oz.in)
Momento Par admisible: 6Nm(849,7oz.in)
máx. Carga Radial: 100N
Temperatura ambiente: -10 - 90 ℃
Ruido: <=50dB
Vida: 20000h

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del motor: 39mm
Reductor Longitud: 41mm
Diámetro del eje delantero: Φ8mm
Longitud del eje delantero: 23,5mm
Diámetro del eje trasero: Φ5mm
Longitud del eje trasero: 9,5mm
Longitud del chavetero: 14mm
Número de clientes potenciales: 4
Longitud del cable: 320mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Si espera quitar la llave del eje del motor, déjenos un mensaje al realizar el pedido.

El soporte adecuado es ST-M12.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.68
Inductancia(mH)	3.2
Resistencia de fase(ohms)	1.6
Torque de sujeción sin caja de cambios(N.m)	0.39
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje doble
Juego	<=30arcmin
Longitud del cuerpo(mm)	80
Longitud del eje(mm)	23.5
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	10
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
