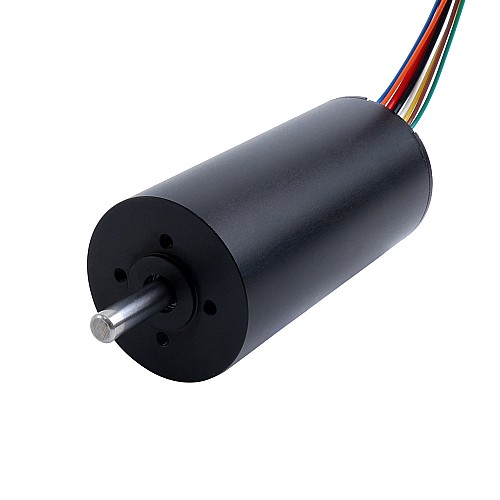

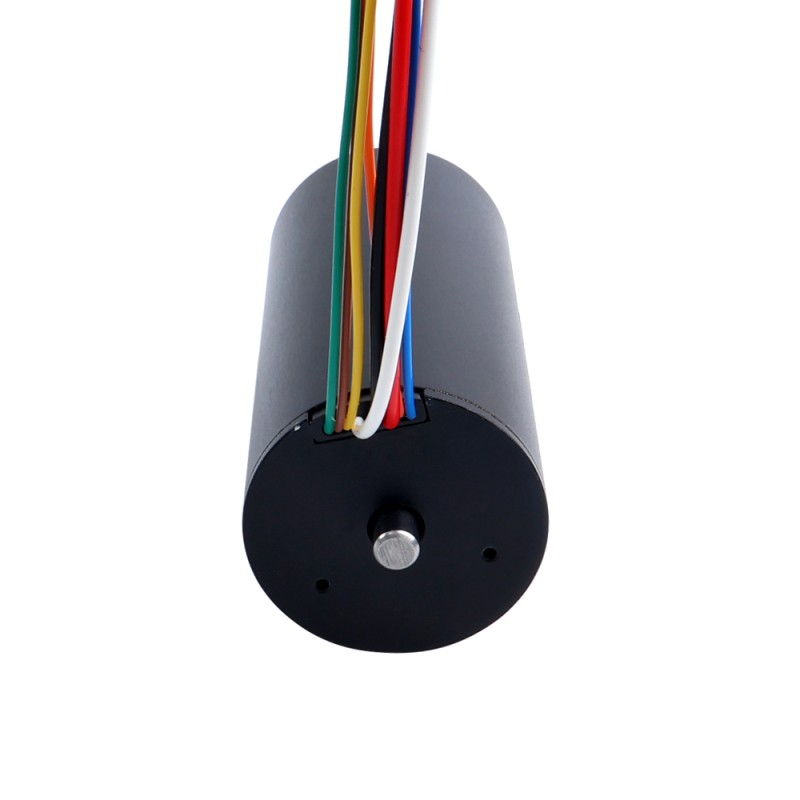

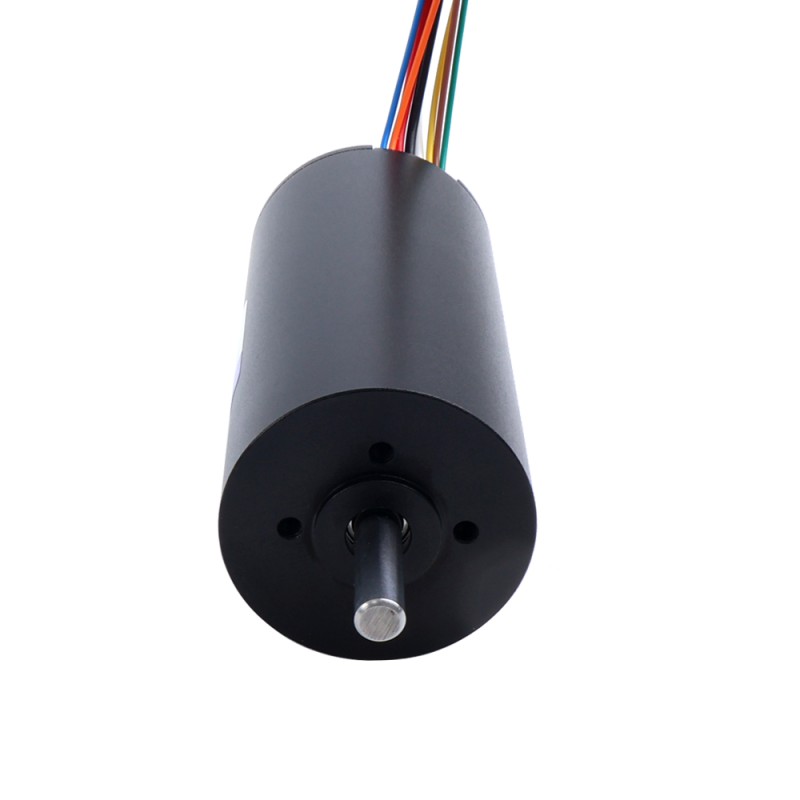

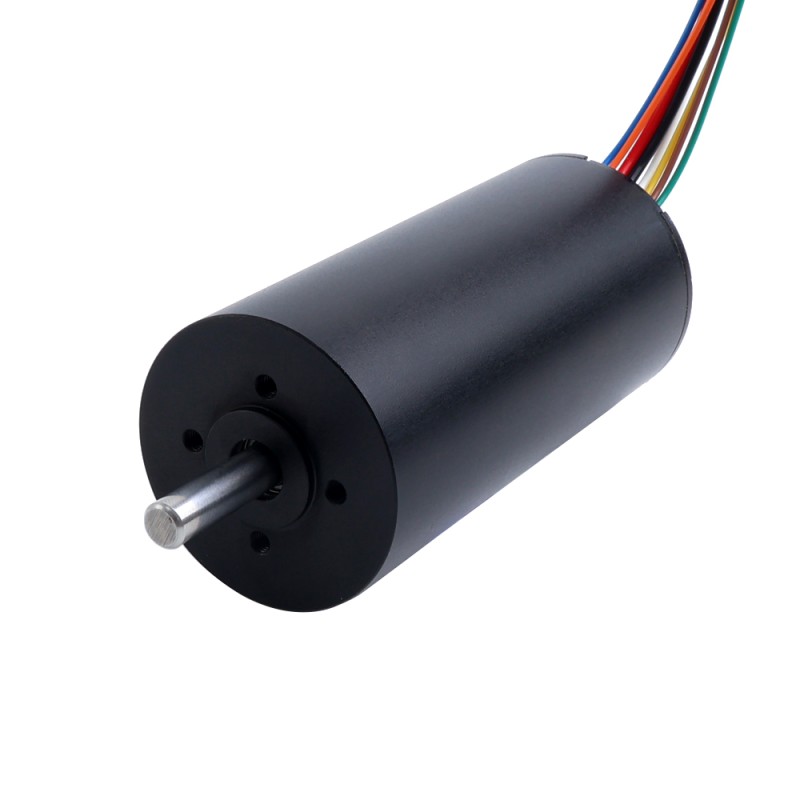

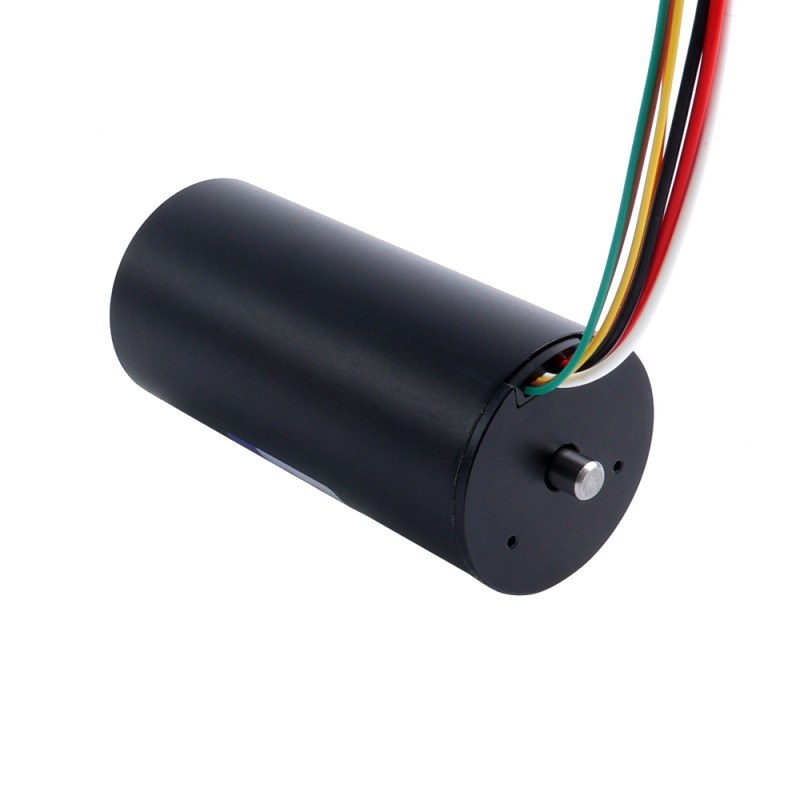

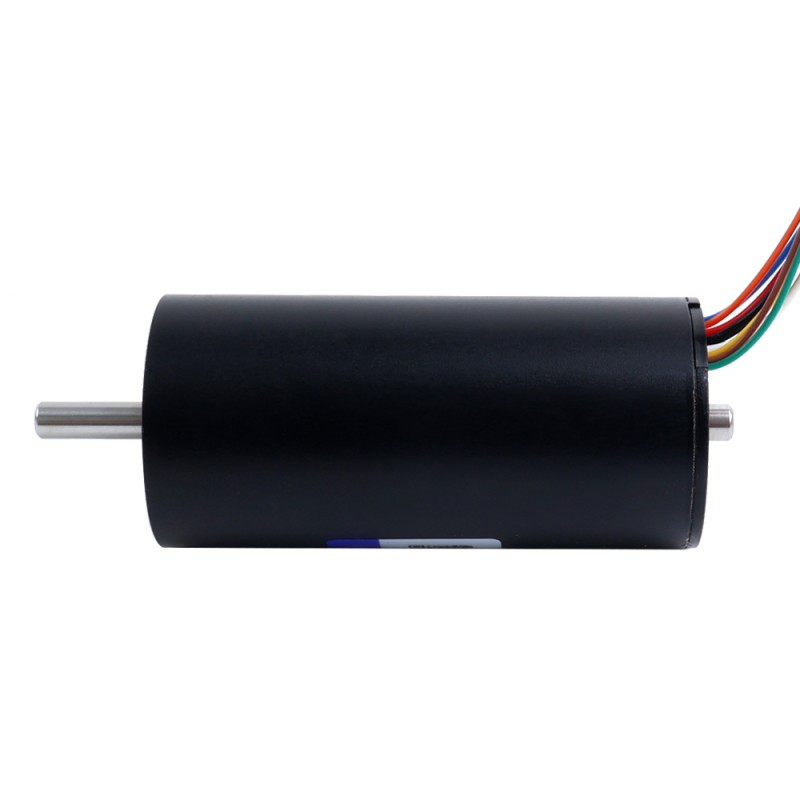

Motor sin escobillas sin núcleo redondo 24V 9200RPM 200mNm 192,67W 9,65A Ф40x84mm

Este motor sin núcleo y sin escobillas de 24 V ofrece una potencia de salida de 192,67 W. Alcanza una velocidad nominal de 9200 rpm con un consumo de corriente de 9,65 A y proporciona un par nominal de 200 mNm. Es ideal para aplicaciones compactas y de alta capacidad de respuesta que requieren baja inercia.

El motor sin núcleo ofrece una eficiencia excepcional al eliminar las pérdidas de hierro, lo que reduce significativamente el consumo de energía en la automatización continua. Su inercia ultrabaja permite una respuesta de milisegundos para un posicionamiento preciso. Su diseño ultracompacto y su funcionamiento silencioso y con bajas vibraciones garantizan una fácil integración y un rendimiento fiable y sin mantenimiento. Ideal para robótica, automatización de laboratorios y dispositivos médicos de precisión.

Especificaciones eléctricas

• Número de pieza del fabricante: 40CL84-24-P2-9200
• Número de pares de polos: 1
• Tensión nominal: 24 V
• Resistencia terminal: 0,24 ohmios
• Inductancia terminal: 0,07 mH
• Velocidad sin carga: 11 000 rpm
• Corriente sin carga: 0,55 A
• Velocidad nominal: 9200 rpm
• Corriente nominal: 9,65 A
• Par nominal: 200 mNm
• Potencia nominal: 192,67 W
• Potencia máxima de salida: 593,42 W
• Eficiencia: 85,72 %
• Constante de par: 20,72 mNm/A
• Par de parada: 2060,63 mNm
• Constante de fuerza contraelectromotriz: 2,17 mV/rpm
• Constante de velocidad: 460,87 rpm/V
• Par de fricción: 11,4 mNm
• Constante de corriente: 0,05 A/mNm
• Amplitud de vibración: <=0.1mm
• Temperatura máxima permisible del devanado: 180°C
• Rango de temperatura de operación: -20 - 80°C
• Ruido: <=35dB
• Vida útil: 8000 horas

Especificaciones físicas

• Tamaño del bastidor: Φ40 mm
• Longitud del motor: 84 mm
• Diámetro del eje: Φ6 mm
• Longitud del eje: 20 mm
• Longitud del cable: 300 mm
