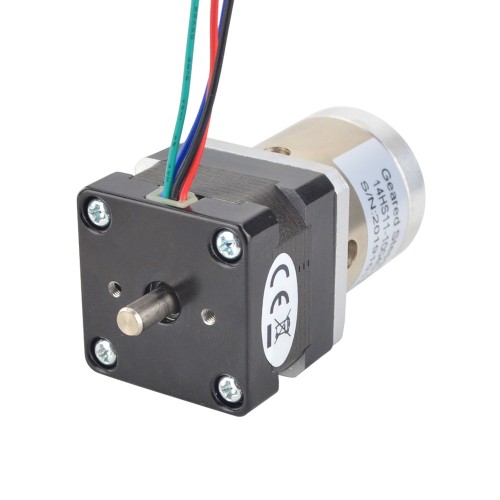

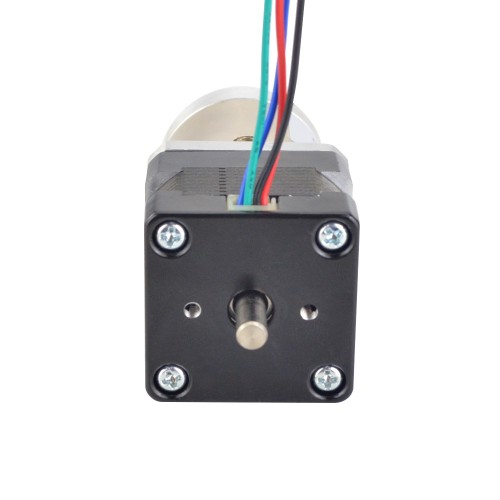

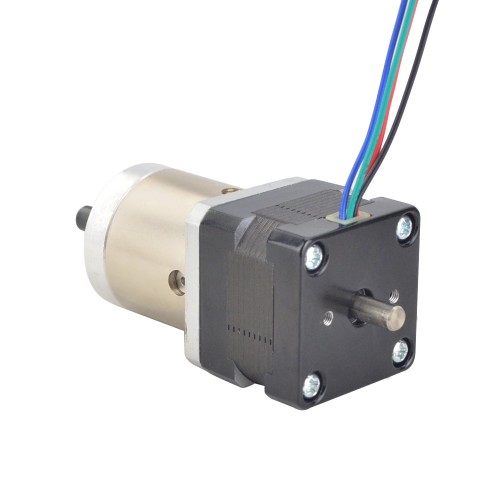

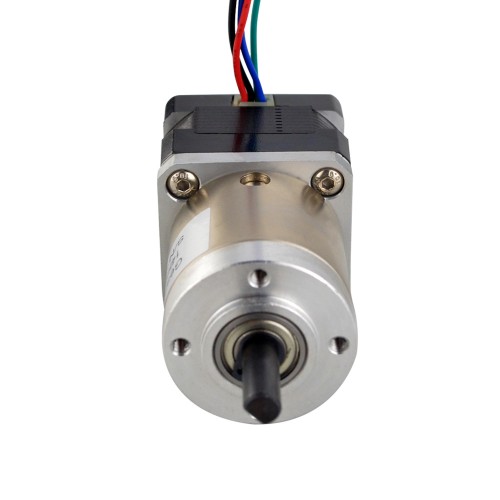

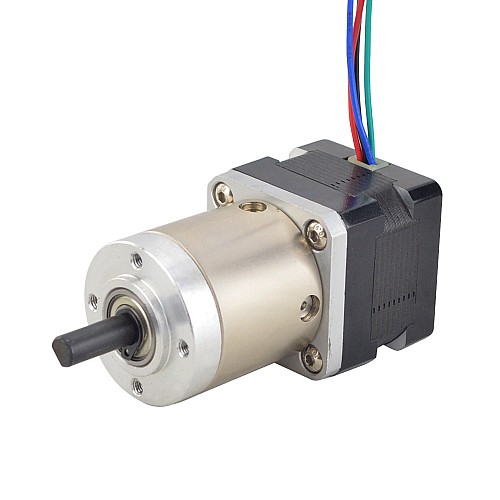

Motor de doble eje Nema 14 Bipolar L=28mm con relación de transmisión 19:1 Reductor planetario

0 Comentarios - Escribir Comentario

M$694.60

5 o más M$658.00

10 o más M$625.00

50 o más M$595.40

100 o más M$568.20

Stock: 10000
Model: 14HS11-1004D-PG19-AR3
Weight: 0.36kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

Número de pieza del fabricante: 14HS11-1004D-PG19-AR3
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par motor sin caja de cambios: 0,125Nm(17,7oz.in)
Corriente nominal/fase: 1,0A
Resistencia de fase: 3,5ohms
Inductancia: 3,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 19:1
Eficiencia: 80%
Juego en vacío: <= 3grado
Par máximo permitido: 3Nm(424,92oz.in)
Momento de par admisible: 5Nm(708,2oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tipo de caja de cambios: Planetario
Tamaño del marco: 35 x 35mm
Longitud del motor: 28mm
Reductor Longitud: 35,8mm
Diámetro del eje delantero: Φ6mm
Longitud del eje delantero: 18mm
Longitud del corte en D: 12mm
Longitud del eje trasero: 9,5mm
Diámetro del eje trasero: Φ5mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 0,28 kg

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1
Inductancia(mH)	3.5
Resistencia de fase(ohms)	3.5
Torque de sujeción sin caja de cambios(N.m)	0.125
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje doble
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	63.8
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	280
Relación de transmisión(xx:1)	19
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
14HS11-1004D-PG19-AR3_Full_Datasheet.pdf	153.31KB	Download
14HS11-1004D-PG19-AR3.STEP	1.38MB	Download
14HS11-1004D-PG19-AR3_Torque_Curve.pdf	133.68KB	Download
