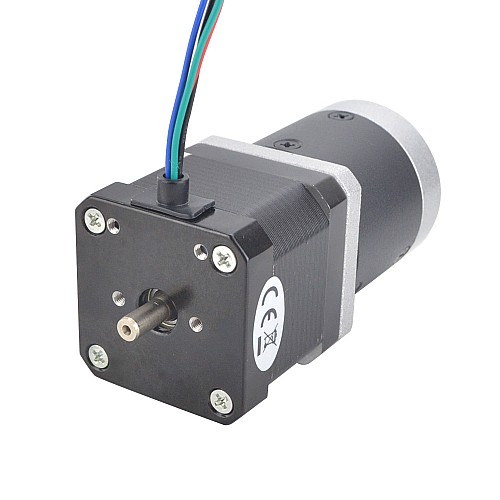

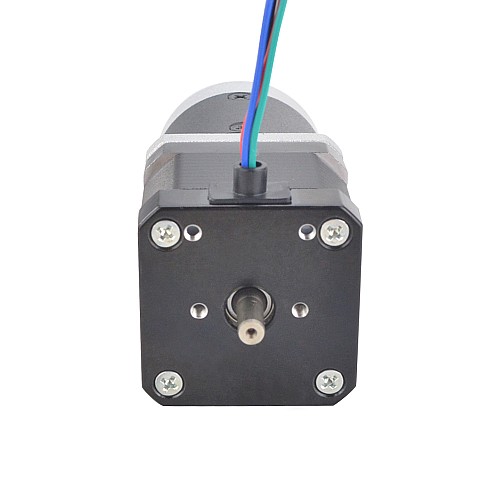

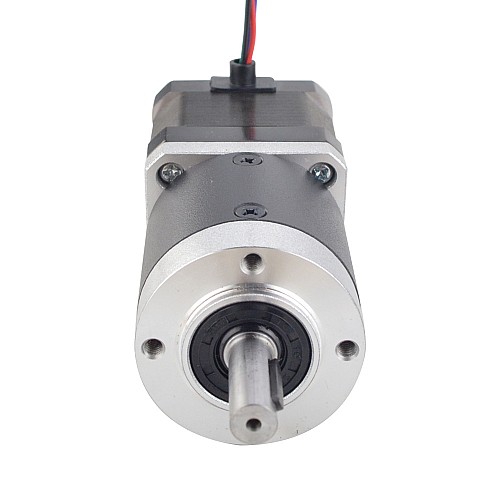

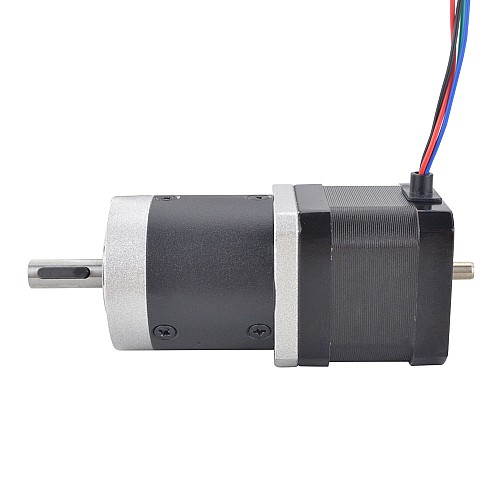

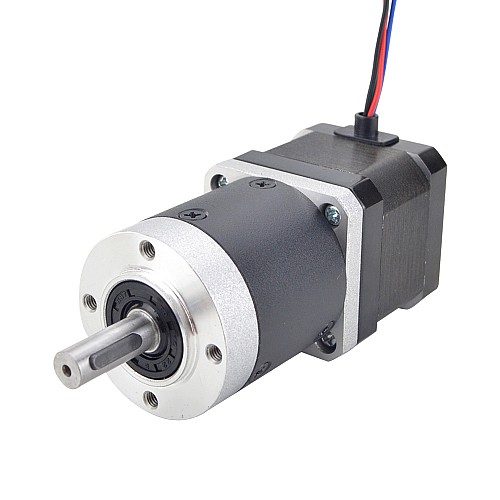

Motor de doble eje Nema 17 L=39mm Relación de transmisión 50:1 Reductor planetario de alta precisión

Interrumpido

Motor de doble eje Nema 17 L=39mm Relación de transmisión 50:1 Reductor planetario de alta precisión

0 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 17HS15-1684D-HG50-AR3
Weight: 0.70kg
Location: ISO, CE, UKCA, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

Número de pieza del fabricante: 17HS15-1684D-HG50-AR3
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,036grados
Par motor sin caja de cambios: 39Ncm(55oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,6ohmios
Inductancia: 3,2mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 50:1
Eficiencia: 85%
Huelgo sin carga: <=50arcmin
máx. Par admisible: 10Nm(1416,4oz.in)
Momento Par admisible: 15Nm(2124oz.in)
máx. Carga Radial: 100N
Temperatura ambiente: -10 - 90 ℃
Ruido: <=50dB
Vida: 20000h

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del motor: 39mm
Reductor Longitud: 48,3mm
Diámetro del eje delantero: Φ8mm
Longitud del eje delantero: 23,5mm
Diámetro del eje trasero: 5mm
Longitud del eje trasero: 9,5mm
Longitud de la llave: 14mm
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 582g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 17HS15-1684D-EG50-AR4.

El soporte adecuado es ST-M12.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.68
Inductancia(mH)	3.2
Resistencia de fase(ohms)	1.6
Torque de sujeción sin caja de cambios(N.m)	0.39
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje doble
Juego	<=50arcmin
Longitud del cable(mm)	320
Longitud del cuerpo(mm)	87.3
Longitud del eje(mm)	23.5
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	582
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
