Pantalla táctil HMI

1. ¿Qué es una Pantalla Táctil HMI?

Una pantalla táctil de Interfaz Hombre-Máquina (HMI) es una interfaz de usuario o tablero que conecta a una persona con una máquina, sistema o dispositivo. Permite a los operadores interactuar con las máquinas y los procesos de manera eficiente e intuitiva. Las pantallas táctiles HMI se utilizan comúnmente en automatización industrial, electrónica de consumo y en diversos otros campos para simplificar operaciones complejas, monitorear el rendimiento del sistema y controlar procesos. Ofrecen representaciones gráficas de los procesos, botones para comandos, e incluyen funcionalidades como alarmas, diagnósticos y registro de datos.

2. ¿Cómo Funciona una Pantalla Táctil HMI?

Una pantalla táctil HMI combina hardware sensible al tacto con software que traduce la entrada humana en comandos ejecutables para máquinas o sistemas.

Así es como funciona:

Detección del Tacto:

La pantalla detecta el tacto a través de diversas tecnologías, como resistiva, capacitiva, infrarroja o de onda acústica superficial (SAW).

Las pantallas resistivas usan presión, mientras que las capacitivas dependen de las propiedades eléctricas del cuerpo humano. Las tecnologías infrarroja y SAW detectan el tacto mediante haces de luz o ondas sonoras, respectivamente.

Procesamiento de Señales:

Cuando un usuario toca la pantalla, el hardware detecta la ubicación y envía estos datos al controlador HMI.

El controlador procesa la señal y la asigna a una acción o elemento de la interfaz correspondiente.

Ejecutar Comandos:

Los datos procesados activan acciones predefinidas en el sistema conectado, como iniciar una máquina, ajustar una configuración o mostrar información específica.

Mostrar Retroalimentación:

La pantalla se actualiza para reflejar los cambios o proporcionar retroalimentación al usuario, asegurando una interacción en tiempo real.

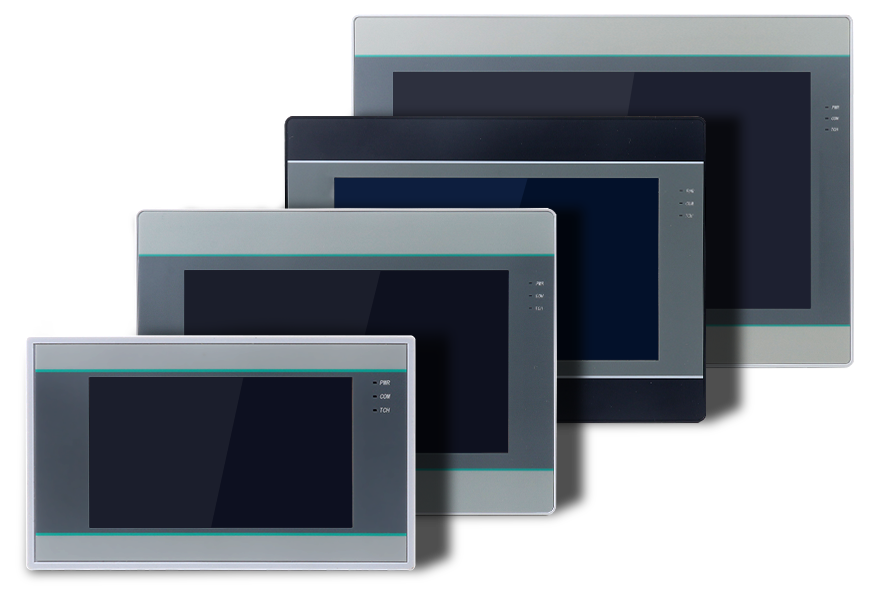

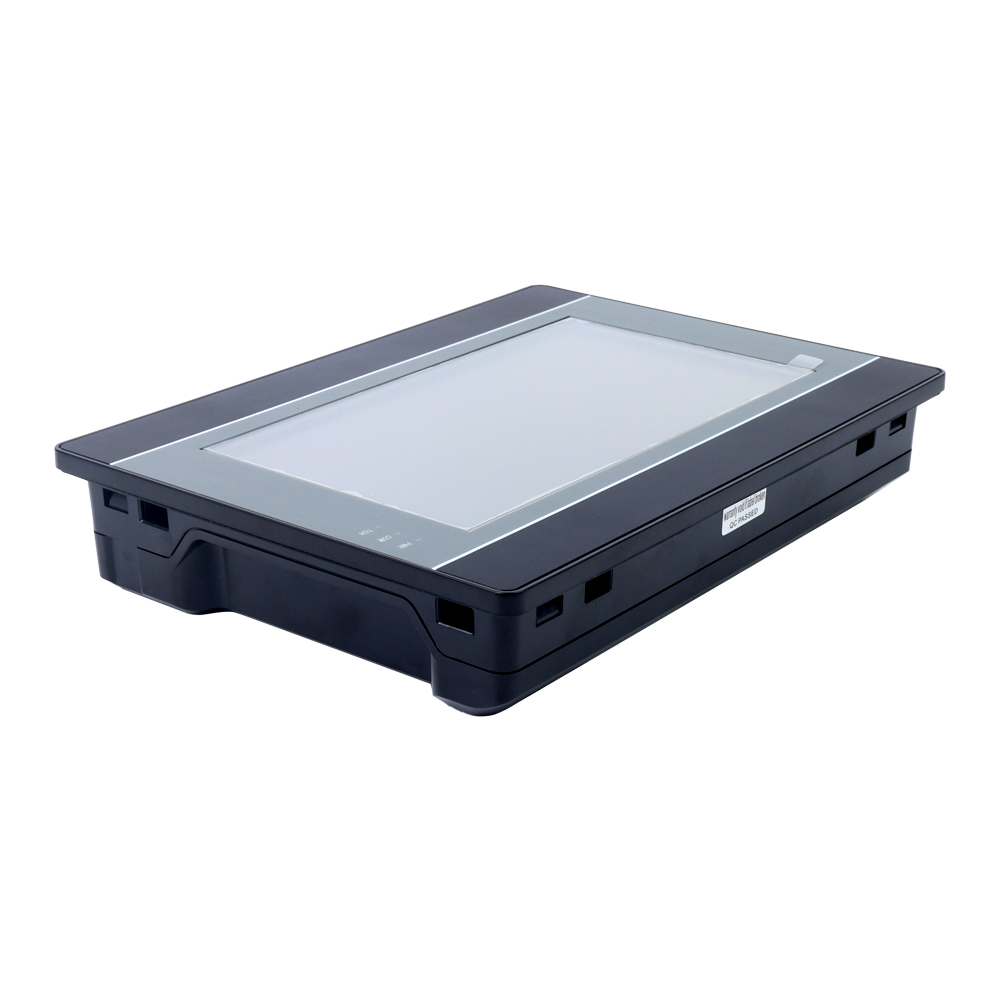

3. Tamaños Comunes de Pantallas Táctiles HMI

Las pantallas táctiles HMI vienen en varios tamaños para adaptarse a diferentes aplicaciones y entornos. Los tamaños más comunes varían desde 4 hasta 21 pulgadas. Aquí algunos tamaños típicos:

Pantallas Pequeñas (4-7 pulgadas): Utilizadas en dispositivos o máquinas compactas con espacio limitado. Comunes en aplicaciones como dispositivos portátiles o paneles de control simples.

Pantallas Medianas (8-15 pulgadas): Adecuadas para aplicaciones industriales estándar, estas pantallas proporcionan un equilibrio entre funcionalidad y costo.

Pantallas Grandes (15-21 pulgadas o más grandes): Se encuentran en sistemas complejos que requieren visualización detallada de datos, como salas de control de fábricas o maquinaria avanzada.

La elección del tamaño depende de factores como la complejidad de la aplicación, la cantidad de datos a mostrar y el espacio de instalación disponible.

4. Tipos de Pantallas Táctiles HMI

Las pantallas táctiles HMI varían en términos de tecnología, características y aplicación. Aquí están los principales tipos:

Según la Tecnología de Tacto:

Resistiva: Económica y adecuada para entornos donde los usuarios usan guantes. Menos sensible a toques ligeros.

Capacitiva: Altamente sensible y duradera, se usa comúnmente en dispositivos electrónicos modernos y sistemas industriales avanzados.

Infrarroja: Utiliza una matriz de LED infrarrojos y fotodetectores, ofreciendo alta durabilidad y capacidades de multi-toque.

Onda Acústica Superficial (SAW): Proporciona excelente claridad y durabilidad, pero puede verse afectada por factores ambientales como polvo y agua.

Según el Entorno de Aplicación:

HMI Estándar: Diseñada para uso general en entornos controlados.

HMI Rígida: Construida para condiciones industriales severas, con características como resistencia al agua, absorción de golpes y tolerancia a altas temperaturas.

Según la Funcionalidad:

HMI Básica: Ofrece funciones simples de monitoreo y control.

HMI Avanzada: Incluye características adicionales como registro de datos, conectividad en red y acceso remoto.

5. ¿Cómo Elegir una Pantalla Táctil HMI?

Seleccionar la pantalla táctil HMI adecuada requiere una consideración cuidadosa de varios factores:

Requisitos de la Aplicación:

Determine la complejidad del sistema y las funcionalidades necesarias. Por ejemplo, ¿requiere registro de datos, gestión de alarmas o soporte para multi-toque?

Entorno:

Evalúe el entorno operativo. Para condiciones severas, elija pantallas HMI resistentes con características de protección como impermeabilización y resistencia a golpes.

Tamaño:

Evalúe el espacio disponible para la instalación y la cantidad de información que debe mostrarse.

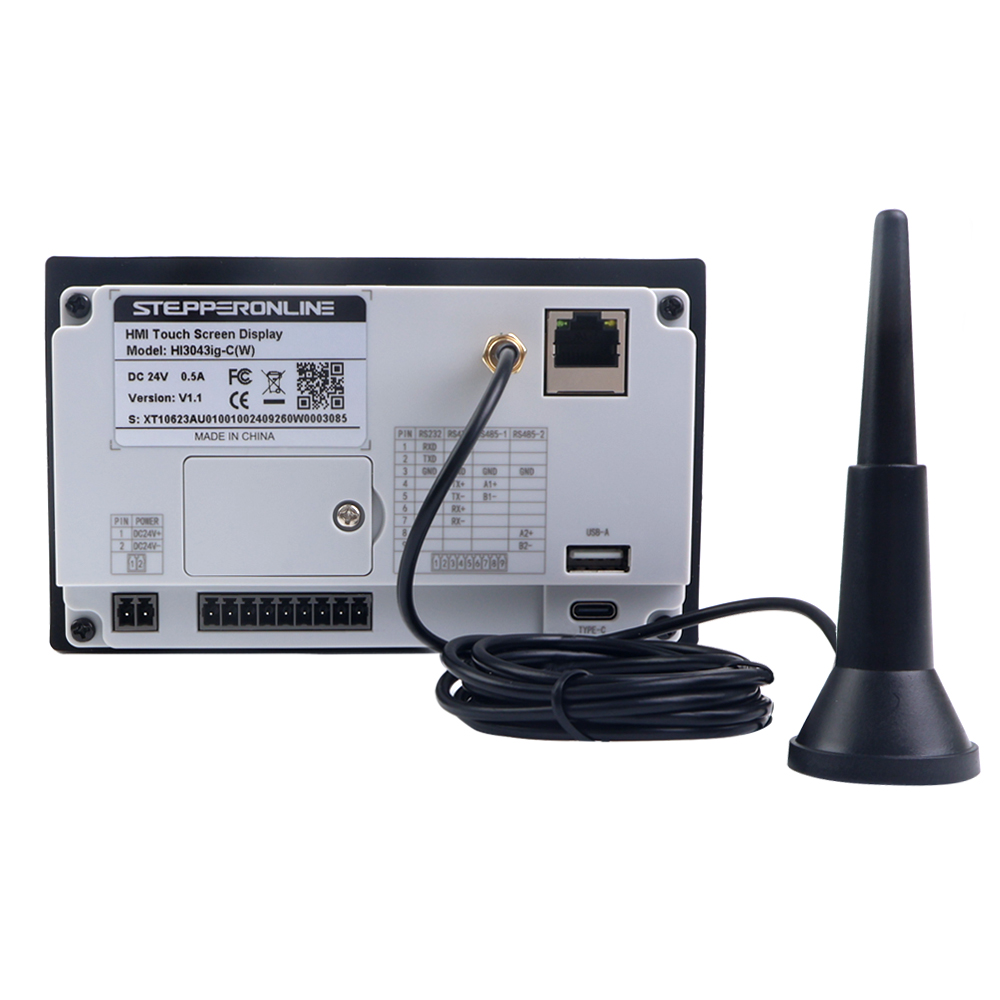

Conectividad:

Verifique la compatibilidad con los sistemas y protocolos existentes (por ejemplo, Ethernet, Modbus, OPC UA).

Presupuesto:

Equilibre las consideraciones de costo con las características requeridas y la durabilidad.

Diseño de la Interfaz de Usuario:

Asegúrese de que la HMI admita un diseño de interfaz intuitivo para mejorar la eficiencia del operador.

6. Aplicaciones de las Pantallas Táctiles HMI

Las pantallas táctiles HMI se utilizan ampliamente en diversas industrias debido a su versatilidad. Aquí algunas aplicaciones comunes:

Automatización Industrial:

Se utilizan para monitorear y controlar maquinaria en fábricas, incluidas líneas de producción, robótica y automatización de procesos.

Gestión de Energía:

Se encuentran en plantas de energía, sistemas de energía renovable y redes inteligentes para monitorear y gestionar la distribución de energía.

Salud:

Integradas en dispositivos médicos y sistemas para monitorear pacientes y operar equipos.

Transporte:

Se usan en vehículos, trenes y barcos para navegación, monitoreo y sistemas de control.

Electrónica de Consumo:

Se emplean en sistemas de automatización del hogar, electrodomésticos de cocina y otros dispositivos inteligentes.

Automatización de Edificios:

Controlan sistemas HVAC, iluminación y seguridad en edificios inteligentes.

Venta al por Menor y Hospitalidad:

Se encuentran en quioscos, cajeros automáticos y sistemas de punto de venta (POS) para la interacción del cliente y aplicaciones de autoservicio.

7. Conclusión

Las pantallas táctiles HMI han revolucionado la forma en que los humanos interactúan con las máquinas, ofreciendo interfaces intuitivas y eficientes en diversos dominios. Comprender sus principios de funcionamiento, tipos y aplicaciones ayuda a elegir la HMI adecuada para necesidades específicas. Ya sea en automatización industrial, salud o electrónica de consumo, estos dispositivos siguen desempeñando un papel fundamental en la mejora de la productividad y la experiencia del usuario.
