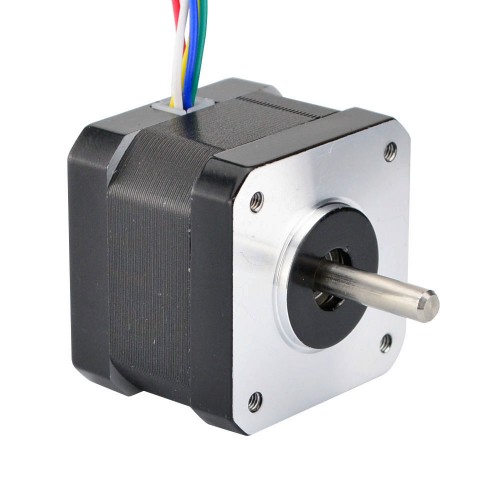

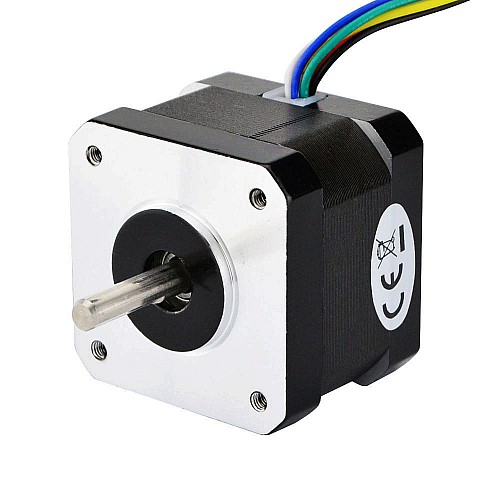

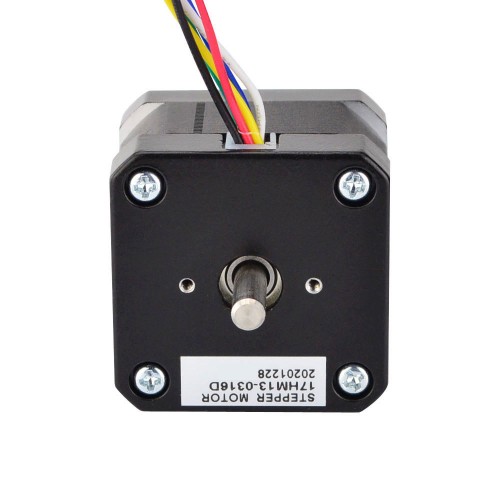

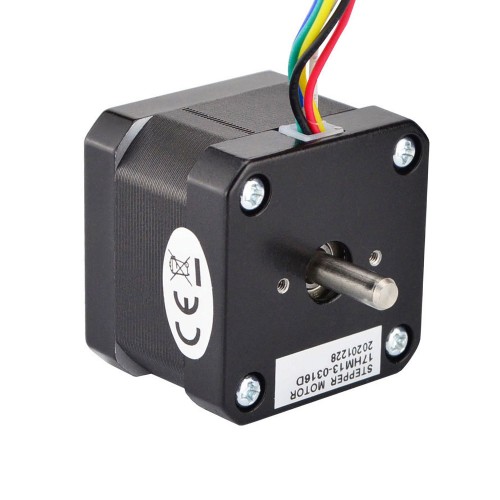

Doble eje Nema 17 Unipolar 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 Hilos

0 Comentarios - Escribir Comentario

M$189.20

5 o más M$180.20

10 o más M$172.20

50 o más M$164.80

100 o más M$158.00

Stock: Preordenar
Model: 17HM13-0316D
Weight: 0.40kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 20

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

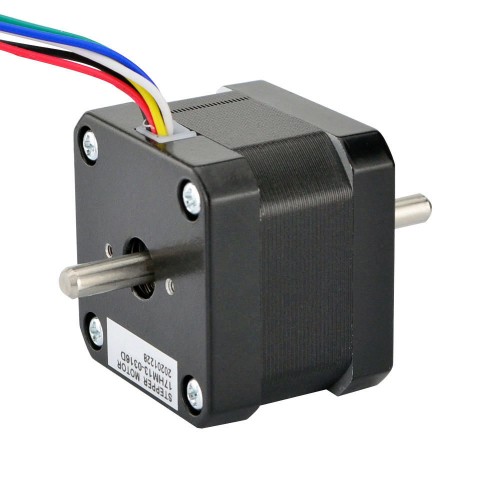

Este motor paso a paso unipolar Nema 17 con un ángulo de paso de 0,9grados y un tamaño de 42x42x34mm. Tiene 6 hilos, cada fase consume corriente 0.31A 12V, con torque de mantenimiento de 16Ncm(22.66oz.in). Un eje trasero está disponible.

Especificación eléctrica

Número de pieza del fabricante: 17HM13-0316D
Tipo de motor: paso a paso unipolar
Ángulo de paso: 0,9grados
Par de sujeción: 16Ncm(22.66oz.in)/23Ncm(31,8oz.in)
Corriente nominal/fase: 0.31A/0.22A
Resistencia de fase: 38,5ohmios/77,0ohmios
Inductancia: 36mH±20 %(1KHz)/144mH±20 %(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 34mm
Diámetro del eje: Φ5mm
Longitud del eje delantero: 20mm
Longitud del corte en D: 15mm
Longitud del eje trasero: 13mm
Número de clientes potenciales: 6
Longitud del cable: 500mm
Peso: 280g

Conexión

Bipolar

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Unipolar

A+	O+	A-	B+	O-	B-
Negro	Amarillo	Verde	Rojo	Blanco	Azul

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	0.9
Bipolar/Unipolar	Unipolar
Corriente nominal(A)	0.31
Inductancia(mH)	36
Resistencia de fase(ohms)	35.8
Torque de sujeción(Ncm)	16
Torque de sujeción(oz.in)	22.66
¿Tiene curva de par/empuje?	No
Especificación Física
Diámetro del eje(mm)	5
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	34
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
No. de cables	6
Peso(gramos)	280
Producción en serie	S
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de eje de salida	D
