Doble eje Nema 11 bipolar 1,8grados 12Ncm(16,99oz.in) 0,67A 28x28x51mm 4 cables

Caliente

Doble eje Nema 11 bipolar 1,8grados 12Ncm(16,99oz.in) 0,67A 28x28x51mm 4 cables

1 Comentarios - Escribir Comentario

M$233.20

5 o más M$222.20

10 o más M$212.20

50 o más M$203.20

100 o más M$194.80

En stock: 10000
Modelo: 11HS20-0674D
Peso bruto: 0.30kg
Certificado: ISO, CE, UKCA, RoHS

Vendidos: 991

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

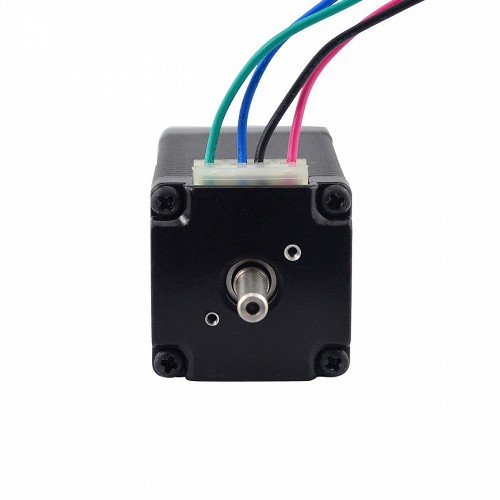

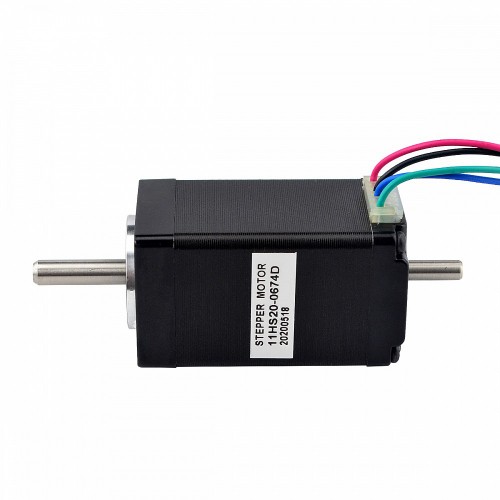

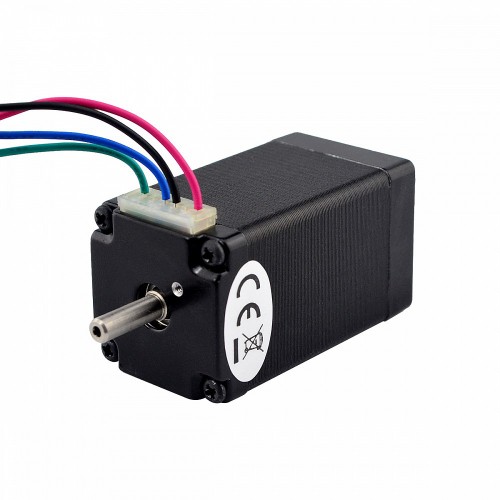

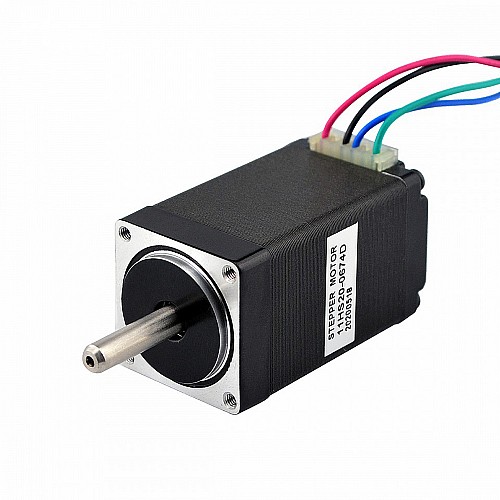

Este modelo es un motor paso a paso bipolar Nema 11 de doble eje, con un ángulo de paso de 1,8grados y un tamaño de 28x28x51mm. Tiene 4 cables, cada fase consume 0,67A 6,2V, con un par de retención de 12Ncm(16.99oz.in).

Especificación eléctrica

Número de pieza del fabricante: 11HS20-0674D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de sujeción: 12Ncm(16.99oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 9,2ohmios
Inductancia: 5,7mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 51mm
Diámetro del eje: Φ5mm
Longitud del eje delantero: 20mm
Longitud del eje trasero: 12mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 194g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	0.67
Inductancia(mH)	5.7
Resistencia de fase(ohms)	9.2
Torque de sujeción(Ncm)	12
Torque de sujeción(oz.in)	16.99
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	51
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	194
Producción en serie	S
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
11HS20-0674D_Full_Datasheet.pdf	150.4KB	Download
11HS20-0674D.STEP	956.14KB	Download
11HS20-0674D_Torque_curve.pdf	214.06KB	Download
