Nema 11 con eje trasero y orificio para tornillo y relación de transmisión 14:1 Caja de cambios

0 Comentarios - Escribir Comentario

M$710.20

5 o más M$675.00

10 o más M$643.40

50 o más M$614.40

100 o más M$588.00

En stock: 10000
Modelo: 11HS20-0674D-PG14
Peso bruto: 0.45kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

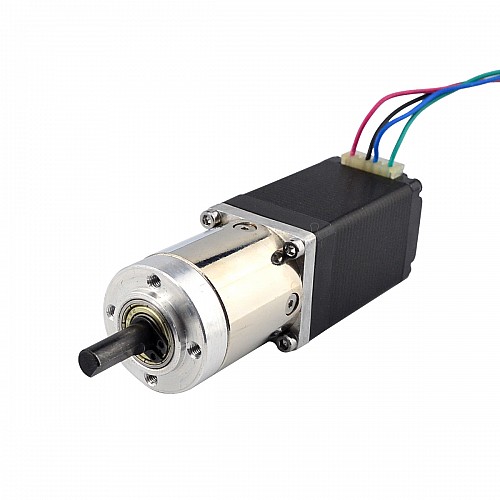

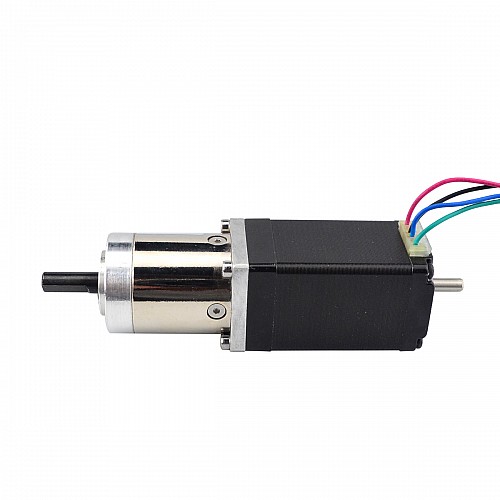

Este motor paso a paso Nema 11 con cuerpo de 51mm y corriente nominal de 0,67A, integró una Reductor planetario de relación de transmisión de 13,73: 1. Hay disponible un eje trasero de Φ4mm de diámetro con orificios para tornillos en la tapa trasera. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 11HS20-0674D-PG14
Tipo de motor: paso a paso bipolar
Par de sujeción: 14Ncm(19,88oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 12ohmios
Inductancia: 6.5mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 13,73:1
Eficiencia: 80%
Juego en vacío: <=3grado
Par máximo permitido: 3N.m(425oz.in)
Momento de torsión admisible: 5 N.m(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificación física

Tamaño del marco: 28 x 28mm
Longitud del motor: 51mm
Reductor Longitud: 36.8mm

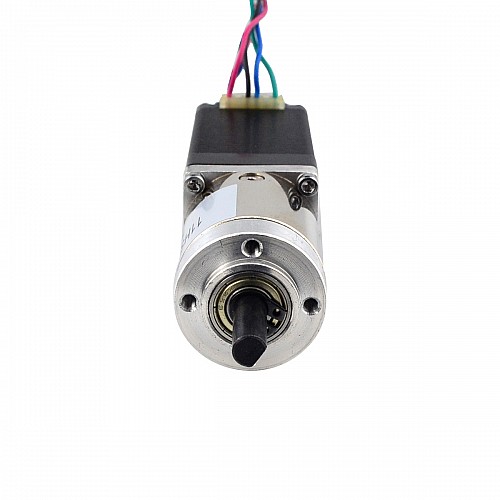

Diámetro del eje delantero: Φ6mm
Longitud del eje delantero: 18mm
Longitud del corte en D frontal: 12mm

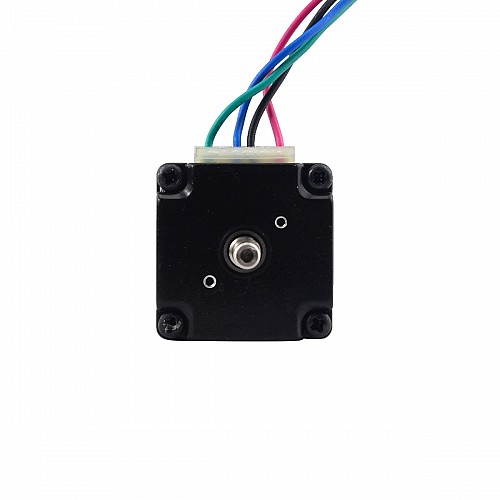

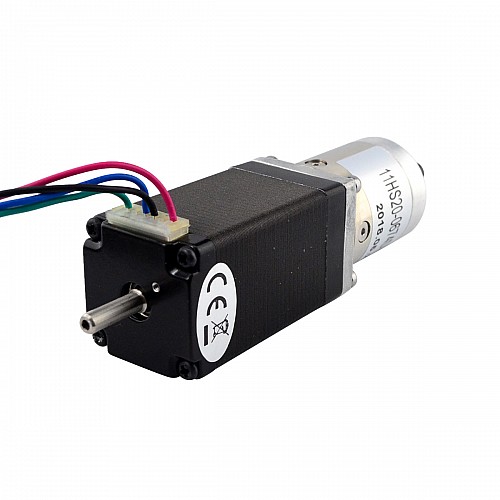

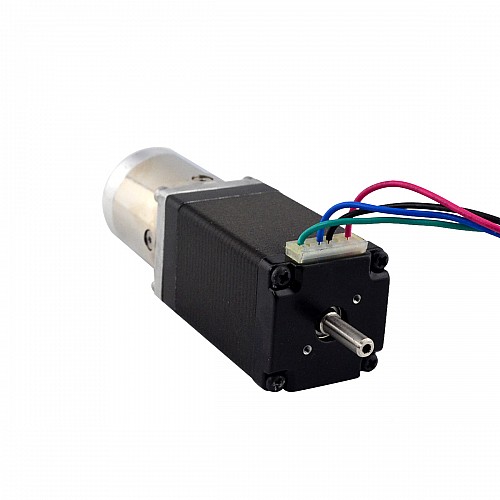

Diámetro del eje trasero: Φ4mm
Longitud del eje trasero: 12mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 400g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	6.5
Resistencia de fase(ohms)	12
Torque de sujeción sin caja de cambios(N.m)	0.14
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje doble
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	86
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	400
Relación de transmisión(xx:1)	13.73
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
