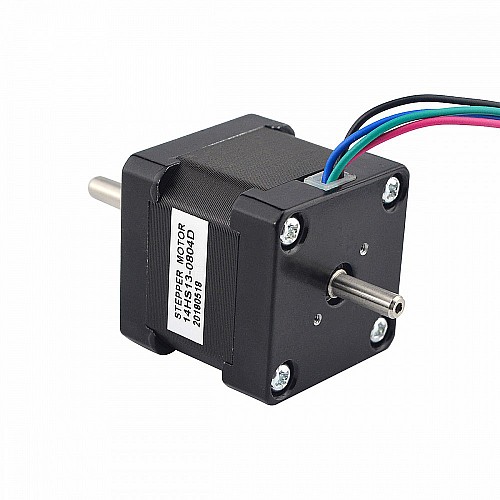

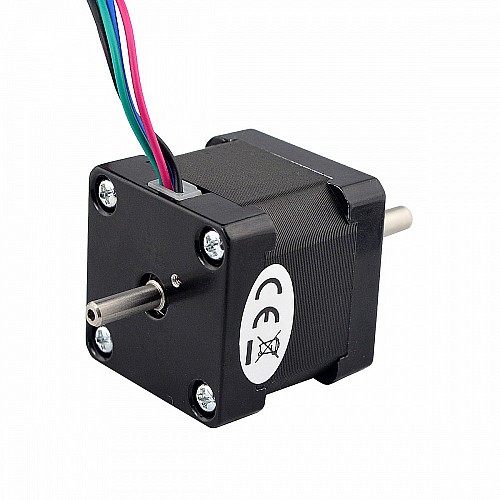

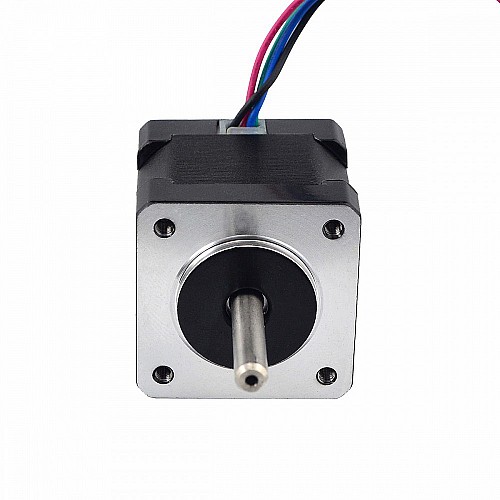

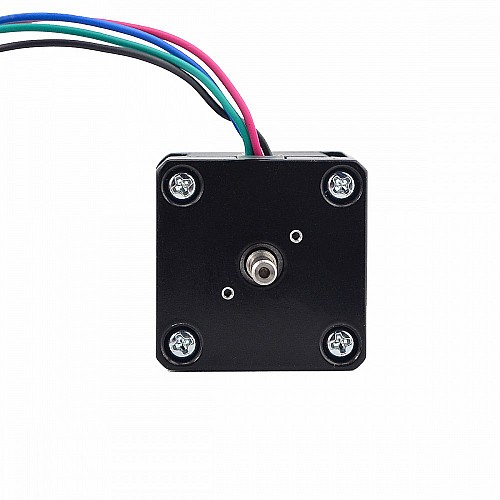

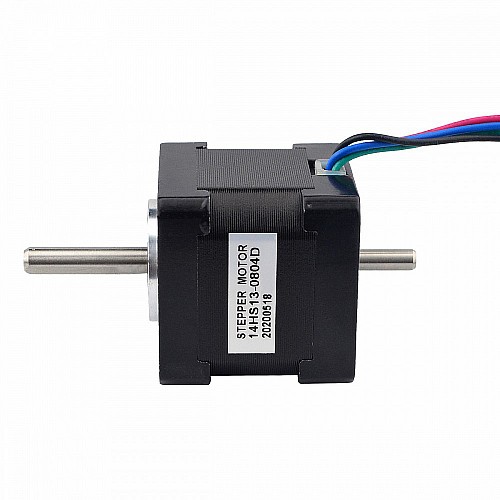

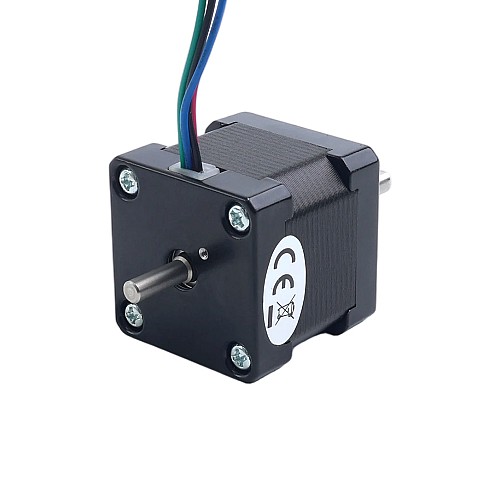

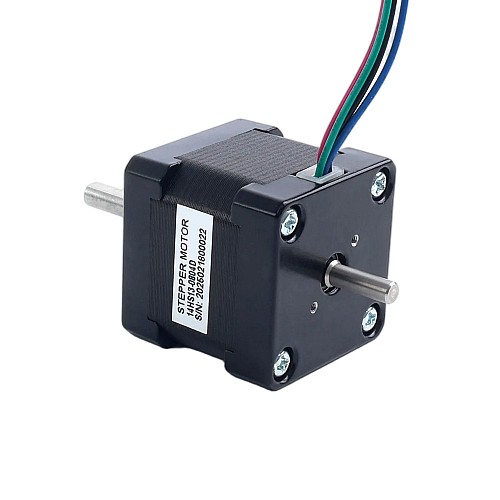

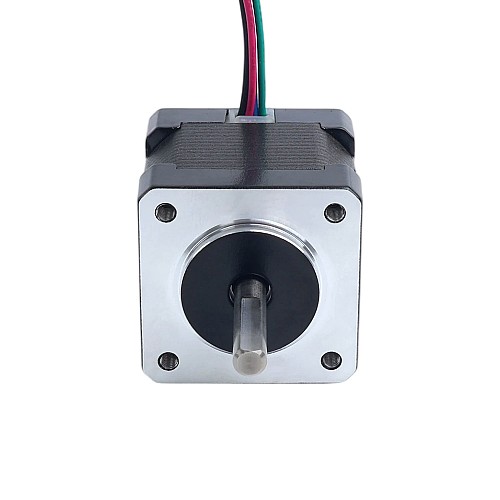

Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables

Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
Eje doble Nema 14 1,8grados 18Ncm(25,5oz.in) 0,8A 35,2x35,2x34 mm 4 cables
0 Comentarios - Escribir Comentario
M$185.40
5 o más M$176.60
10 o más M$168.80
50 o más M$161.40
100 o más M$154.80
  • In Stock: 10000
  • Model: 14HS13-0804D
  • Gross Weight: 0.25kg
  • Certificated: ISO, CE, UKCA, RoHS
Sold: 491

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.
Elija un almacén local y obtenga más beneficios!
Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

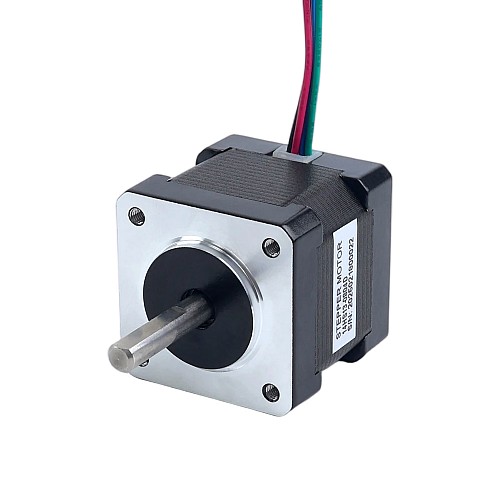

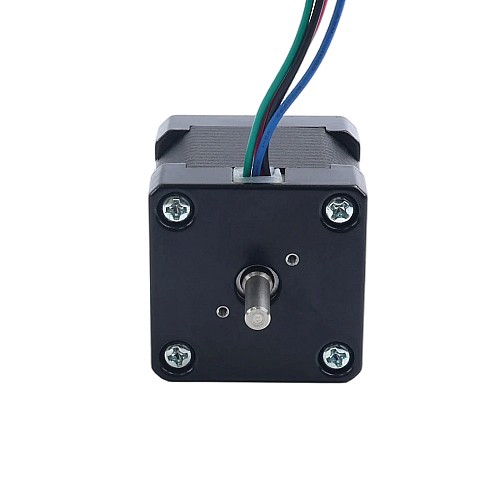

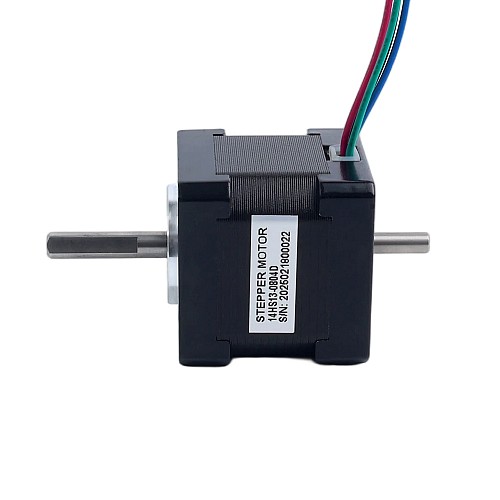

Este modelo es un motor paso a paso bipolar Nema 14 de doble eje, con un ángulo de paso de 1,8grados y un tamaño de 35,2 x 35,2 x 34mm. Tiene 4 cables, cada fase consume 0,8A 5,4V, con un par de retención de 18Ncm(25,5oz.in).


Especificación eléctrica

  • Número de pieza del fabricante: 14HS13-0804D
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 1,8grados
  • Par de sujeción: 18Ncm(25,5oz.in)
  • Corriente nominal/fase: 0.8A
  • Resistencia de fase: 6,80ohmios
  • Inductancia: 10,00mH±20%(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificación física

  • Tamaño del marco: 35 x 35mm
  • Longitud del cuerpo: 34mm
  • Diámetro del eje: Φ5mm
  • Longitud del eje delantero: 24mm
  • Longitud del eje trasero: 12mm
  • Longitud del corte en D: 16,5mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 500mm
  • Peso: 170g

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul
Tipo de producto
Tipo de producto Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.) 1.8
Bipolar/Unipolar Bipolar
Corriente nominal(A) 0.8
Inductancia(mH) 10
Resistencia de fase(ohms) 6.8
Torque de sujeción(Ncm) 18
Torque de sujeción(oz.in) 25.5
¿Tiene curva de par/empuje? Sí
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 5
Eje simple/eje doble Eje doble
Longitud del cable(mm) 500
Longitud del cuerpo(mm) 34
Longitud del eje(mm) 24
Método de inventario Inventario dedicado
No. de cables 4
Peso(gramos) 170
Producción en serie S
Tamaño(mm) Nema 14 (35 x 35)
Tipo de eje de salida O



  • Eje del motor
  • Cable
  • Conector
  • Encoder
  • Freno
  • Caja de cambios


File Size
14HS13-0804D_Torque_curve.pdf 214.03KB Download
14HS13-0804D_Full_Datasheet.pdf 123.77KB Download
