Doble eje Nema 23 Bipolar 1,8 grados 0,55Nm(77.88oz.in) 2,8A 57x57x41 mm 4 hilos
Este motor paso a paso bipolar Nema 23 con un ángulo de paso de 1,8grados y un tamaño de 57x57x41mm.... Leer más
desde
M$253.45
5 + M$241.43
10 + M$230.70
50 + M$220.71
100 + M$211.64

Haga clic en el país para consultar las existencias en tiempo real.

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

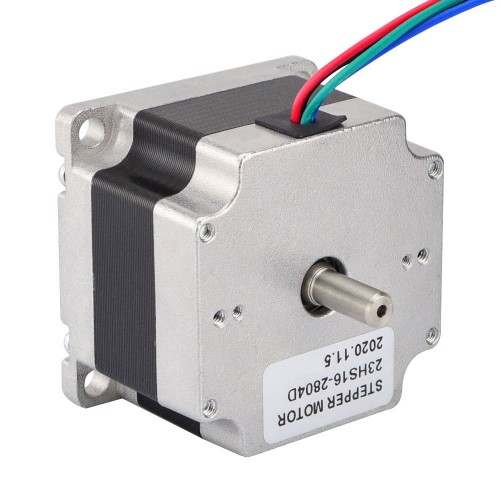

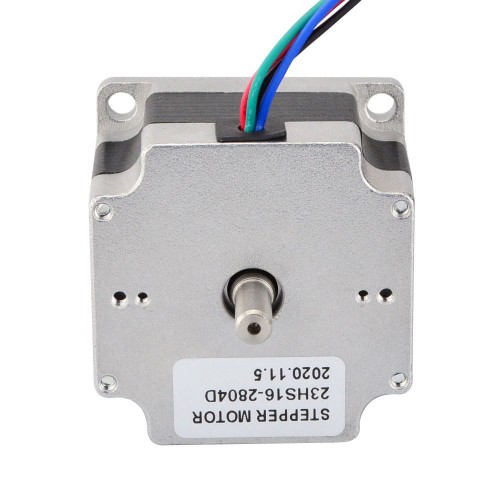

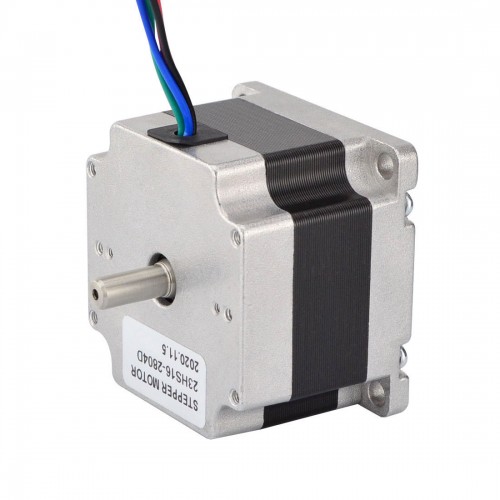

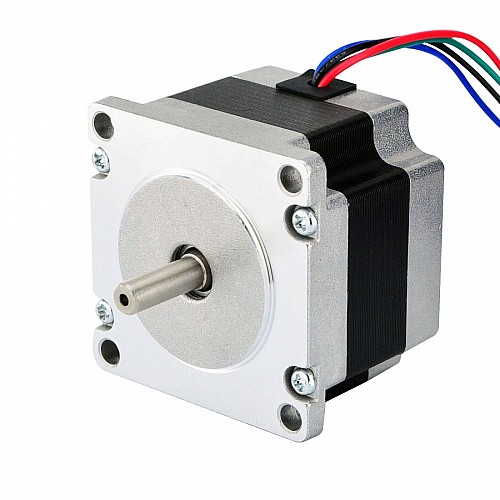

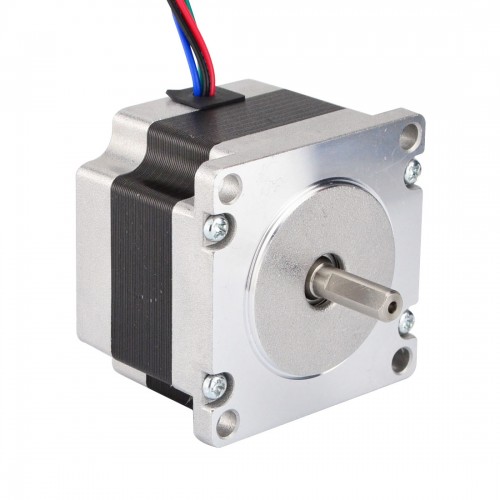

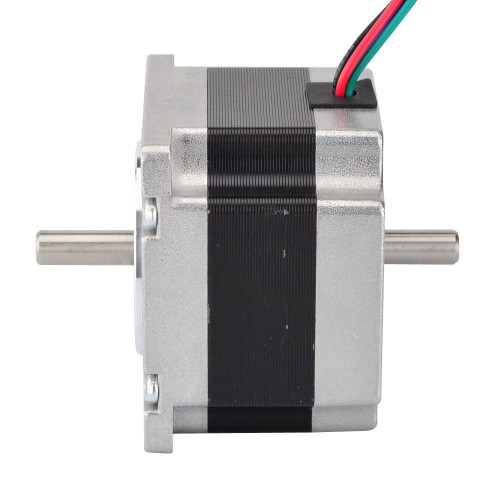

Este motor paso a paso bipolar Nema 23 con un ángulo de paso de 1,8grados y un tamaño de 57x57x41mm. Tiene 4 hilos, cada fase consume 2.8A, con par de retención 0.55Nm(77.88oz.in), se hace un eje trasero para codificador o igual.


Especificación eléctrica

  • Número de pieza del fabricante: 23HS16-2804D
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 1,8grados
  • Par de retención: 0,55Nm(77.88oz.in)
  • Corriente nominal/fase: 2.8A
  • Resistencia de fase: 0,7ohmios
  • Inductancia: 1,4mH±20 %(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificación física

  • Tamaño del marco: 57 x 57mm
  • Longitud del cuerpo: 41mm
  • Diámetro del eje: Φ6.35mm
  • Longitud del eje: 19,05mm
  • Longitud del corte en D: 15mm
  • Longitud del eje trasero: 15mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 500mm
  • Peso: 500g

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul
Tipo de producto
Tipo de producto Motor paso a paso híbrido
Especificación Eléctrica
¿Tiene curva de par/empuje? Sí
Ángulo de paso(deg.) 1.8
Bipolar/Unipolar Bipolar
Corriente nominal(A) 2.8
Inductancia(mH) 1.4
Resistencia de fase(ohms) 0.7
Torque de sujeción(Ncm) 55
Torque de sujeción(oz.in) 77.88
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 6.35
Eje simple/eje doble Eje único
Longitud del cable(mm) 500
Longitud del cuerpo(mm) 41
Longitud del eje(mm) 19.05
No. de cables 4
Peso(gramos) 500
Producción en serie S
Tamaño(mm) Nema 23 (57 x 57)
Tipo de eje de salida D
