Motor Nema 23 L=55mm Relación de transmisión 5:1 Reductor planetario de alta precisión

Caliente

Motor Nema 23 L=55mm Relación de transmisión 5:1 Reductor planetario de alta precisión

0 Comentarios - Escribir Comentario

M$1,612.40

5 o más M$1,532.80

10 o más M$1,460.60

50 o más M$1,395.00

100 o más M$1,335.00

In Stock: 10000
Model: 23HS22-2804S-HG5
Gross Weight: 1.53kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 1384

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

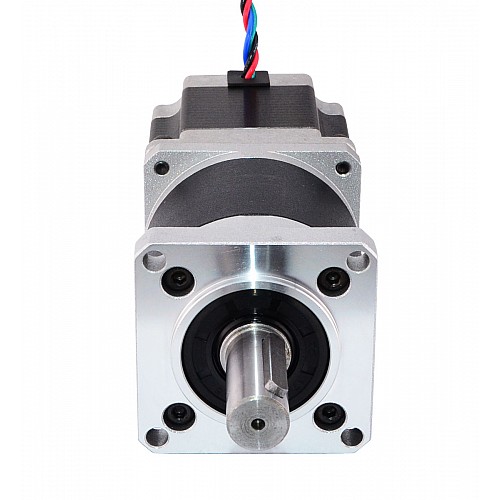

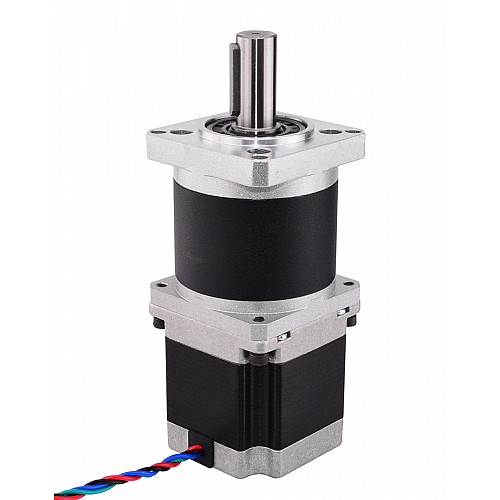

Este motor paso a paso Nema 23 con cuerpo de 55mm y corriente nominal de 2,8A, integrado con una Reductor planetario de 54mm con una relación de transmisión de 5:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza: 23HS22-2804S-HG5
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,36grados
Par motor sin caja de cambios: 103Ncm(146oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 0,9ohms
Inductancia: 2,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 5:1
Eficiencia: 92%
Juego en vacío: <=30arcmin
máx. Par admisible: 6Nm(849,7oz.in)
Momento de torsión admisible: 12Nm(1699oz.in)
máx. Carga Radial: 250N
Temperatura ambiente: -10 - 90 ℃
Ruido: <=50dB
Vida: 20000h

Especificaciones físicas

Tamaño del marco: 57 x 57mm
Longitud del motor: 55mm
Reductor Longitud: 54mm
Diámetro del eje: Φ14mm
Longitud del eje: 34mm
Longitud del chavetero: 25mm
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 1500g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	2.8
Inductancia(mH)	2.8
Resistencia de fase(ohms)	0.9
Torque de sujeción sin caja de cambios(N.m)	1.03
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Eje simple/eje doble	Eje único
Juego	<=30arcmin
Longitud del cable(mm)	320
Longitud del cuerpo(mm)	109
Longitud del eje(mm)	34
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	1500
Relación de transmisión(xx:1)	5
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero

File	Size
23HS22-2804S-HG5.STEP	3.65MB	Download
23HS22-2804S-HG5_Torque_Curve.pdf	114.36KB	Download
23HS22-2804S-HG5 Full Datasheet	171.31KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
