Motor Nema 17 L=48mm Relación de transmisión 10:1 Reductor planetario de alta precisión

0 Comentarios - Escribir Comentario

M$1,001.80

5 o más M$952.40

10 o más M$907.40

50 o más M$866.80

100 o más M$829.40

In Stock: 10000
Model: 17HS19-1684S-HG10
Gross Weight: 0.70kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 707

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

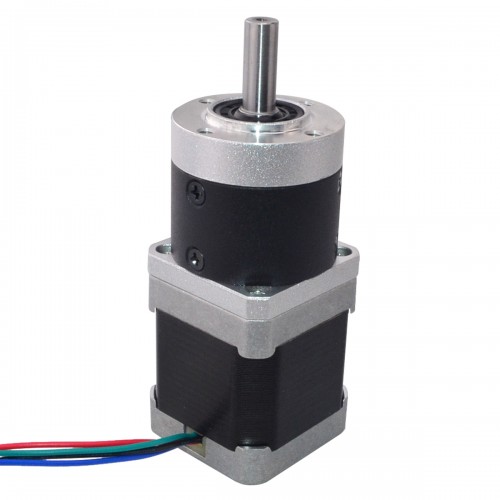

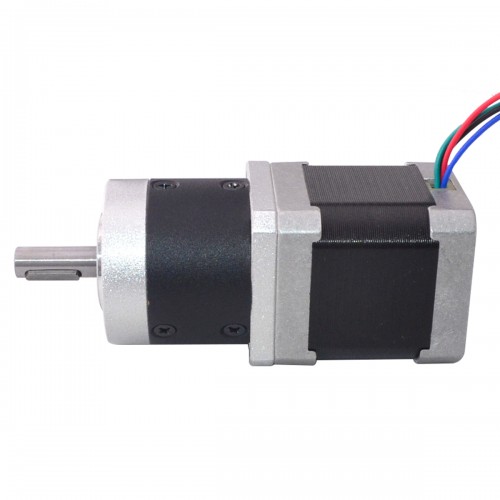

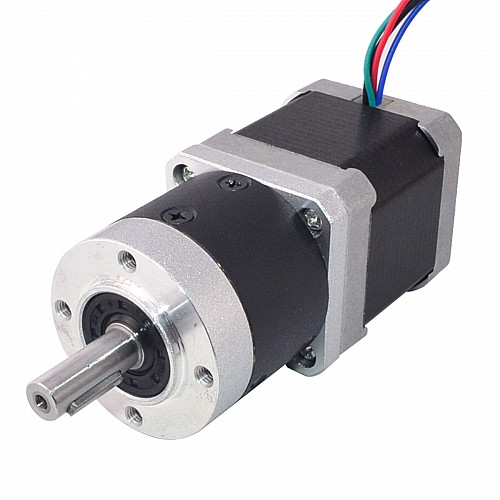

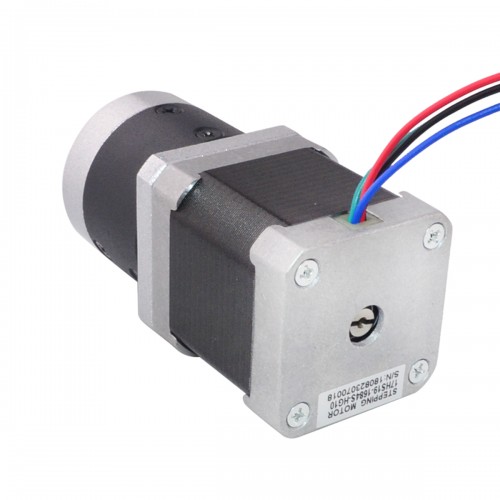

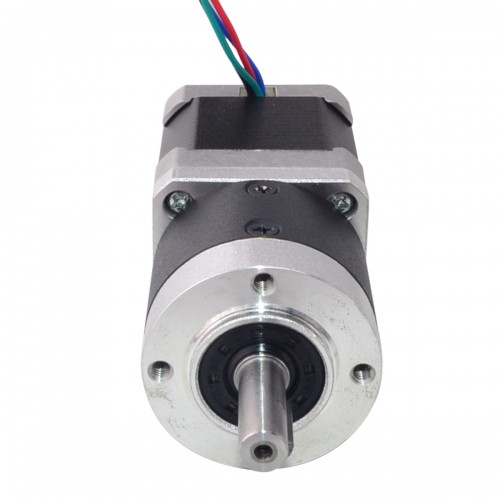

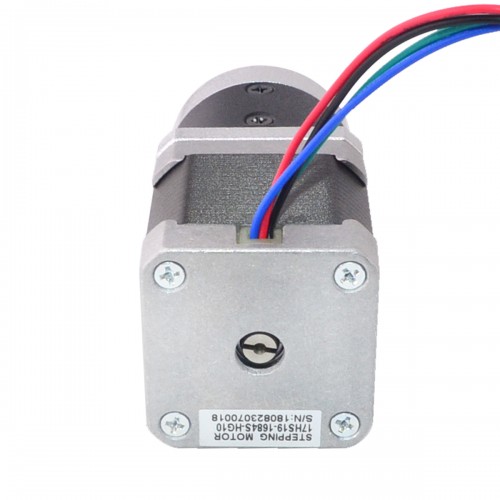

Este motor paso a paso Nema 17 con cuerpo de 48mm y corriente nominal de 1,68A, integrado con una Reductor planetario de 41 mm con una relación de transmisión de 10:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza: 17HS19-1684S-HG10
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par motor sin caja de cambios: 44Ncm(62,32oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,65ohms
Inductancia: 2,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 10:1
Eficiencia: 92%
Juego en vacío: <=30arcmin
Par máximo permitido: 3,5Nm(495,74oz.in)
Momento de par admisible: 6,00Nm(849,84oz.in)
Carga radial máx.: 100N
Temperatura ambiente: -20-50 ℃
Ruido: <= 50dB
Vida: 6000h

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del motor: 48mm
Reductor Longitud: 41mm
Diámetro del eje: Φ8mm
Longitud del eje: 23,5mm
Longitud del chavetero: 14mm
Número de clientes potenciales: 4
Longitud del cable: 320mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

El soporte adecuado es ST-M12.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.68
Inductancia(mH)	2.8
Resistencia de fase(ohms)	1.65
Torque de sujeción sin caja de cambios(N.m)	0.44
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=30arcmin
Longitud del cable(mm)	320
Longitud del cuerpo(mm)	89
Longitud del eje(mm)	23.5
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	350
Relación de transmisión(xx:1)	10
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
