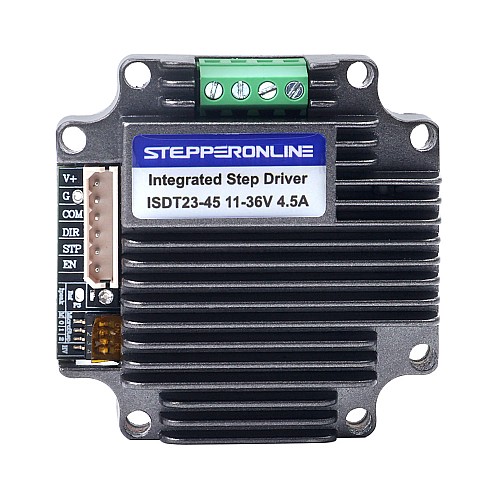

Controlador de motor paso a paso integrado 1.0-4.5A 11-36VDC Bajo nivel de ruido para motor paso a paso NEMA 23

Este es un controlador de motor paso a paso de bajo ruido que viene con una corriente máxima ajustable de 1,0-4,5A y un grosor de solo 16,5mm. Se puede montar directamente en motores paso a paso de la serie NEMA 23 sin bridas. El tamaño compacto y el bajo nivel de ruido lo hacen perfecto para lugares con espacio limitado.

Características clave

• Controlador de motor paso a paso de bajo ruido
• La carcasa está hecha de aluminio fundido a presión que mejora la disipación del calor
• La corriente se reduce automáticamente cuando no está en funcionamiento
• Entrada con aislamiento óptico, compatible con voltaje de señal de 3,3-5V y 12-24V
• La señal común admite ánodo y cátodo común
• Corriente de salida ajustable de 1,0-4,5A
• 1/2/4/8/16/32/64/128 opciones de indexador
• Tamaño compacto y bajo nivel de ruido
• Protecciones contra sobrecarga, sobrecalentamiento y sobrecorriente
• Tamaño miniatura 56x56x16,5mm

Especificaciones eléctricas

• P/N: ISDT23-45
• Corriente máxima de salida: 1,0-4,5A
• Voltaje de entrada: 11-36 VCC (típico 24VCC)
• Modo de controlador: corriente constante del interruptor PWM
• Indexador: opcional 1, 2, 4, 8, 16, 32, 64, 128
• Frecuencia de entrada de pulso: 1 - 12KHz
• Resistencia de aislamiento: más de 100MΩ
• Rigidez dieléctrica: 500 VCA durante 1MIN.

Entorno operativo y otras especificaciones (Tj = 25℃/77℉)

• Enfriamiento: enfriamiento natural
• Temperatura de funcionamiento: -20℃ -85℃
• Temperatura de almacenamiento: -40℃ - 75℃
• Humedad: menos del 60% HR
• Vibración: 3G máx.
• Peso: 0,054kg
