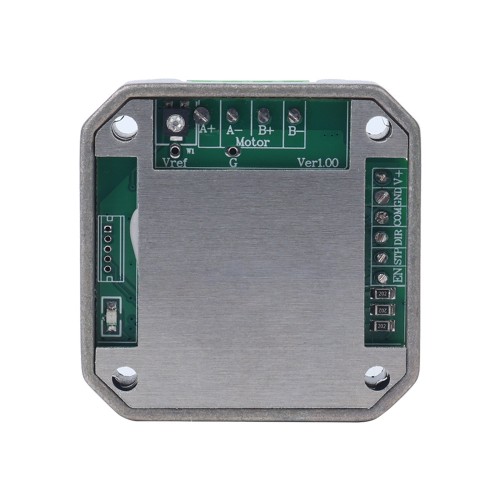

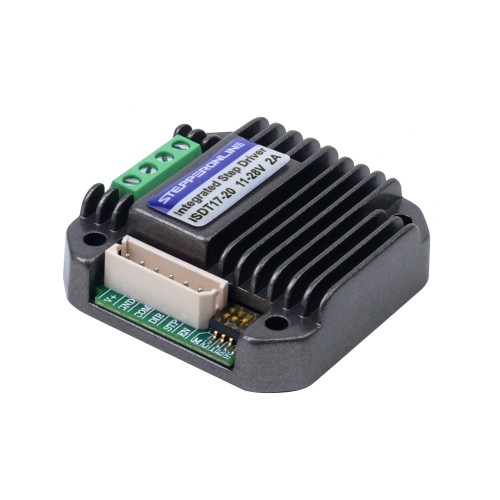

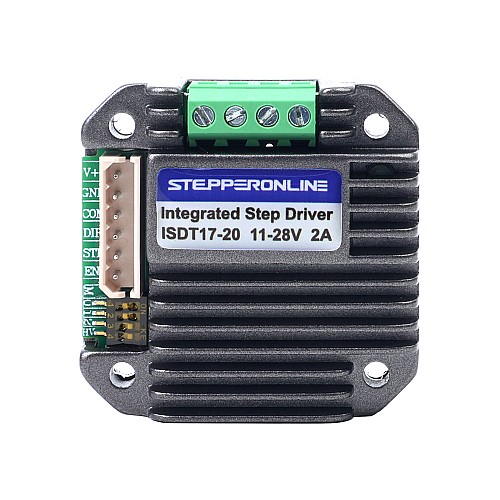

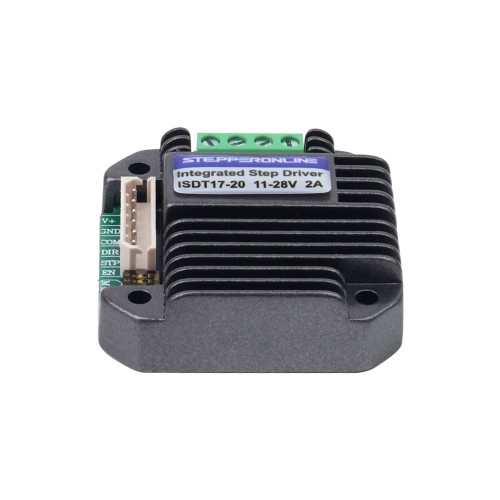

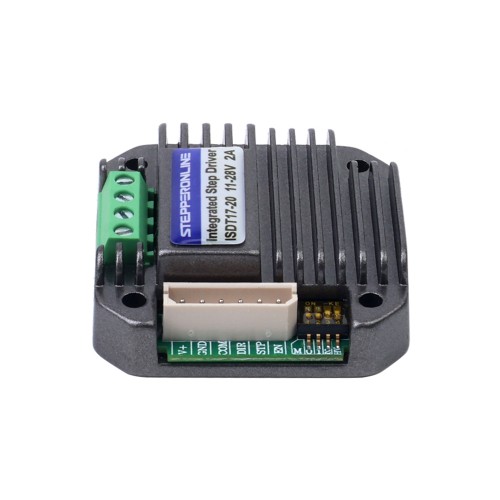

Controlador de motor paso a paso integrado 0.6-2.0A 11-28VDC Versión ultra silenciosa para motor paso a paso NEMA 17

Este es un controlador de motor paso a paso ultrasilencioso que es capaz de proporcionar una corriente máxima ajustable de 0,6-2,0A y el grosor es de solo 14,5mm. Se puede montar directamente en motores paso a paso de la serie NEMA 17 sin bridas. El tamaño compacto y el ruido ultrabajo lo hacen perfecto para lugares con espacio limitado y que requieren relativo silencio.

Características clave

• Ultra silencioso durante el funcionamiento
• La carcasa está hecha de aluminio fundido a presión que mejora la disipación del calor
• La corriente se reduce automáticamente cuando no está en funcionamiento
• Entrada con aislamiento óptico, compatible con voltaje de señal de 3,3-5V y 12-24V
• La señal común admite ánodo y cátodo común
• Corriente de accionamiento ajustable entre 0,6 y 2,0A
• 1/2/4/8/16/32 Opciones del micropaso
• Tamaño compacto y ruido ultrabajo
• Protecciones contra sobrecarga, sobrecalentamiento y sobrecorriente
• Tamaño miniatura 42,2x42,2x14,5mm
• Longitud del cable: 300mm

Especificaciones eléctricas

• P/N: ISDT17-20
• Corriente máxima de salida: 0,6-2,0A
• Voltaje de entrada: 11-28VCC (típico 24VCC)
• Modo de controlador: corriente constante del interruptor PWM
• Micropaso: opcional 1, 2, 4, 8, 16, 32
• Frecuencia de entrada de pulso: 1 - 20KHz
• Resistencia de aislamiento: más de 100MΩ
• Rigidez dieléctrica: 500 VCA durante 1MIN.

Entorno operativo y otras especificaciones (Tj = 25℃/77℉)

• Enfriamiento: enfriamiento natural
• Temperatura de funcionamiento: -20℃ -85℃
• Temperatura de almacenamiento: -40℃ - 75℃
• Humedad: menos del 60% HR
• Vibración: 3G máx.
• Peso: 0,028kg
