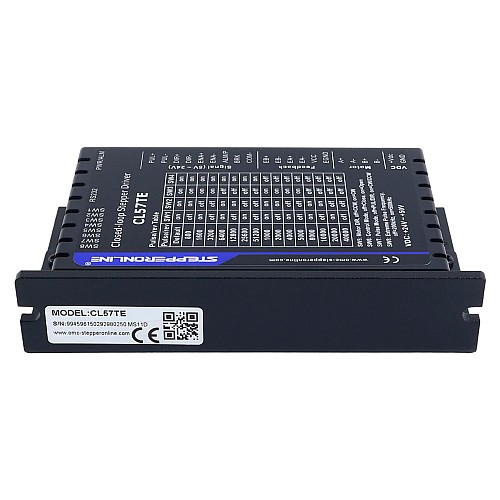

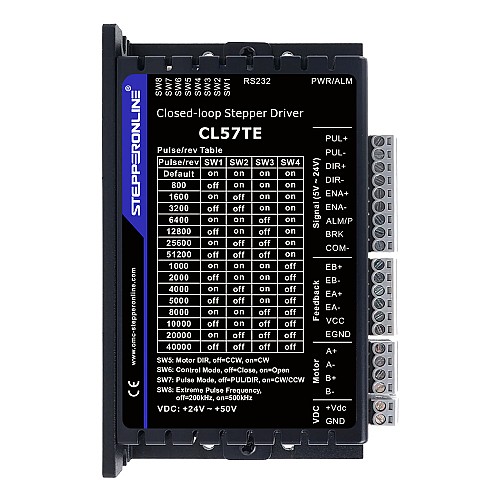

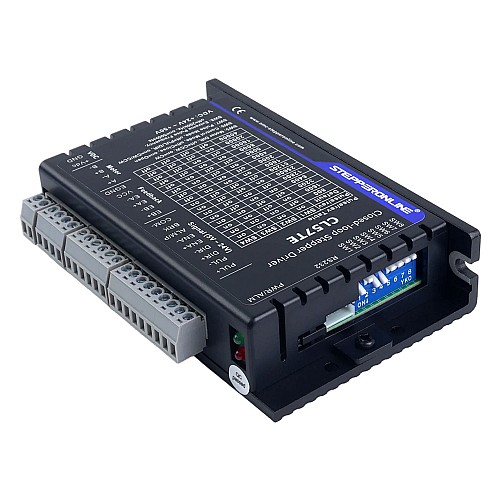

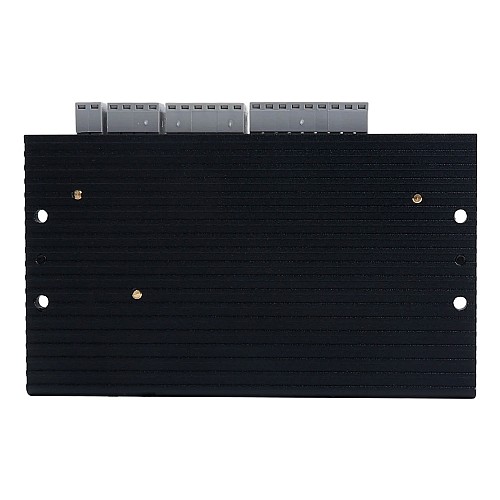

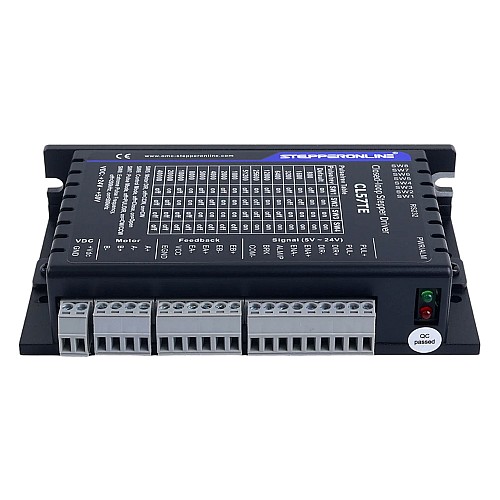

Controlador de Motor Paso a Paso en Bucle Cerrado Serie TE 0,5-7,0A 24-50VDC para Motores Paso a Paso Nema 17, 23, 24

El controlador de motor paso a paso CL57TE ofrece ventajas significativas con su amplia compatibilidad de señales de control de 5V-24V, eliminando la necesidad de conmutación manual de voltaje. Cuenta con ajuste automático inteligente de la corriente de salida que se puede configurar mediante software sin intervención manual. El paquete incluye un cable de depuración (CABLE-PC-1) para mayor comodidad. Además, el CL57TE ofrece estas funcionalidades avanzadas a un precio más económico en comparación con otros modelos.

Características Principales

• Interfaz de depuración RS232
• Entradas aisladas ópticamente con 5V a 24V
• Ajuste inteligente de la corriente de salida
• Arranque suave sin "saltos" al encender
• Configuración de la dirección de rotación del motor por SW5
• Configuración de control de bucle cerrado o abierto por SW6
• Configuración del tipo de pulso Paso&Dirección o CW&CCW por SW7
• Configuración del filtro de comando de posición por SW8
• Una salida de falla y una salida configurable para alarma o en posición
• Rendimiento mejorado, especialmente a baja velocidad (<60 RPM)
• Auto-sintonía para adaptarse a una amplia gama de motores paso a paso NEMA 17, 23 y 24 de bucle cerrado
• Sin pérdida de pasos; Sin reserva de par; Sin oscilaciones o sobrepasos; Sin necesidad de ajustes para una configuración fácil
• Protecciones contra sobrevoltaje, sobrecorriente y error de seguimiento de posición, etc.
• 15 configuraciones de micropasos de 800 a 51.200 mediante interruptores DIP, o de 200 a 51.200 mediante software (incremento de 200)
• Por defecto, admite un codificador con una resolución de 1000 PPR, y también puede personalizar cualquier resolución entre 0 y 5000 PPR

Especificaciones Eléctricas

• Corriente de pico de salida: 0,5~7,0A (0~6,0 RMS)
• Tensión de entrada: +24~50 VCC (típica 24, 36, 48 VCC)
• Corriente de señal lógica: 7~16 mA (típica 10 mA)
• Corriente lógica de salida de alarma: 100 mA
• Frecuencia de entrada de pulsos (5V @ 50% ciclo de trabajo): 0~500 kHz
• Frecuencia de entrada de pulsos (24V @ 50% ciclo de trabajo): 0~200 kHz
• Ancho de pulso mínimo: 1 µS @ 5V, o 2,5 µS @ 24V
• Resistencia de aislamiento: 100 MΩ

Entorno Operativo y Otras Especificaciones (Tj = 25℃/77℉)

• Refrigeración: Refrigeración natural o forzada
• Ambiente: Evitar polvo, niebla de aceite y gases corrosivos
• Humedad: 40% HR – 90% HR
• Temperatura de funcionamiento: 0 ℃ – 40 ℃
• Vibración: 10-50 Hz / 0,15 mm
• Temperatura de almacenamiento: -20 ℃ – 65 ℃

Lista de Embalaje

• 1 x CL57TE: Controlador de motor paso a paso con lazo cerrado serie TE 0.5-7.0A 24-50VDC para motor paso a paso Nema 17, 23, 24
• 1 x CABLE-PC-1: Cable RS232 para controlador
