Drivers para motores paso a paso de circuito cerrado Modbus RS485 0.1-7.0A 24-48VDC

La serie CLRS es un Driver paso a paso de bucle cerrado basado en el protocolo Modbus RS485estándar, que utiliza la comunicación RS485 y puede conectar en red hasta 31 ejes, característica PR incorporada con tabla de posiciones de 16 segmentos(modo PR). No solo pueden resolver el problema de la pérdida de pasos en el sistema paso a paso de bucle abierto, sino que también pueden ahorrar Driveres adicionales en la mayoría de las aplicaciones punto a punto, para mejorar en gran medida la confiabilidad del sistema y reducir el costo. La serie CLRS también admite la función de enseñanza, los modos de operación de Posición de perfil, Velocidad de perfil y Homing.

Características clave

• Adecuado para Nema 17, Nema 23 y Nema 24 con resolución de codificador de 1000 ppr a 5000 ppr
• Admite protocolo Modbus RS485, instrucciones de posición internas de 16 segmentos
• Sin pérdida de paso, sin oscilación, sin reserva de par
• HMI, PLC o movimiento de inicio de E/S externa
• 7 entradas programables: entradas de límite, origen, parada rápida, reinicio de alarma, habilitación, JOG o tabla de posición
• 3 salidas programables: alarma, freno, inicio/instrucción/ruta completa
• Modos de operación: Velocidad, Posición, Homing
• RS232 para conexión al software de ajuste, RS485 para control de bus de campo
• Funciones de soporte: Enseñanza, Interrupción, Saltar, Suspender, Movimiento circular
• Protecciones por sobre voltaje, sobre corriente y error de seguimiento de posición, error de cable del codificador, etc.
• De forma predeterminada, admite un codificador con una resolución de 1000PPR y también puede personalizar cualquier resolución entre 0-5000PPR

Lista de empaque

• 1 Driver CL57RS
• 1 cable RS232 CABLE-PC-1

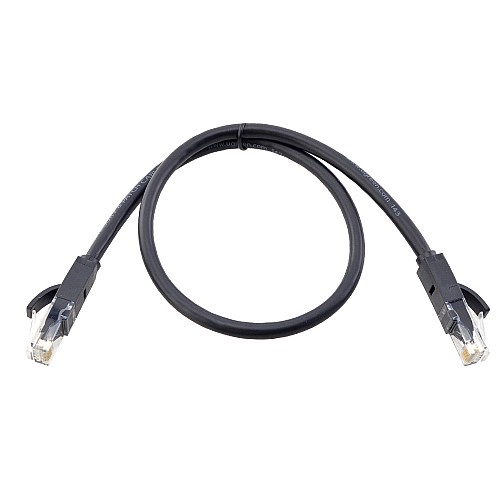

• 1 cable de red RS485 de 0,5 m
• 1 conector de motor.
• 1 conector codificador.
