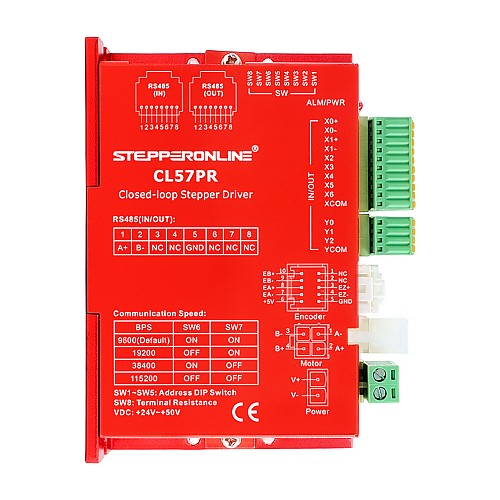

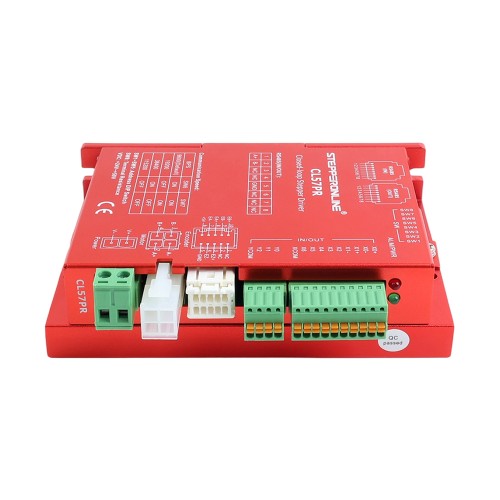

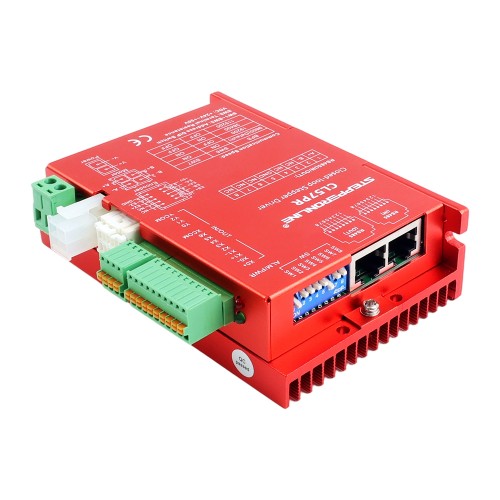

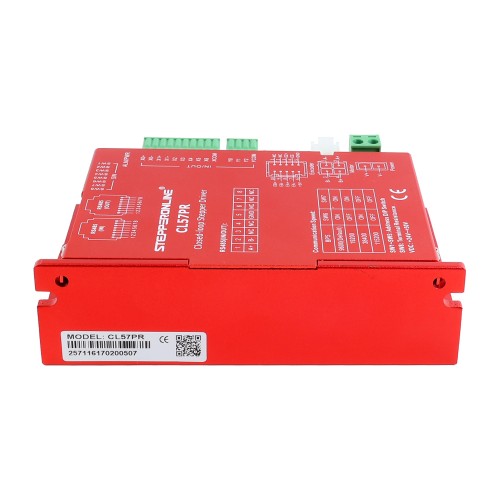

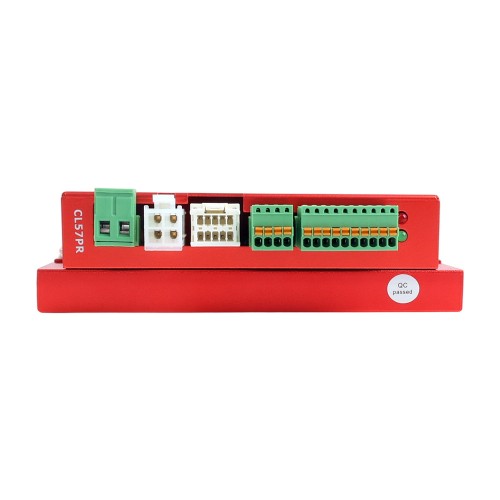

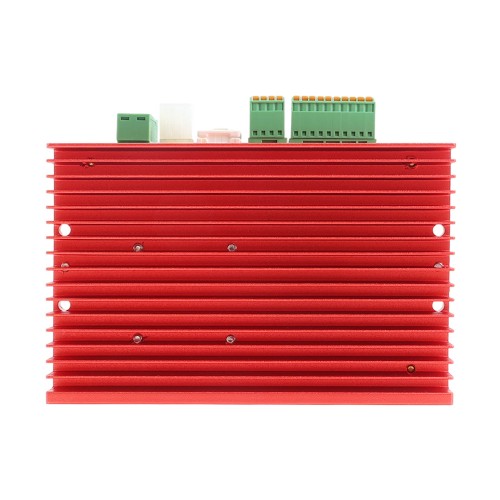

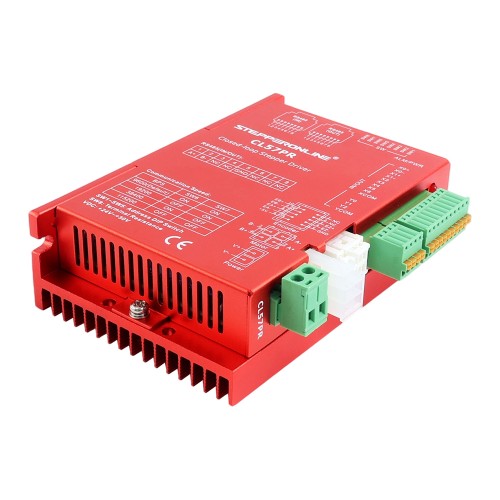

Driver paso a paso en lazo cerrado Modbus RS485 serie Y 0-5,0A 20-50VDC para motores paso a paso Nema 17, 23, 24

Este es un controlador de motor paso a paso de bucle cerrado que admite el protocolo estándar Modbus RTU. Ofrece un rendimiento superior con un rango de corriente de 0 a 5,0A y un voltaje de operación de 20 a 50V CC, lo que lo hace ideal para motores paso a paso Nema 17, 23 y 24.
La nueva generación de controladores de motor paso a paso de bucle cerrado basados en DSP de 32 bits combina alto rendimiento, estabilidad y rentabilidad con funcionamiento ultra silencioso y vibraciones mínimas. Con interfaces de E/S versátiles, admite control de posición/velocidad, búsqueda de referencia y funciones de movimiento de eje único, mientras permite a los usuarios ajustar corriente, configuraciones de micropasos y monitorear el estado del motor en tiempo real mediante comandos de bus.

Características principales

• La tecnología DSP de 32 bits de nueva generación ofrece una relación costo-rendimiento excepcional, estabilidad superior y funcionamiento ultra silencioso con vibraciones mínimas
• Interfaz de comunicación bus RS485 con soporte para protocolo Modbus RTU permite el control en red de hasta 31 controladores simultáneamente
• Interfaces de E/S completas para control de movimiento de eje único completo, incluyendo control de posición/velocidad y funciones de búsqueda de referencia
• Parámetros configurables por bus: ajuste de corriente, configuración de micropasos, corriente de retención, además de monitoreo del estado del motor en tiempo real
• Cuatro modos avanzados de control de movimiento: CSP (Posición Síncrona Cíclica), PP (Posición Perfilada), PV (Velocidad Perfilada) y HOME (Búsqueda de Referencia)
• 2 entradas diferenciales de alta velocidad ópticamente aisladas para control externo de arranque/parada del motor
• 5 entradas single-ended ópticamente aisladas para comandos externos (habilitación/parada/parada de emergencia)
• 3 puertos de salida ópticamente aislados para retroalimentación de estado del controlador y señalización de control
• Amplio rango de micropasos (400-51.200 pasos/rev) con control de corriente de precisión para reducir el calentamiento del motor
• Protección integral: protecciones contra sobretensión, subtensión y sobrecorriente

Especificaciones eléctricas

• Corriente de salida continua: 0 - 5,0A (Típico 2,0A)
• Tensión de entrada: 20 - 50V CC
• Corriente de entrada lógica: 1,0 - 7,5mA
• Tensión de entrada lógica: 5 - 24V
• Resistencia de aislamiento: 100MΩ

Entorno operativo y otras especificaciones (Tj = 25℃/77℉)

• Refrigeración: Refrigeración natural
• Ambiente: Alejado de otros equipos que generen calor, evite lugares con polvo, niebla de aceite, gases corrosivos, vibraciones fuertes, gases inflamables y polvo conductor
• Temperatura: 0℃ - 50℃
• Humedad: 40%HR - 90%HR (sin condensación)
• Vibración: 10 - 55Hz/0,15mm
• Temperatura de almacenamiento: -20℃ - 70℃
