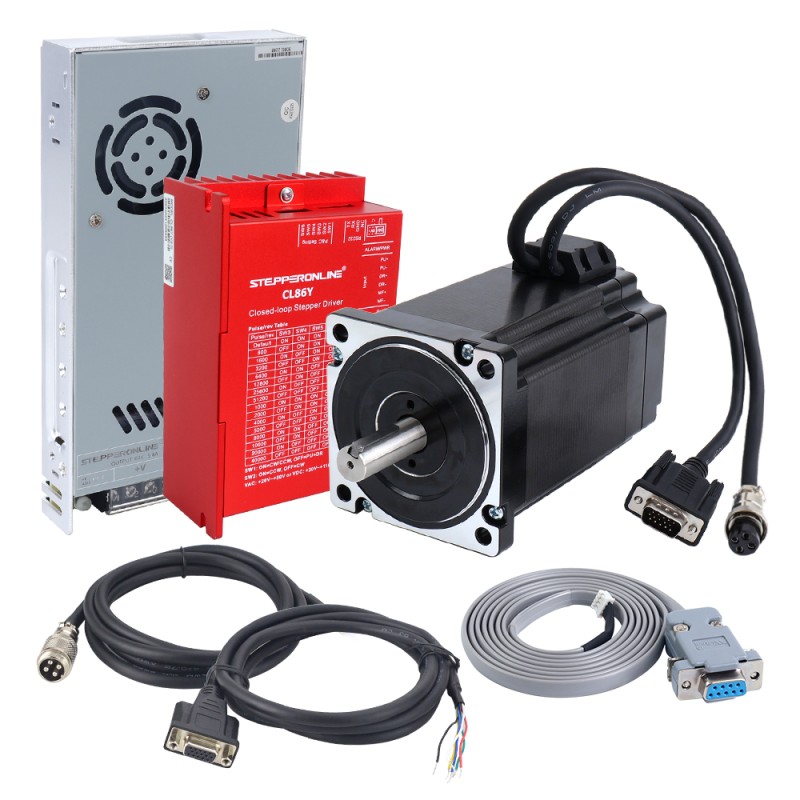

YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación

YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
1-CLYS90-V20
Tipo de eje de salidaChavetero
Diámetro del eje(mm)14
Longitud del eje(mm)37
Resolución del codificador1000PPR
Consulta

Descargas

Y_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MBCL86Y-V20.STEPSTEP · 20.11MBInicie sesión para descargarCL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdfPDF · 858.67KB34HS46-6004D-E1000_Torque_Curve.pdfPDF · 95.75KB34HS46-6004D-E1000_Full_Datasheet.pdfPDF · 152.03KB34HS46-6004D-E1000.STEPSTEP · 8.58MBInicie sesión para descargarCE2-M2-18.pdfPDF · 115.55KBLE-350-60.STEPSTEP · 2.28MBInicie sesión para descargarLE-350-60.pdfPDF · 229.51KB
Misma serie
ModeloTipo de eje de salidaDiámetro del eje(mm)Longitud del eje(mm)Resolución del codificadorPrecioExistencias
1-ACLYS120Chavetero14371000PPRM$1,930.29En stock
1-ACLYS120-1M5Chavetero14371000PPRM$1,848.34En stock
1-ACLYS65Chavetero14371000PPRM$2,101.05En stock
1-ACLYS65-1M5Chavetero14371000PPRM$1,664.63En stock
1-CL42T-P05-V41D5241000PPRM$1,431.90En stock
1-CL42T-P07-V41D5241000PPRM$1,468.72En stock
1-CL42T-S01-V41D5201000PPRM$862.84En stock
1-CL42T-S04-V41D5241000PPRM$888.74En stock
1-CL42T-S05-V41D5241000PPRM$903.91En stock
1-CL42T-S08-V41D5241000PPRM$923.34En stock
1-CL57T-P12-V41D8211000PPRM$1,541.79En stock
1-CL57T-P20-V41D8211000PPRM$1,602.10En stock
1-CL57T-P30-V41D10211000PPRM$1,738.82En stock
1-CL57T-S12-V41D8211000PPRM$1,032.67En stock
1-CL57T-S20-V41D8211000PPRM$1,085.21En stock
1-CL57T-S30-V41D10211000PPRM$1,159.95En stock
1-CL57T-S30A-V41D8211000PPRM$1,190.29En stock
1-CL57T-S40-V41D10211000PPRM$1,202.32En stock
1-CL57TE-S12D8211000PPRM$1,040.07En stock
1-CL57TE-S20D8211000PPRM$1,096.31En stock
1-CL57TE-S30D10211000PPRM$1,174.20En stock
1-CL57TE-S30AD8211000PPRM$1,208.79En stock
1-CL57TE-S40D10211000PPRM$1,221.74En stock
1-CL57Y-S12-V20D8211000PPRM$883.38En stock
1-CL57Y-S20-V20D8211000PPRM$931.11En stock
1-CL57Y-S30D8221000PPRM$1,441.52En stock
1-CL57Y-S30-1M5D8211000PPRM$903.91En stock
1-CL57Y-S30-1M5-V20D8211000PPRM$899.84En stock
1-CL57Y-S30-V20D8221000PPRM$982.54En stock
1-CL57Y-S30A-V20D8211000PPRM$1,026.57En stock
Ver todo en la categoría
YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 1 Eje 9,00Nm(1274,5oz.in) Nema 34 con Fuente de Alimentación
Este kit CNC incluye: 1 x 34HS46-6004D-E1000: Motor paso a paso de bucle cerrado Nema 34 9.00Nm(127... Leer más
0 opiniones • Escribir una opinión
desde
M$1,700.89
5 + M$1,651.31
10 + M$1,604.51
50 + M$1,560.11
100 + M$1,518.30

Haga clic en el país para consultar las existencias en tiempo real.

Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.
Este kit CNC incluye:
  • 1 x 34HS46-6004D-E1000: Motor paso a paso de bucle cerrado Nema 34 9.00Nm(1274.50oz.in) con codificador 1000PPR(4000CPR)
  • 1 x CL86Y-V20: Controlador de Motor Paso a Paso con Lazo Cerrado Serie Y V2.0 0-8,5A 20-80V AC/30-110V DC para Motor Paso a Paso Nema 34
  • 1 x LE-350-60: 350W 60V 5.8A 115/230V Alimentazione elettrica commutabile
  • 1 x CE2-M2-18: Cable de extensión para motor y encoder AWG18
  • 1 x CABLE-PC-2: Cable de depuración RS232

Especificaciones del Motor

  • Número de pieza: 34HS46-6004D-E1000
  • Número de fases: 2
  • Par de retención: 9.00Nm(1274.50oz.in)
  • Corriente nominal por fase: 6.0A
  • Resistencia de fase: 0.4ohms
  • Inductancia: 3.6mH ± 20%(1KHz)
  • Tamaño delmArco: 86 x 86mm
  • Longitud del cuerpo: 137mm
  • Diámetro del eje: Φ14mm
  • Longitud del eje: 37mm
  • Longitud del eje con chavetero: 25mm
  • Longitud del cable: 300mm
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones del Encoder

  • Tipo de circuito de salida: Tipo diferencial
  • Tipo de encoder: Incremental óptico
  • Resolución del encoder: 1000PPR(4000CPR)
  • Canales de señal de salida: 2 canales
  • Tensión de alimentación mínima: 4.5V
  • Tensión de alimentación máxima: 5V
  • Corriente de salida: 25mA
  • Tensión de salida alta: 4.5V
  • Tensión de salida baja: 4.2-4.3V
  • Frecuencia máxima de salida: 60kHz

Especificaciones del Controlador

  • Corriente de pico de salida: 0~8.5A(0~6RMS)
  • Tensión de entrada: 20~80VAC/30~110VDC(típica 48/60VDC)
  • Corriente de entrada lógica: 7~20mA
  • Frecuencia de entrada de pulsos: 0~200kHz
  • Ancho de pulso: 2.5μS
  • Resistencia de aislamiento: 500MΩ

Especificaciones de la Fuente de Alimentación

  • Número de pieza: LE-350-60
  • Tensión de entrada: 115/230VAC ± 20%
  • Frecuencia de entrada: 47-63Hz
  • Corriente de entrada: 40A / 230VAC
  • Tensión de salida: 60V
  • Corriente de salida: 5.8A
  • Potencia de salida nominal: 350W
  • Corriente de fuga: <0.5mA / 230VAC
  • Dimensiones: 215*115*30 mm(L*W*H)
  • Filtro EMI interno
  • Alta eficiencia y bajo costo
  • Refrigeración por aire forzado mediante ventilador DC integrado
  • Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión de motor y codificador

ALFILER
1
2
3
4
Motor
A+
A-
B+
B-

ALFILER
2
3
1
13
11
12
codificador
CCV
EGND
EA+
EA-
EB+
EB-

Conexión del cable de extensión del motor

ALFILER
1
2
3
4
Color
Negro
Verde
Rojo
Azul

Conexión del cable de extensión del codificador

ALFILER
2
3
1
13
11
12
Color
Rojo
Blanco
Negro
Azul
Amarillo
Verde
Tipo de producto
Tipo de producto Kit de Crcuito Cerrado
Especificación Eléctrica
¿Tiene curva de par/empuje? Sí
Canales de señal de salida 2
Corriente nominal(A) 6
Inductancia(mH) 3.6
Número de ejes 1
Referencia de voltaje de entrada(V) 24 - 80AC / 36 - 110DC
Resistencia de fase(ohms) 0.4
Resolución del codificador 1000PPR
Tipo de circuito de salida Tipo diferencial
Tipo de codificador Incrementales ópticos
Torque de sujeción(Ncm) 900
Torque de sujeción(oz.in) 1274.5
Especificación Física
Diámetro del eje(mm) 14
Fuente de alimentación Fuente de alimentación
Longitud del cable(mm) 2000
Longitud del eje(mm) 37
Producción en serie Serie YS
Tamaño(mm) Nema 34 (86 x 86)
Tipo de eje de salida Chavetero
