Kit paso a paso de bucle cerrado Nema 24 de 4,0Nm(566,56oz.in) de 1 eje serie TS con Fuente de alimentación

Kit paso a paso de bucle cerrado Nema 24 de 4,0Nm(566,56oz.in) de 1 eje serie TS con Fuente de alimentación

1 Comentarios - Escribir Comentario

M$1,627.40

5 o más M$1,575.20

10 o más M$1,526.40

50 o más M$1,480.60

100 o más M$1,437.20

In Stock: 10000
Model: 1-CLTS40-V41
Gross Weight: 3.40kg
Certificated: ISO, CE

Sold: 173

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Reino Unido

Australia

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

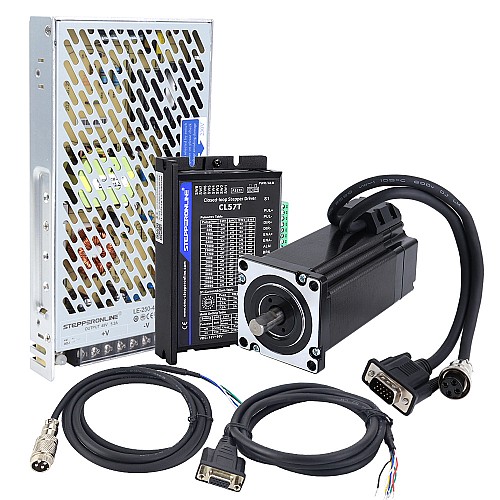

Artículos en el kit

1 x 24HS40-5004D-E1000: motor paso a paso de bucle cerrado de 4,0Nm
1 x CL57T-V41: Drivers para motores paso a paso de bucle cerrado Nema 23/Nema 24 V4.1
1 x LE-250-48: Drivers de fuente de alimentación conmutada de 250W, 48V, 5,2A
1 x CABLE-PC-1: cable de depuración RS232
1 x CE2-M2-20: cables de extensión de codificador y motor de 1,7m

Especificación del motor

Número de pieza: 24HS40-5004D-E1000
Número de fase: 2
Par de retención: 4,0Nm(566,56oz.in)
Corriente nominal/fase: 5.0A
Resistencia de fase: 0,6ohmios
Inductancia: 2,6mH ± 20%(1KHz)
Tamaño del marco: 60 x 60mm
Longitud del cuerpo: 122mm
Diámetro del eje: Φ10mm
Longitud del eje: 21mm
Longitud del eje de corte en D: 15mm
Longitud del cable: 300mm
Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5V
Frecuencia de salida máx.: 60kHZ

Especificación del Drivers

Número de parte: CL57T
Corriente máxima de salida: 0~8A
Voltaje de entrada: +24~48VDC(típico 36VDC)
Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
Frecuencia de entrada de pulso: 0~200kHz
Interfaz de depuración RS232 disponible
Rango de velocidad de funcionamiento más amplio
Calentamiento del motor reducido y más eficiente
Movimiento suave y ruido de motor súper bajo
Protecciones por sobretensión, sobrecorriente y error de seguimiento de posición

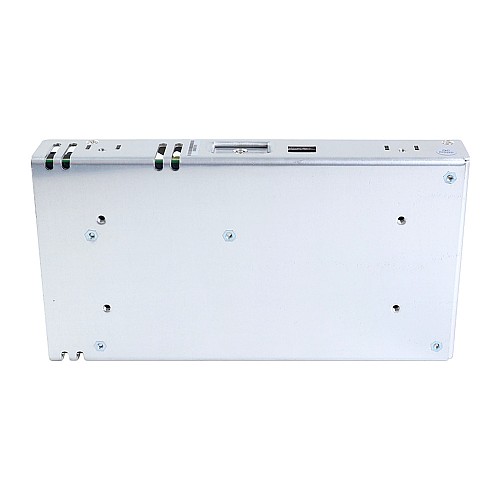

Especificación de fuente de alimentación

Número de pieza: LE-250-48
Voltaje de entrada: 115/230VCA±20%
Frecuencia de entrada: 47-63Hz
Corriente de entrada: 40A/230VAC
Voltaje de salida: 48V
Corriente de salida: 5,2A
Potencia de salida nominal: 250W
Corriente de fuga: <0,5mA/230VCA
Filtro EMI interno
Alta eficiencia y bajo coste
Enfriamiento por aire forzado mediante ventilador CC incorporado
Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión de motor y codificador

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

Conexión del cable de extensión del motor

ALFILER	1	2	3	4
Color	Negro	Verde	Rojo	Azul

Conexión del cable de extensión del codificador

ALFILER	2	3	1	13	11	12
Color	Rojo	Blanco	Negro	Azul	Amarillo	Verde

TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.

Poco a poco iremos sustituyendo las fuentes de alimentación de este kit por el último modelo: LE-250-48. La nueva fuente de alimentación es una fuente de alimentación ultrafina optimizada para la automatización industrial. Durante el proceso de reemplazo, cada almacén puede enviar aleatoriamente versiones nuevas y antiguas.

El CL57T de este kit es la última versión 4.1 que, en comparación con la versión 4.0, abre la interfaz RS232 y proporciona un cable de depuración de forma gratuita, lo que facilita la configuración de parámetros.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	5.2
Inductancia(mH)	2.6
Número de ejes	1
Referencia de voltaje de entrada(V)	24 - 48DC
Resistencia de fase(ohms)	0.6
Resolución del codificador	1000PPR
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	400
Torque de sujeción(oz.in)	566.56
Voltaje de entrada(V)	18 - 50DC
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	10
Fuente de alimentación	Fuente de alimentación
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	125
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Producción en serie	Serie TS
Tamaño(mm)	Nema 24 (60 x 60)
Tipo de eje de salida	D

File	Size
LE-250-48.Manual	258.5KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
24HS40-5004D-E1000.STEP	7.67MB	Download
24HS40-5004D-E1000_Full_Datasheet.pdf	239.17KB	Download
24HS40-5004D-E1000_Torque_Curve.pdf	84.41KB	Download
