YS Series Kit Motor Paso a Paso de Closed Loop 4 Ejes 4,30Nm(608,93oz.in) Nema 34 con Fuente de Alimentación
0 Comentarios - Escribir Comentario
M$6,816.60
5 o más M$6,617.60
10 o más M$6,430.00
50 o más M$6,252.60
100 o más M$6,084.60
  • En stock: 10000
  • Modelo: 4-CLYS48
  • Peso bruto: 17.60kg
  • Certificado: ISO, CE

Opciones Disponibles

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¿Qué significa «producto usado»?
Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.
Este kit CNC incluye:
  • 4 x 34HS31-6004D-E1000: Motor paso a paso de bucle cerrado Nema 34 4,30Nm(608,93oz.in) with con codificador 1000PPR(4000CPR)
  • 4 x CL86Y: Drivers para motores de circuito cerrado serie Y 0-8.5A 20-80VAC/30-110VDC para motor Nema 34
  • 4 x LE-350-60: 350W 60V 5.8A 115/230V Alimentazione elettrica commutabile

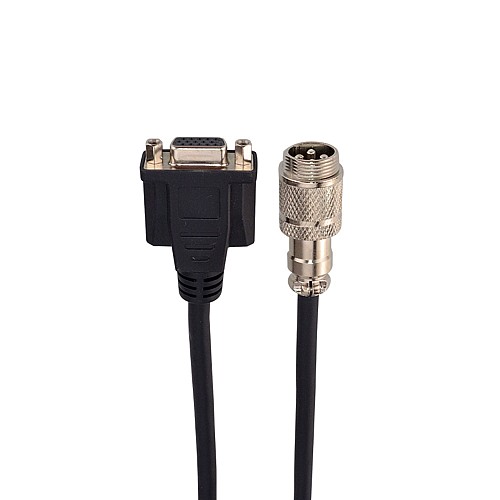

  • 4 x CE2-M2-18: Cable de extensión para motor y encoder AWG18

Especificaciones del Motor

  • Número de pieza: 34HS31-6004D-E1000
  • Número de fases: 2
  • Ángulo de paso: 1.8deg
  • Par de retención: 4,30Nm(608,93oz.in)
  • Corriente nominal por fase: 6.0A
  • Resistencia de fase: 0,3ohms± 10%
  • Inductancia: 2,1mH  ± 20%(1KHz)
  • Tamaño delmArco: 86 x 86mm
  • Longitud del cuerpo: 98mm
  • Diámetro del eje: Φ14mm
  • Longitud del eje: 37mm
  • Longitud del eje con chavetero: 25mm
  • Longitud del cable: 300mm
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones del Encoder

  • Tipo de circuito de salida: Tipo diferencial
  • Tipo de encoder: Incremental óptico
  • Resolución del encoder: 1000PPR(4000CPR)
  • Canales de señal de salida: 2 canales
  • Tensión de alimentación mínima: 4.5V
  • Tensión de alimentación máxima: 5V
  • Corriente de salida: 25mA
  • Tensión de salida alta: 4.5V
  • Tensión de salida baja: 4.2-4.3V
  • Frecuencia máxima de salida: 60kHz

Especificaciones del Controlador

  • Corriente de pico de salida: 0~8.5A(0~6RMS)
  • Tensión de entrada: 20~80VAC/30~110VDC(típica 48/60VDC)
  • Corriente de señal lógica: 7~16mA(típica 10mA)
  • Frecuencia de entrada de pulsos: 0~200kHz
  • Ancho de pulso: 2.5μS
  • Resistencia de aislamiento: 500MΩ

Especificaciones de la Fuente de Alimentación

  • Número de pieza: LE-350-60
  • Tensión de entrada: 115/230VAC ± 20%
  • Frecuencia de entrada: 47-63Hz
  • Corriente de entrada: 40A / 230VAC
  • Tensión de salida: 60V
  • Corriente de salida: 5.8A
  • Potencia de salida nominal: 350W
  • Corriente de fuga: <0.5mA / 230VAC
  • Dimensiones: 215*115*30 mm(L*W*H)
  • Filtro EMI interno
  • Alta eficiencia y bajo costo
  • Refrigeración por aire forzado mediante ventilador DC integrado
  • Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión del Motor y el Encoder

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Encoder
EA+
VCC
GND
EB+
EB-
EA-
Las funciones comunes de los controladores de la serie Y han sido configuradas y pueden usarse sin depuración. Si se requiere una depuración adicional, haga clic aquí para comprar el cable de depuración necesario.
El motor incluye un cable altamente flexible que puede doblarse 8 millones de veces sin fallar.
Tipo de producto
Tipo de producto Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida 2
Corriente nominal(A) 6.0
Inductancia(mH) 2.1
Número de ejes 4
Referencia de voltaje de entrada(V) 24 - 80AC / 36 - 110DC
Resistencia de fase(ohms) 0.3
Resolución del codificador 1000PPR
Tipo de circuito de salida Tipo diferencial
Tipo de codificador Incrementales ópticos
Torque de sujeción(Ncm) 430
Torque de sujeción(oz.in) 608.93
¿Tiene curva de par/empuje? Sí
Especificación Física
Diámetro del eje(mm) 14
Fuente de alimentación Fuente de alimentación
Longitud del eje(mm) 37
Método de inventario Inventario dedicado
Producción en serie Serie YS
Tamaño(mm) Nema 34 (86 x 86)
Tipo de eje de salida Chavetero



File Size
34HS31-6004D-E1000.STEP 8.59MB Download
LE-350-60.STEP 2.28MB Download
LE-350-60.pdf 229.51KB Download
CL86Y.STP 5.44MB Download
CE2-M2-18.pdf 115.55KB Download
CL86Y_User_Manual.pdf 819.42KB Download
34HS31-6004D-E1000_Full_Datasheet.pdf 82.73KB Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip 31.1MB Download
