CN en oferta - Servomotor fácil integrado NEMA 23 90W 3000rpm 0.3Nm(42.49oz.in) 20-50VDC Servomotor DC sin escobillas

-27 %

CN en oferta - Servomotor fácil integrado NEMA 23 90W 3000rpm 0.3Nm(42.49oz.in) 20-50VDC Servomotor DC sin escobillas

1 Comentarios - Escribir Comentario

M$1,669.20

M$1,221.40

En stock: 10000
Modelo: CN-iSV57T-090
Peso bruto: 1.20kg
Certificado: ISO, CE, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

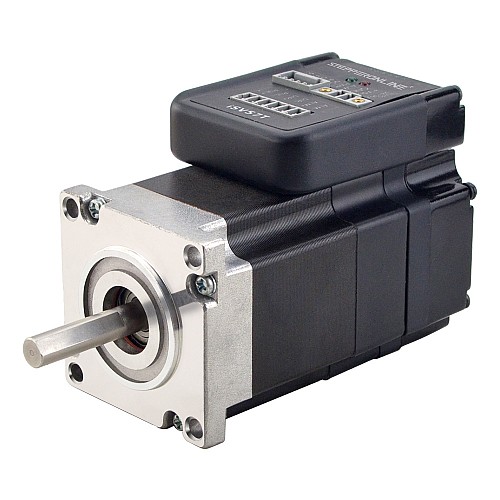

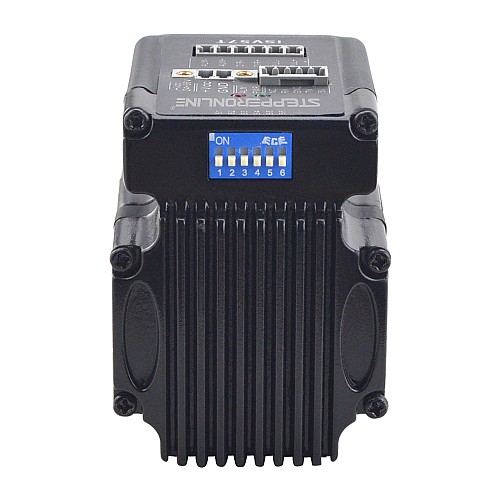

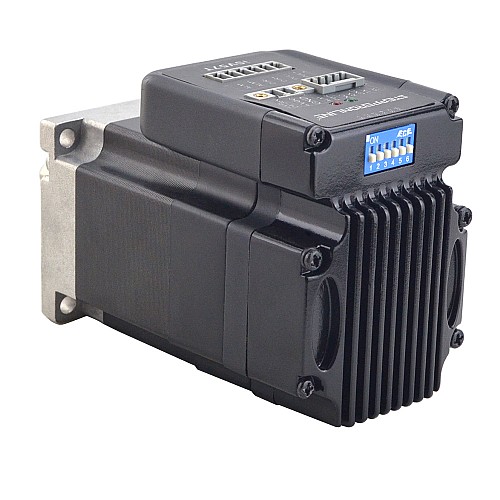

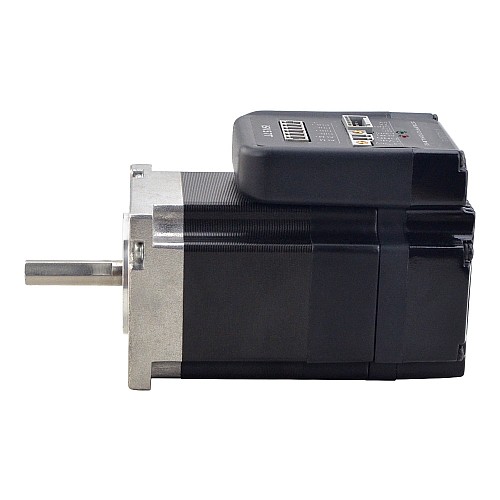

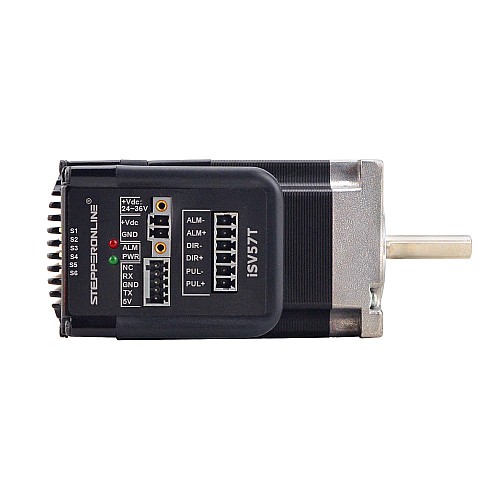

El servomotor integrado iSV57T-090 es un motor sin escobillas de tamaño de marco de 57mm integrado con un codificador de 16bits y un servoaccionamiento. Con un tamaño muy compacto y con todos los componentes integrados, el iSV57T-090 puede ahorrar espacio de montaje, eliminar la conexión del codificador y el tiempo de cableado del motor, reducir las interferencias y cortar/reducir los costos de mano de obra y cables. Tamaño compacto integrado para ahorrar espacio de montaje y tiempo de configuración, y reducir la interferencia eléctrica.

Características clave

Voltaje de entrada 20-50VCC, corriente máxima de salida 0-6A
Entrada de comando de paso y dirección para control de posición
Tamaño de montaje compatible con motor paso a paso
Movimiento suave del motor y excelente tiempo de respuesta.
Entradas de control aisladas de Pulso, Dirección
Salidas en posición y de falla a Driveres de movimiento externos para controles completos del sistema
Protección contra sobrevoltaje, sobrecorriente y error de posición

Especificaciones eléctricas

Número de pieza del fabricante: iSV57T-090
Potencia nominal (W): 90W
Voltaje de entrada: +20~50V CC(típico 36V CC)
Par nominal (Nm/oz.in): 0,3/42,49(Nm/oz.in)
Par máximo (Nm/oz.in): 0.8/113.29(Nm/oz.in)
Velocidad nominal (rpm): 3000rpm
Velocidad máxima (rpm): 4000rpm
Corriente máxima de salida: 0~6A
Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
Frecuencia de entrada de pulso: 0~300kHz
Voltaje de pulso: 5V (Conecte una resistencia de 2K ohm en serie, si es de 24V)
Resistencia de aislamiento: 100MΩ

Especificaciones físicas

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 108mm
Diámetro del eje: 8mm
Longitud del eje de corte en D: 27mm
Longitud del eje: 33mm
Peso: 0,95kg

Entorno operativo y otras especificaciones(Tj = 25℃/77℉)

Refrigeración: refrigeración natural o refrigeración forzada
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
Temperatura ambiente: 0℃ - 40℃
Humedad: 40%HR - 90%HR
Temperatura de funcionamiento (disipador de calor): 70℃ máx.
Vibración: 10-50Hz / 0,15mm
Temperatura de almacenamiento: -20℃ - 65℃

Lista de equipaje

1 x iSV57T-090
1 x CABLE-PC-i(PJ): Cable RS232

Para hacer coincidir las cajas de engranajes planetarios de la serie EG, acortamos el eje del motor de 33mm a 21mm. El nuevo número de modelo es: iSV57T-090S. Creemos que un eje más corto no afectará a la mayoría de las aplicaciones, por lo que reemplazaremos gradualmente este modelo con la versión más corta.

El valor del voltaje no afecta el par nominal del servomotor, pero sí afecta la velocidad nominal del motor. Cuanto menor sea el voltaje, menor será la velocidad nominal que puede alcanzar el motor.

Para obtener más información sobre las diferencias entre todos los servomotores vendidos en STEPPERONLINE, consulte este artículo.

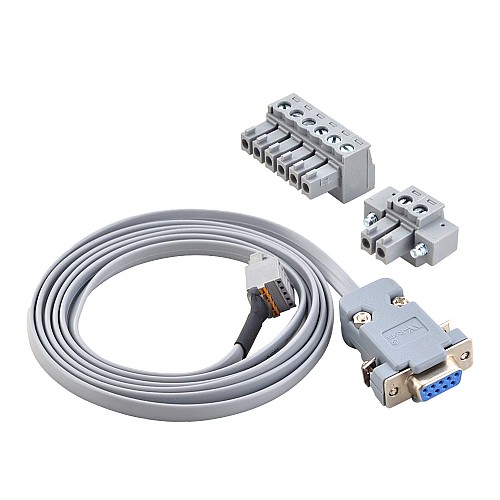

Si necesita una interfaz USB para conectarse a la PC, compre un cable C006 adicional.

Tipo de producto
Tipo de producto	Servomotor integrado
Especificación Eléctrica
Con freno	No
Corriente de señal lógica(mA)	7~16
Corriente máxima de salida(A)	0~6
Frecuencia de entrada de pulsos(kHz)	0~300
Modos de control	Modo pulso
Par máximo(Nm)	0.8
Par nominal(Nm)	0.3
Potencia nominal(W)	90
Resolución del codificador	16bit
Tipo de codificador	Magnético Incremental
Velocidad máxima(rpm)	4000
Velocidad nominal(rpm)	3000
Voltaje de entrada(V)	20 - 50VDC
Voltaje de pulso(V)	5
Especificación Física
Clasificación del IP	20
Diámetro del eje(mm)	8
Enchufe de aviación o no	No
Integrado o no	Sí
Longitud del cuerpo(mm)	108
Longitud del eje(mm)	33
Tamaño(mm)	57 x 57

File	Size
ISV57T-90.STEP	9.16MB	Download
Tuning Software: iSV-T_STEPPERONLINE	1.42MB	Download
iSV57T-090_Full_Datasheet.pdf	124.13KB	Download
iSV57T(S)_Manual.pdf	1.25MB	Download
ISV57T-090_Torque_Speed_Curve.pdf	150.03KB	Download

Etiquetas: Diámetro del eje (mm): 8, Longitud del eje (mm): 33, Resolución del codificador: 16bit, Longitud del cuerpo (mm): 108, Tamaño (mm): 57 x 57, Tipo de producto: Servomotor integrado, Tipo de codificador: Magnético incremental, Velocidad nominal (rpm): 3000, Par nominal (Nm): 0.3, Potencia nominal (W): 90, Par máximo (Nm): 0.8, Clasificación del IP: 20, Modos de control: Pulse Mode, Voltaje de entrada (V): 20~50VDC, Velocidad máxima (rpm): 4000, Corriente máxima de salida (A): 0~6, Corriente de señal lógica (mA): 7~16, Frecuencia de entrada de pulsos (kHz): 0~300, Voltaje de pulso (V): 5, Con freno: No, Integrado o no: Sí, Enchufe de aviación o no: No
