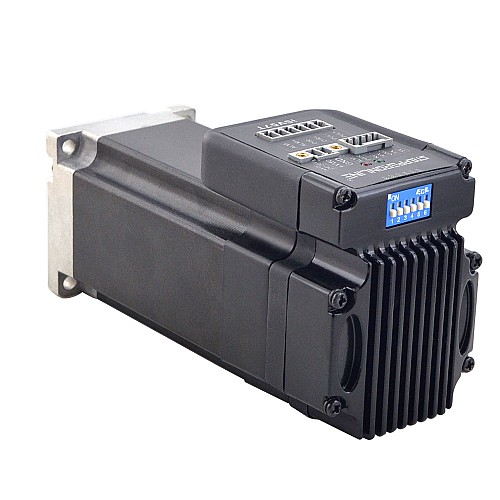

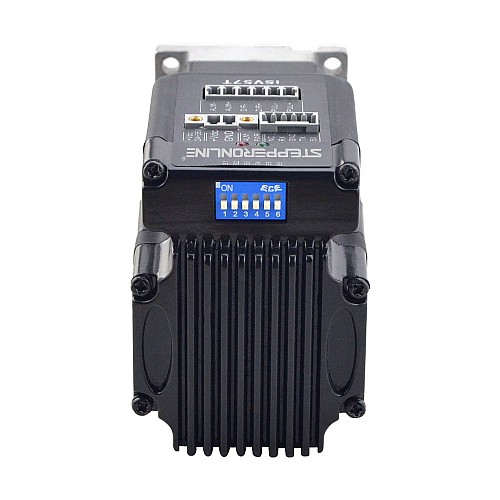

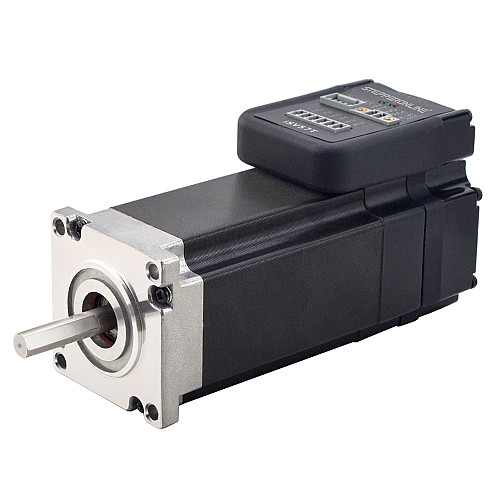

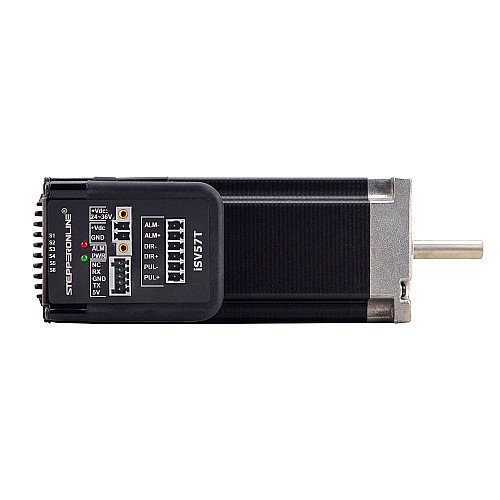

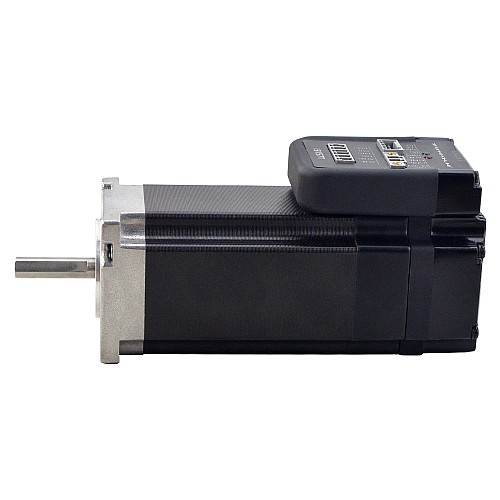

NEMA 23 Easy Servomotor integrado 180W 3000rpm 0.6Nm(84.98oz.in) 20-50VDC Servomotor

El servomotor integrado iSV57T-180 es un motor sin escobillas de tamaño de marco de 57mm integrado con un codificador de 16bits y un servoaccionamiento. Con un tamaño muy compacto y con todos los componentes integrados, el iSV57T-180 puede ahorrar espacio de montaje, eliminar la conexión del codificador y el tiempo de cableado del motor, reducir las interferencias y cortar/reducir los costos de mano de obra y cables. Tamaño compacto integrado para ahorrar espacio de montaje y tiempo de configuración, y reducir la interferencia eléctrica.

Características clave

• Voltaje de entrada 20-50VCC, corriente máxima de salida 0-6A
• Entrada de comando de paso y dirección para control de posición
• Tamaño de montaje compatible con motor paso a paso
• Movimiento suave del motor y excelente tiempo de respuesta.
• Entradas de control aisladas de Pulso, Dirección
• Salidas en posición y de falla a Driveres de movimiento externos para controles completos del sistema
• Protección contra sobrevoltaje, sobrecorriente y error de posición

Especificaciones eléctricas

• Número de pieza del fabricante: iSV57T-180
• Potencia nominal (W): 180W
• Voltaje de entrada: +20~50V CC(típico 36V CC)
• Par nominal (Nm/oz.in): 0,6/84,98(Nm/oz.in)
• Par máximo (Nm/oz.in): 1.1/155.77(Nm/oz.in)
• Velocidad nominal (rpm): 3000rpm
• Velocidad máxima (rpm): 4000rpm
• Corriente máxima de salida: 0~6A
• Corriente de señal lógica: 7 ~ 16mA (típico 10mA)
• Frecuencia de entrada de pulso: 0~300kHz
• Voltaje de pulso: 5V(Conecte una resistencia de 2K ohm en serie, si es de 24V)
• Resistencia de aislamiento: 100MΩ

Especificaciones físicas

• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 148mm
• Diámetro del eje: 8mm
• Longitud del eje de corte en D: 27mm
• Longitud del eje: 33mm
• Peso: 1,54kg

Entorno operativo y otras especificaciones (Tj = 25℃/77℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 40℃
• Humedad: 40%HR - 90%HR
• Temperatura de funcionamiento (disipador de calor): 70℃ máx.
• Vibración: 10-50 Hz / 0,15 mm
• Temperatura de almacenamiento: -20℃ - 65℃

Lista de equipaje

• 1 x iSV57T-180
• 1 x CABLE-PC-i(PJ): Cable RS232
