-25 %
CN en oferta - Servomotor fácil integrado NEMA 23 130W 3000rpm 0.45Nm(63.73oz.in) 20-50VDC Servomotor
M$1,791.80
M$1,335.00
5 o más M$1,280.00
10 o más M$1,229.20
50 o más M$1,182.40
100 o más M$1,139.00
- En stock: 10000
- Modelo: CN-iSV57T-130
- Peso bruto: 1.45kg
- Certificado: ISO, CE

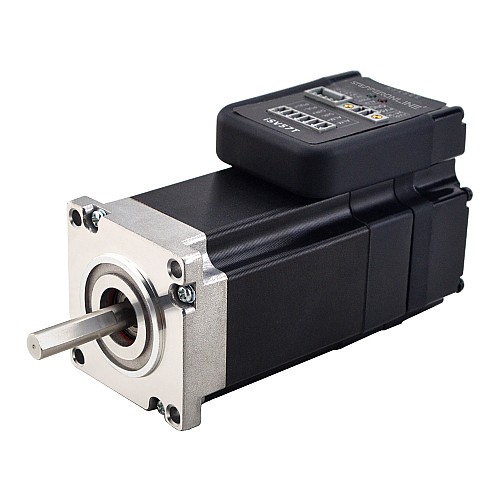

El servomotor integrado iSV57T-130 es un motor sin escobillas de tamaño de marco de 57mm integrado con un codificador de 16bits y un servoaccionamiento. Con un tamaño muy compacto y con todos los componentes integrados, el iSV57T-130 puede ahorrar espacio de montaje, eliminar la conexión del codificador y el tiempo de cableado del motor, reducir las interferencias y cortar/reducir los costos de mano de obra y cables. Tamaño compacto integrado para ahorrar espacio de montaje y tiempo de configuración, y reducir la interferencia eléctrica.
El iSV57T-130S es similar a este motor, pero tiene un eje de salida más corto. Las diferencias entre estos dos motores son las siguientes.
| Modelo | Longitud del eje | Longitud del eje con corte en D |
 |
 |
15mm |
 |
 |
27mm |
Características clave
- Voltaje de entrada 20-50VCC, corriente máxima de salida 0-6A
- Entrada de comando de paso y dirección para control de posición
- Tamaño de montaje compatible con motor paso a paso
- Movimiento suave del motor y excelente tiempo de respuesta.
- Entradas de control aisladas de Pulso, Dirección
- Salidas en posición y de falla a Driveres de movimiento externos para controles completos del sistema
- Protección contra sobrevoltaje, sobrecorriente y error de posición
Especificaciones eléctricas
- Número de pieza del fabricante: iSV57T-130
- Potencia nominal (W): 130W
- Voltaje de entrada: +20~50V CC(típico 36V CC)
- Par nominal (Nm/oz.in): 0,45/63,73(Nm/oz.in)
- Par máximo (Nm/oz.in): 1,1/155,80(Nm/oz.in)
- Velocidad nominal (rpm): 3000rpm
- Velocidad máxima (rpm): 4000rpm
- Corriente máxima de salida: 0~6A
- Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
- Frecuencia de entrada de pulso: 0~300kHz
- Voltaje de pulso: 5v (Conecte una resistencia de 2K ohm en serie, si es de 24V)
- Resistencia de aislamiento: 100MΩ
Especificaciones físicas
- Tamaño del marco: 57 x 57mm
- Longitud del cuerpo: 128mm
- Diámetro del eje: 8mm
- Longitud del eje de corte en D: 27mm
- Longitud del eje: 33mm
- Peso: 1,25kg
Entorno operativo y otras especificaciones (Tj = 25℃/77℉)
- Refrigeración: refrigeración natural o refrigeración forzada
- Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
- Temperatura ambiente: 0℃ - 40℃
- Humedad: 40%HR - 90%HR
- Temperatura de funcionamiento (disipador de calor): 70℃ máx.
- Vibración: 10-50Hz / 0,15mm
- Temperatura de almacenamiento: -20℃ - 65℃
Lista de equipaje
- 1 x iSV57T-130
- 1 x CABLE-PC-i(PJ): Cable RS232
Si necesita una interfaz USB para conectarse a la PC, compre un cable C006 adicional.
Para hacer coincidir las cajas de engranajes planetarios de la serie EG, acortamos el eje del motor de 33mm a 21mm. El nuevo número de modelo es: iSV57T-130S. Creemos que un eje más corto no afectará a la mayoría de las aplicaciones, por lo que reemplazaremos gradualmente este modelo con la versión más corta.
El valor del voltaje no afecta el par nominal del servomotor, pero sí afecta la velocidad nominal del motor. Cuanto menor sea el voltaje, menor será la velocidad nominal que puede alcanzar el motor.
