NEMA 23 Easy Servomotor integrado 90W 3000rpm 0.3Nm(42.49oz.in) 20-50VDC Servomotor - Eje corto

NEMA 23 Easy Servomotor integrado 90W 3000rpm 0.3Nm(42.49oz.in) 20-50VDC Servomotor - Eje corto

6 Comentarios - Escribir Comentario

M$1,669.20

5 o más M$1,612.00

10 o más M$1,558.80

50 o más M$1,509.00

100 o más M$1,462.20

En stock: 10000
Modelo: iSV57T-090S
Peso bruto: 1.20kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Reino Unido

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

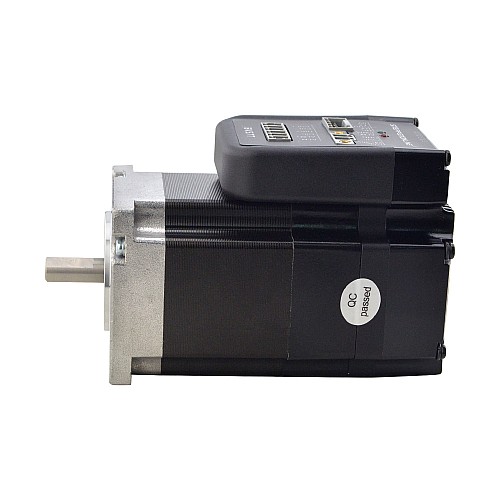

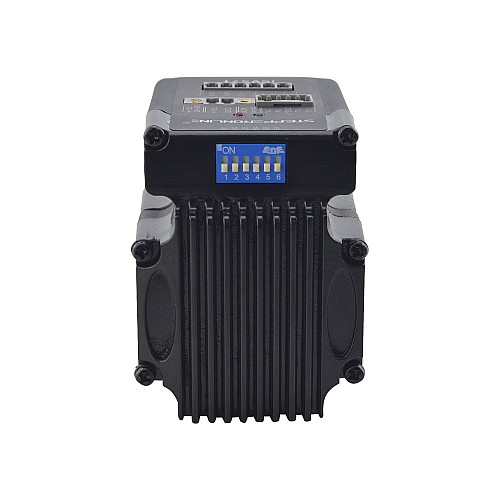

El servomotor integrado iSV57T-090S es un motor sin escobillas de tamaño de marco de 57mm integrado con un codificador de 16bits y un servoaccionamiento. Con un tamaño muy compacto y con todos los componentes integrados, el iSV57T-090S puede ahorrar espacio de montaje, eliminar la conexión del codificador y el tiempo de cableado del motor, reducir las interferencias y cortar/reducir los costos de mano de obra y cables. Tamaño compacto integrado para ahorrar espacio de montaje y tiempo de configuración, y reducir la interferencia eléctrica.

Características clave

Voltaje de entrada 20-50VCC, corriente máxima de salida 0-6A
Entrada de comando de paso y dirección para control de posición
Tamaño de montaje compatible con motor paso a paso
Movimiento suave del motor y excelente tiempo de respuesta.

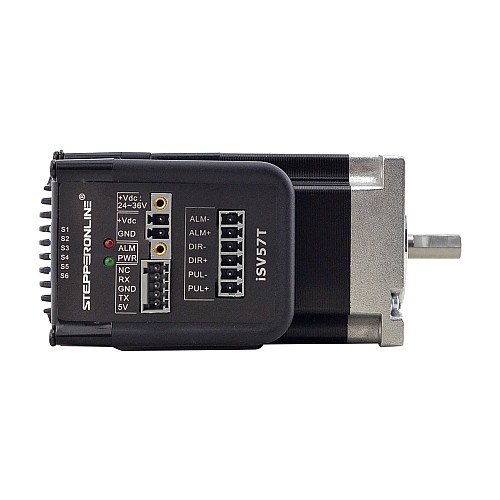

Entradas de control aisladas de Pulso, Dirección
Salidas en posición y de falla a Driveres de movimiento externos para controles completos del sistema
Protección contra sobrevoltaje, sobrecorriente y error de posición

Especificaciones eléctricas

Número de pieza del fabricante: iSV57T-090S
Potencia nominal (W): 90W
Voltaje de entrada: +20~50V CC (típico 36V CC)
Par nominal (Nm/oz.in): 0,3/42,49(Nm/oz.in)
Par máximo (Nm/oz.in): 0.8/113.29(Nm/oz.in)
Velocidad nominal (rpm): 3000rpm
Velocidad máxima (rpm): 4000rpm
Corriente máxima de salida: 0~6A
Codificador: codificador incremental
Corriente de señal lógica: 7 ~ 16mA (típico 10mA)
Frecuencia de entrada de pulso: 0~300kHz
Voltaje de pulso: 5V (Conecte una resistencia de 2K ohm en serie, si es de 24V)
Resistencia de aislamiento: 100MΩ

Especificaciones físicas

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 108mm
Diámetro del eje: 8mm
Longitud del eje de corte en D: 15mm
Longitud del eje: 21mm
Peso: 0,95kg

Entorno operativo y otras especificaciones(Tj = 25℃/77℉)

Refrigeración: refrigeración natural o refrigeración forzada
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
Temperatura ambiente: 0℃ - 40℃
Humedad: 40%HR - 90%HR
Temperatura de funcionamiento (disipador de calor): 70℃ máx.
Vibración: 10-50Hz/0,15mm
Temperatura de almacenamiento: -20℃ - 65℃

Lista de equipaje

1 x iSV57T-090S
1 x CABLE-PC-i(PJ): Cable RS232

La longitud del eje de 21mm puede coincidir directamente con la caja de cambios planetaria de la serie EG

El valor del voltaje no afecta el par nominal del servomotor, pero sí afecta la velocidad nominal del motor. Cuanto menor sea el voltaje, menor será la velocidad nominal que puede alcanzar el motor.

Para obtener más información sobre las diferencias entre todos los servomotores vendidos en STEPPERONLINE, consulte este artículo.

Si necesita una interfaz USB para conectarse a la PC, compre un cable C006 adicional.

Tipo de producto
Tipo de producto	Motor integrado
Especificación Eléctrica
Con freno	No
Corriente de señal lógica(mA)	7~16
Corriente máxima de salida(A)	0~6
Frecuencia de entrada de pulsos(kHz)	0~300
Modos de control	Modo pulso
Par máximo(Nm)	0.8
Par nominal(Nm)	0.3
Potencia nominal(W)	90
Resolución del codificador	16bit
Tipo de codificador	Magnético Incremental
Velocidad máxima(rpm)	4000
Velocidad nominal(rpm)	3000
Voltaje de entrada(V)	20 - 50VDC
Voltaje de pulso(V)	5
Especificación Física
Clasificación del IP	20
Diámetro del eje(mm)	8
Enchufe de aviación o no	No
Integrado o no	Sí
Longitud del cuerpo(mm)	108
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Tamaño(mm)	57 x 57

File	Size
ISV57T-90S.STEP	9.16MB	Download
Tuning Software: iSV-T_STEPPERONLINE	1.42MB	Download
iSV57T-090S_Full_Datasheet.pdf	124.07KB	Download
iSV57T(S)_Full_Manual.pdf	1.25MB	Download
ISV57T-090S_Torque_Speed_Curve.pdf	150.1KB	Download

Etiquetas: Diámetro del eje (mm): 8, Longitud del eje (mm): 21, Resolución del codificador: 16bit, Longitud del cuerpo (mm): 108, Tamaño (mm): 57 x 57, Tipo de producto: Motor integrado, Tipo de codificador: Magnético incremental, Velocidad nominal (rpm): 3000, Par nominal (Nm): 0.3, Potencia nominal (W): 90, Par máximo (Nm): 0.8, Clasificación del IP: 20, Modos de control: Pulse Mode, Voltaje de entrada (V): 20~50VDC, Velocidad máxima (rpm): 4000, Corriente máxima de salida (A): 0~6, Corriente de señal lógica (mA): 7~16, Frecuencia de entrada de pulsos (kHz): 0~300, Voltaje de pulso (V): 5, Con freno: No, Integrado o no: Sí, Enchufe de aviación o no: No, Método de inventario: Inventario dedicado
