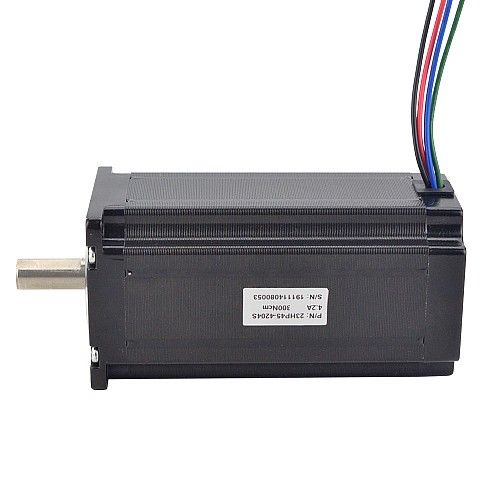

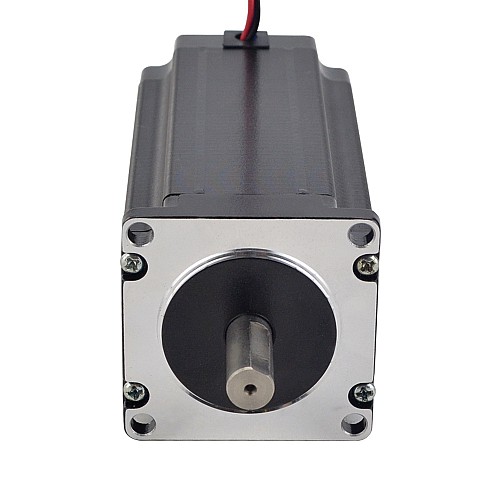

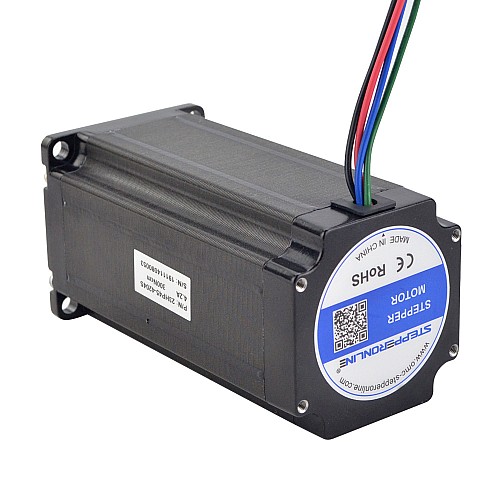

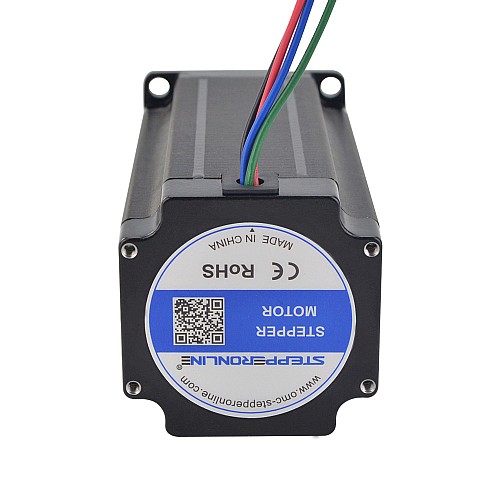

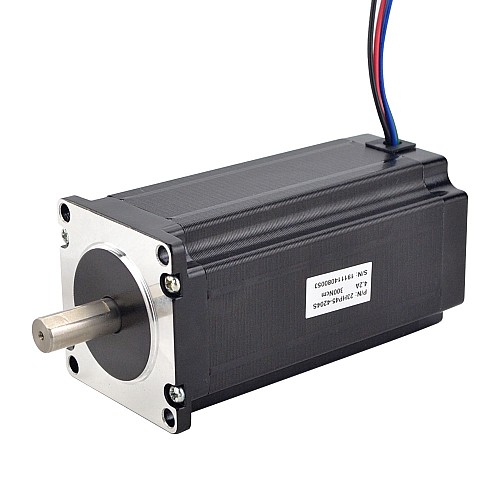

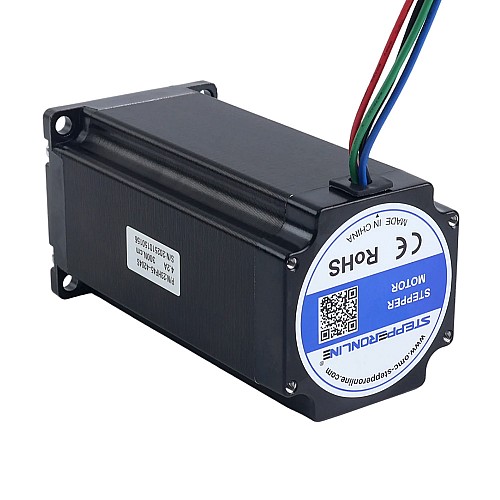

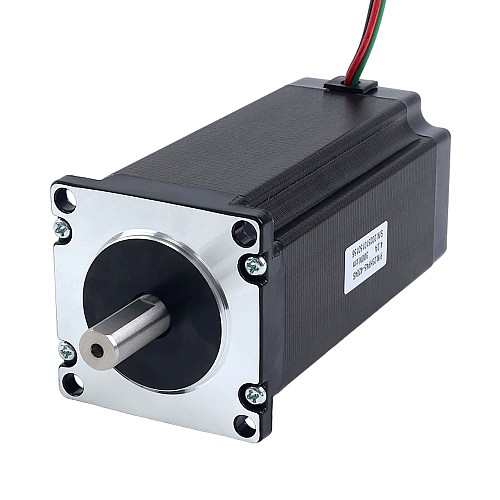

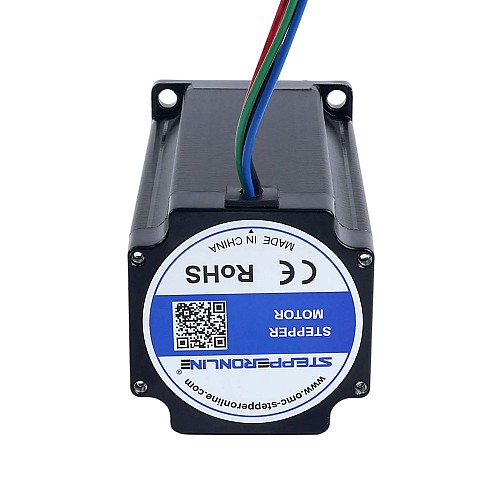

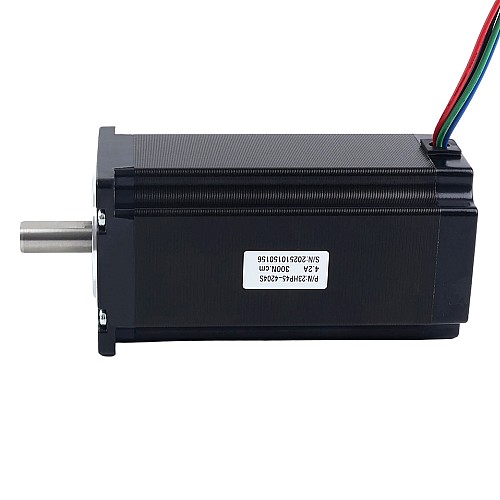

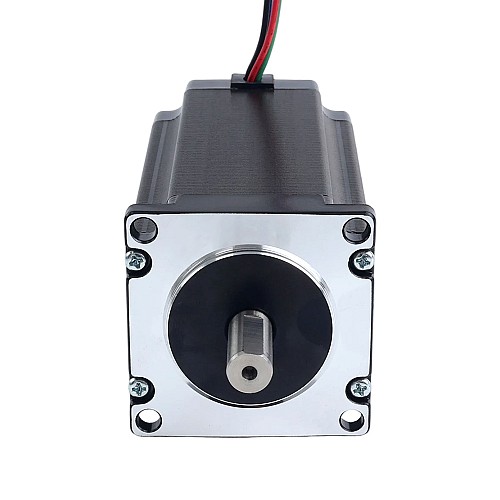

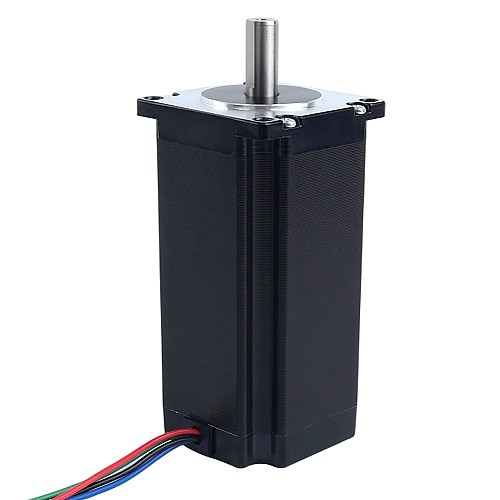

Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC

Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
Serie P Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A paso CNC
2 Comentarios - Escribir Comentario
M$715.20
5 o más M$673.80
10 o más M$636.80
50 o más M$603.80
100 o más M$574.00
  • In Stock: 10000
  • Model: 23HP45-4204S
  • Gross Weight: 1.79kg
  • Certificated: ISO, CE, UKCA, RoHS
Sold: 562

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.
Elija un almacén local y obtenga más beneficios!
Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

  • Número de pieza del fabricante: 23HP45-4204S
  • Número de fase: 2
  • Ángulo de paso: 1,8grados
  • Par de retención: 3,0Nm(425oz.in)
  • Corriente nominal/fase: 4,2A
  • Resistencia de fase: 0,88ohmios±10%
  • Inductancia: 3,4mH±20 %(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificación física

  • Tamaño del marco: 57 x 57mm
  • Longitud del cuerpo: 113mm
  • Diámetro del eje: Φ10mm
  • Longitud del eje: 24mm
  • Longitud del eje tipo D: 20mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 400mm
  • Peso: 1,6kg

Conexión

A+
A-
B+
B-
NEGRO
VERDE
ROJO
AZUL
Tipo de producto
Tipo de producto Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.) 1.8
Bipolar/Unipolar Bipolar
Corriente nominal(A) 4.2
Inductancia(mH) 3.4
Resistencia de fase(ohms) 0.88
Torque de sujeción(Ncm) 300
Torque de sujeción(oz.in) 425
¿Tiene curva de par/empuje? Sí
Especificación Física
Diámetro del eje(mm) 10
Eje simple/eje doble Eje único
Longitud del cable(mm) 400
Longitud del cuerpo(mm) 113
Longitud del eje(mm) 24
Método de inventario Inventario dedicado
No. de cables 4
Peso(gramos) 1600
Producción en serie P
Tamaño(mm) Nema 23 (57 x 57)
Tipo de eje de salida D



  • Eje del motor
  • Cable
  • Conector
  • Encoder
  • Freno
  • Caja de cambios


File Size
23HP45-4204S.STEP 1.5MB Download
23HP45-4204S_Torque_Curve.pdf 167.13KB Download
23HP45-4204S_Full_Datasheet.pdf 211.89KB Download
