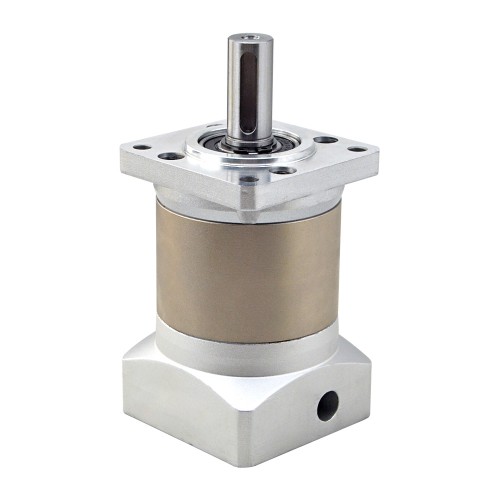

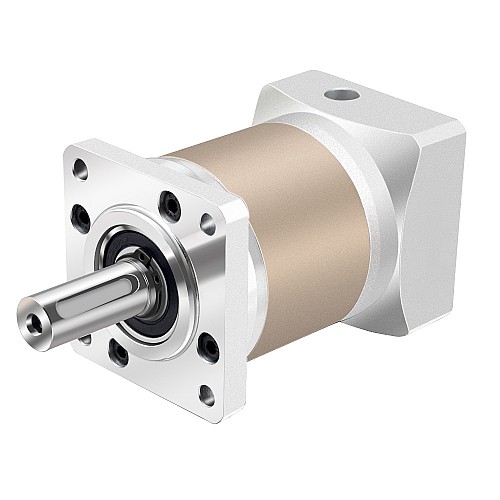

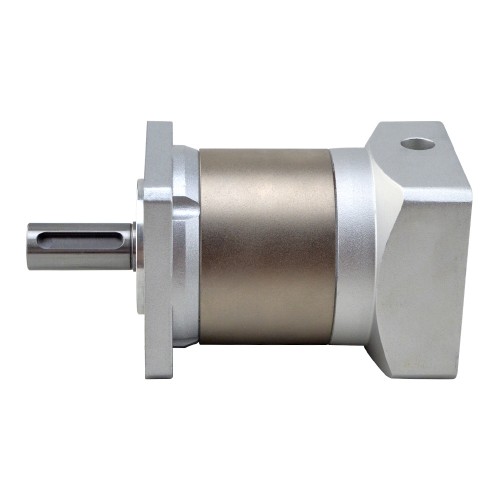

Reductor planetario Relación de transmisión, 20:1, de 20arc-min para Motor Nema 23 de eje de 10mm

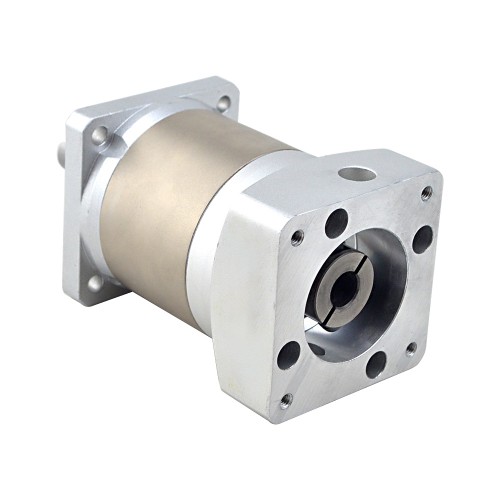

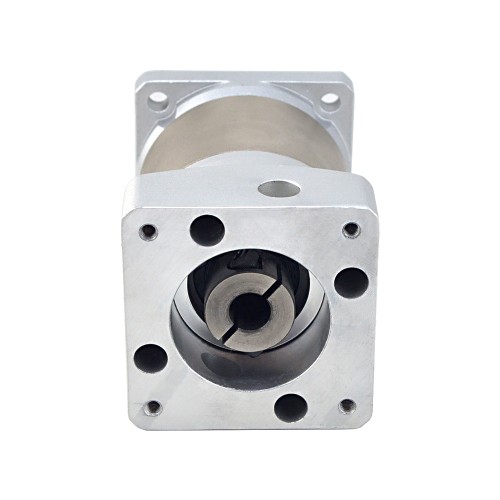

El tamaño de esta caja de cambios es de 60 x 60mm y el diámetro del eje de entrada es de 10mm. Esta Reductor planetario de alta precisión pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 20:1 y una holgura máxima de 20arc-min. Es una excelente opción para aplicaciones que requieren buena precisión y confiabilidad a un valor excepcional. Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier eje estándar de 10 mm de diámetro de motor paso a paso Nema 23 y motor de CC sin escobillas.

Especificaciones de la caja de cambios

• Número de pieza: EG23-G20-D10
• Tipo de caja de cambios: Engranaje recto
• Material del engranaje: Acero aleado
• Relación de transmisión: 20:1
• Eficiencia: 94%
• Momento de inercia: 0.03kg·cm²
• Juego en vacío: <= 20arcmin
• Par máximo permitido: 30Nm(265,52lb-in)
• Momento Par admisible: 60Nm(531,04lb-in)
• Ruido: <=55dB(1000rpm)/65dB(3000rpm)
• Clasificación impermeable: IP54
• Vida útil: 20000horas

Especificaciones físicas

• Tamaño del marco: 60 x 60mm
• Reductor Longitud: 89,5mm

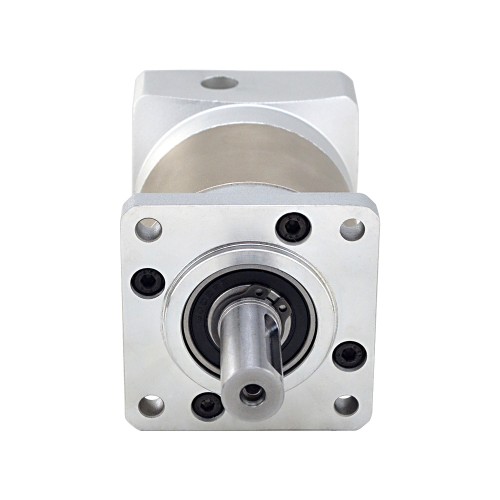

• Tipo de eje de salida: forma clave
• Diámetro del eje de salida: Φ14mm
• Longitud del eje de salida: 35mm
• Diámetro del eje de entrada: Φ10mm
• Longitud del eje de entrada: 12-31mm
