Redondo Nema 14 0,9 grados 9,5Ncm(13,5oz.in) 0,43A Φ36x21,5mm con polea

1 Comentarios - Escribir Comentario

M$280.40

5 o más M$267.20

10 o más M$255.20

50 o más M$244.20

100 o más M$234.20

En stock: 10000
Modelo: 14HR09-0434S-C1
Peso bruto: 0.35kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

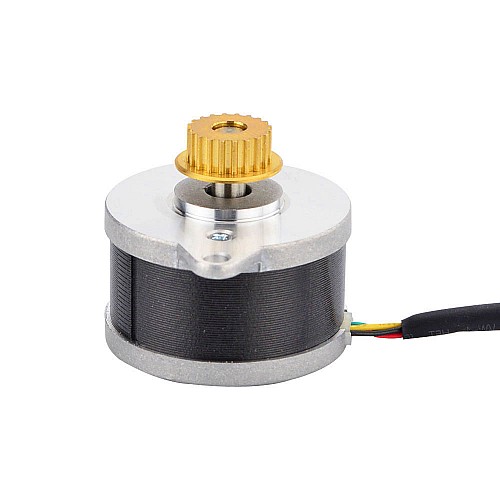

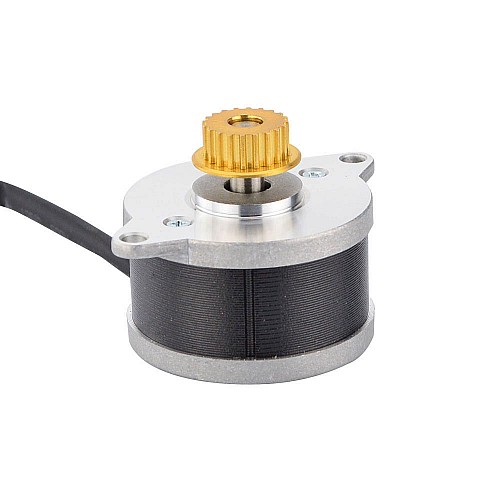

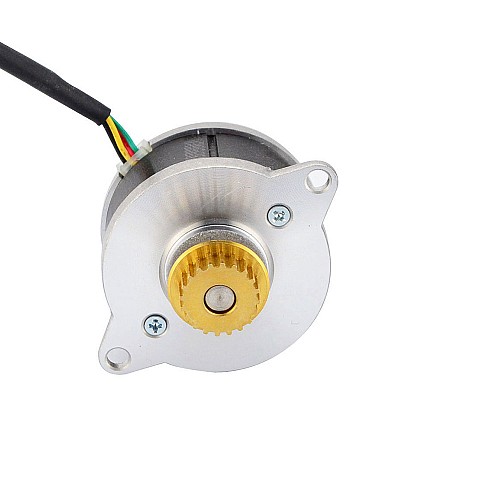

Este motor paso a paso Nema 14 bipolar híbrido redondo personalizado con ángulo de paso de 0,9grados y tamaño Φ36x21,5mm. Tiene 4 cables, cada fase consume 0,43A 3,83V, con un par de retención de 9,5Ncm(13,5oz.in). Hay disponible una polea MXL de 20 dientes, es una buena opción para cámara y monitor.

Especificación eléctrica

Número de pieza del fabricante: 14HR09-0434S-C1
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,9grados
Par de sujeción: 9,5Ncm(13,5oz.in)
Corriente nominal/fase: 0.425A
Resistencia de fase: 9,0ohms
Inductancia: 5.0mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: Φ36.5mm
Longitud del cuerpo: 21,5mm
Diámetro del eje: Φ5mm
Longitud del eje: 11,7mm
Perfil de polea: MXL
Número de dientes: 20
Paso de polea: 2.032mm
Diámetro de paso: Φ12.94
Apéndice Diámetro del círculo: Φ12.43
Material de la polea: latón H59
Número de conductores: 4 con conector PH-4
Longitud del cable: 120mm
Peso: 130g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	0.9
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	0.425
Inductancia(mH)	5
Resistencia de fase(ohms)	9
Torque de sujeción(Ncm)	9.5
Torque de sujeción(oz.in)	13.5
¿Tiene curva de par/empuje?	No
Especificación Física
Diámetro del eje(mm)	5
Eje simple/eje doble	Eje único
Longitud del cable(mm)	120
Longitud del cuerpo(mm)	21.5
Longitud del eje(mm)	11.7
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	130
Producción en serie	S
Tamaño(mm)	Nema 14 (Φ36)
Tipo de eje de salida	O

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
14HR09-0434S-C1_Full_Datasheet	143.53KB	Download
