Nema 14 Bipolar 1.8deg 23Ncm(32.57oz.in) 0.5A 35x35x42mm 4 Hilos

Caliente

Nema 14 Bipolar 1.8deg 23Ncm(32.57oz.in) 0.5A 35x35x42mm 4 Hilos

7 Comentarios - Escribir Comentario

M$208.80

5 o más M$199.00

10 o más M$190.00

50 o más M$181.80

100 o más M$174.20

En stock: 10000
Modelo: 14HS17-0504S
Peso bruto: 0.30kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

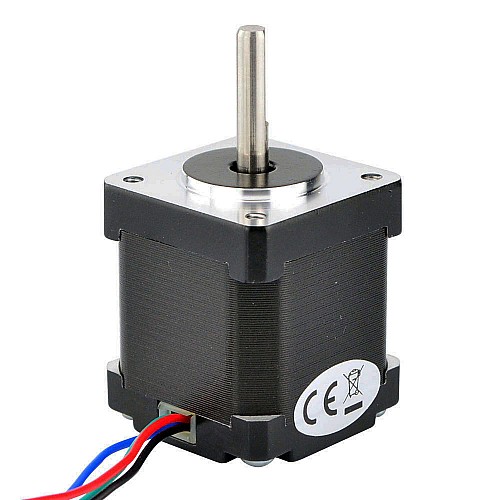

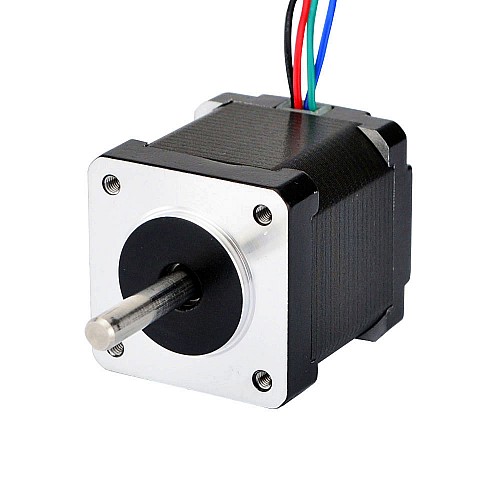

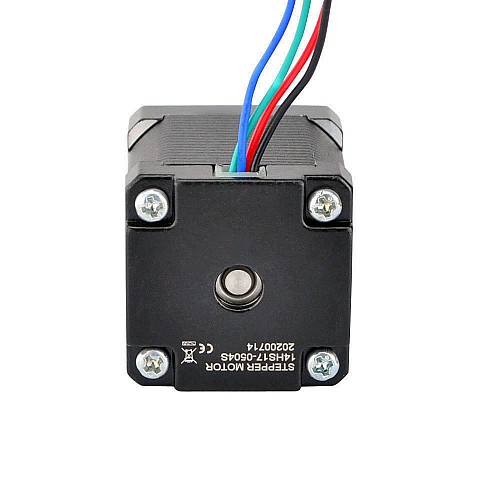

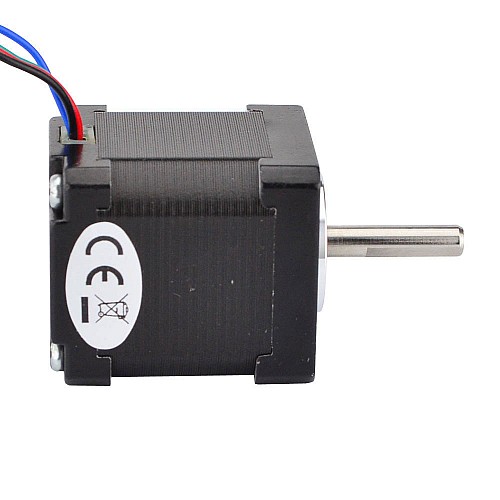

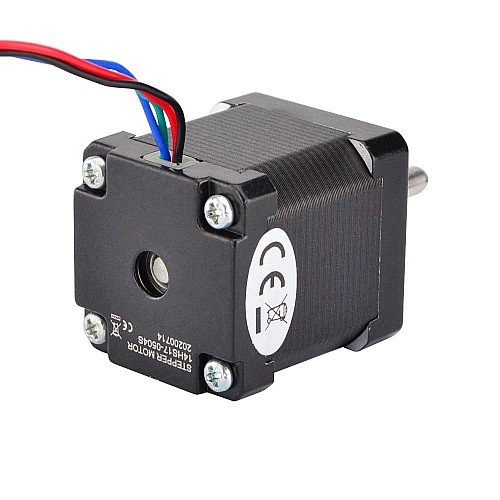

Este motor paso a paso bipolar Nema 14 con un ángulo de paso de 1,8grados y un tamaño de 35x35x42mm. Tiene 4 cables, cada fase consume 0,5A 7,5V, con un par de retención de 23Ncm(32,57oz.in).

Especificación eléctrica

Número de pieza del fabricante: 14HS17-0504S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de sujeción: 23Ncm(32,57oz.in)
Corriente nominal/fase: 0.5A
Resistencia de fase: 15ohmios
Inductancia: 26mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 35 x 35mm
Longitud del cuerpo: 42mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 200g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	0.5
Inductancia(mH)	26
Resistencia de fase(ohms)	15
Torque de sujeción(Ncm)	23
Torque de sujeción(oz.in)	32.57
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Eje simple/eje doble	Eje único
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	42
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	200
Producción en serie	S
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
14HS17-0504S_Full_Datasheet.pdf	137.28KB	Download
14HS17-0504S.STEP	1.04MB	Download
14HS17-0504S_Torque_Curve.pdf	172.37KB	Download

Etiquetas: Tipo de eje de salida: D, Diámetro del eje (mm): 5, Longitud del eje (mm): 24, No. de cables: 4, Longitud del cable (mm): 300, Peso (gramos): 200, Eje simple/eje doble: Eje único, Torque de sujeción (Ncm): 23, Corriente nominal (A): 0.5, Torque de sujeción (oz.in): 32.57, Bipolar/Unipolar: Bipolar, Ángulo de paso(deg.): 1.8, Resistencia de fase (ohms): 15, Inductancia (mH): 26, Longitud del cuerpo (mm): 42, Tamaño (mm): Nema 14 (35 x 35), Tipo de producto: Motor paso a paso híbrido, Producción en serie: S, Clasificación del IP: 40, ¿Tiene curva de par/empuje?: Sí, Método de inventario: Inventario dedicado
