Nema 11 con eje trasero y orificio para tornillo relación de transmisión 100:1 Caja de engranajes

Caliente

Nema 11 con eje trasero y orificio para tornillo relación de transmisión 100:1 Caja de engranajes

0 Comentarios - Escribir Comentario

M$710.20

5 o más M$675.00

10 o más M$614.40

50 o más M$588.00

100 o más M$588.00

En stock: 10000
Modelo: 11HS12-0674D1-PG100
Peso bruto: 0.40kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

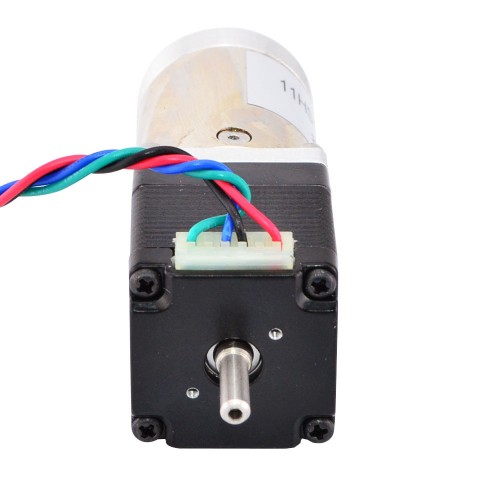

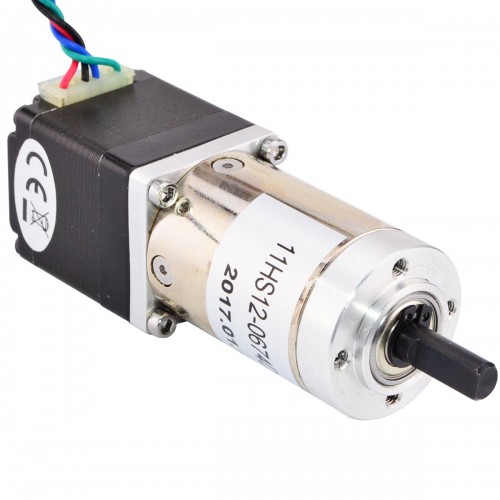

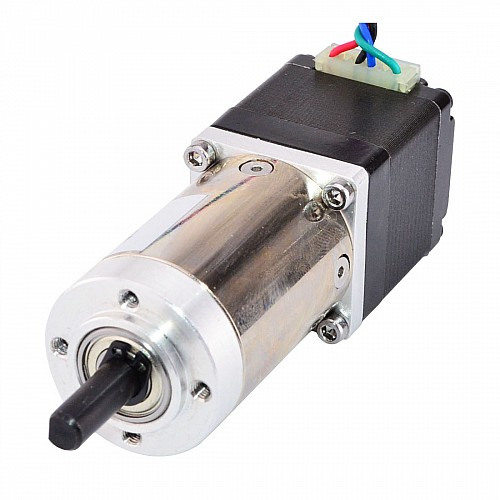

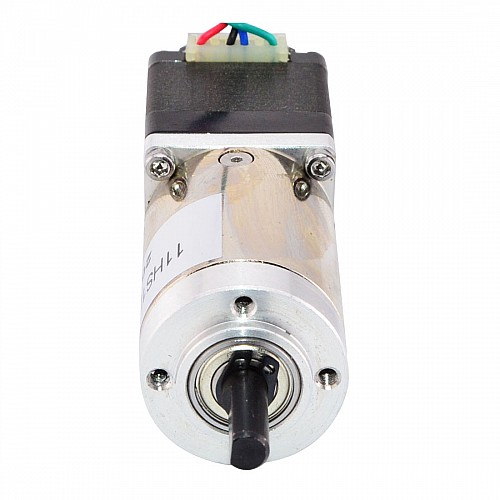

Este motor paso a paso Nema 11 con cuerpo de 31mm y corriente nominal de 0,67A, integró una caja de engranajes planetarios de relación de transmisión de 99,548:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par. Hay disponible un eje trasero de 3,9mm de diámetro con orificios para tornillos en la tapa trasera.

Especificaciones eléctricas

Número de pieza del fabricante: 11HS12-0674D1-PG100
Tipo de motor: paso a paso bipolar
Par de retención sin caja de cambios: 7Ncm(9,91oz.in)
Corriente nominal/fase: 0,67A
Resistencia de fase: 5,6ohmios
Inductancia: 4,0 mH±20 % (1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de engranajes: 99,548:1
Eficiencia del equipo: 70%
Juego en vacío: <=3°
Torsión máxima permitida: 3Nm(425oz.in)
Par admisible: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 31,5mm
Longitud de la caja de cambios: 44.6mm
Diámetro del eje delantero: Φ6mm
Longitud del eje delantero: 18mm
Longitud del corte en D frontal: 12mm
Diámetro del eje trasero: 3,9mm
Longitud del eje trasero: 12mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 200g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	4
Resistencia de fase(ohms)	5.6
Torque de sujeción sin caja de cambios(N.m)	0.07
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje doble
Juego	<=3deg
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	74.2
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	200
Relación de transmisión(xx:1)	99.548
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
