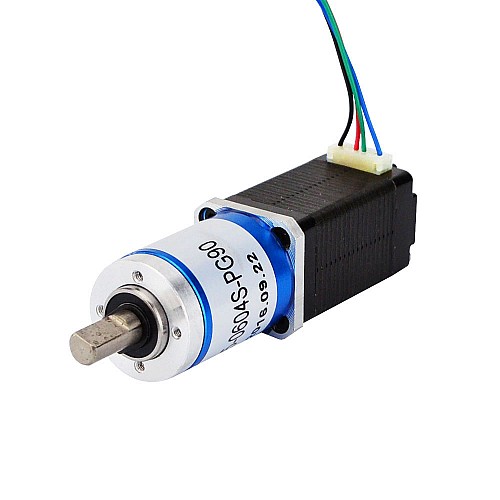

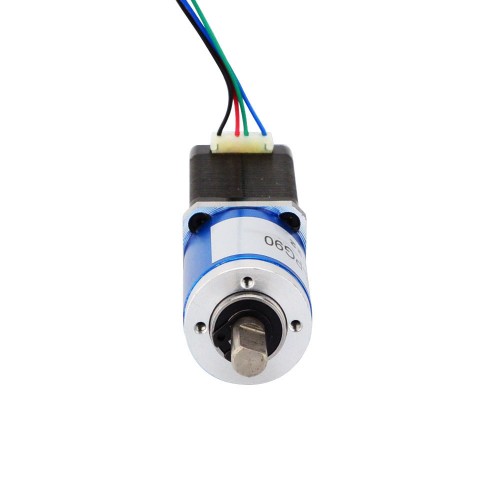

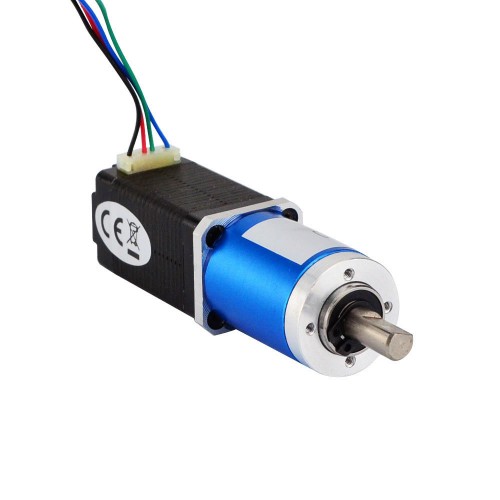

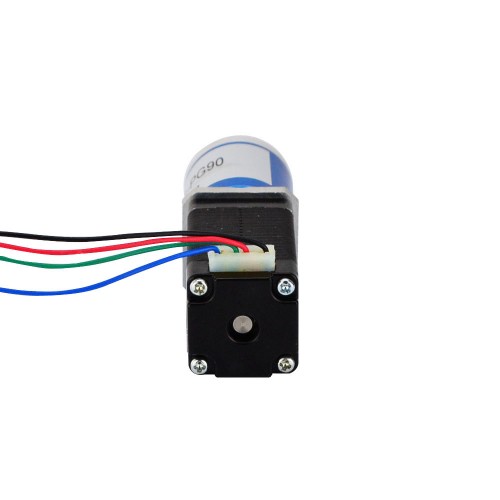

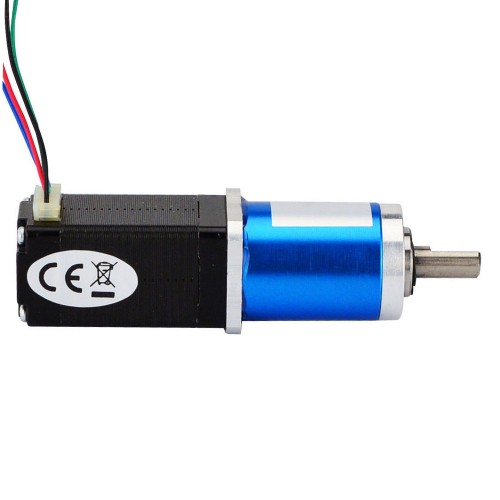

Motor paso a paso Nema 8 Bipolar L=38mm con relación de transmisión 90:1 Reductor planetario

Este motor paso a paso Nema 8 con cuerpo de 38mm y corriente nominal de 0,6A, integró una caja de engranajes planetarios de relación de transmisión de 90,25: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificaciones eléctricas

• Número de pieza del fabricante: 8HS15-0604S-PG90
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 0,02grados
• Par de retención sin caja de cambios: 4Ncm(5,66oz.in)
• Corriente nominal/fase: 0,6A
• Resistencia de fase: 11ohms
• Inductancia: 5,5mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Planetario
• Relación de engranajes: 90,25:1
• Eficiencia: 70%
• Juego en vacío: <=3grado
• Torsión máxima permitida: 0,5Nm(127,5oz.in)
• Par de momento admisible: 1Nm(283 oz.in)
• Carga axial máxima del eje: 5N
• Carga radial máxima del eje: 25N

Especificaciones físicas

• Tamaño del marco: 20 x 20mm
• Longitud del motor: 38mm
• Longitud de la caja de cambios: 30,95mm
• Diámetro del eje: Φ6mm
• Longitud del eje: 15mm
• Longitud del corte en D: 9mm
• Número de clientes potenciales: 4
• Longitud del cable: 300mm
• Peso: 130 g

Conexión
