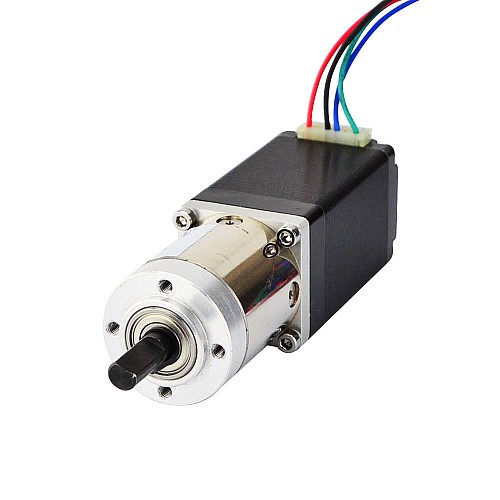

Motor paso a paso Nema 11 Bipolar L=51mm con relación de transmisión 27:1 Reductor planetario

Caliente

Motor paso a paso Nema 11 Bipolar L=51mm con relación de transmisión 27:1 Reductor planetario

1 Comentarios - Escribir Comentario

M$730.80

5 o más M$694.60

10 o más M$662.00

50 o más M$632.20

100 o más M$605.00

En stock: 10000
Modelo: 11HS20-0674S-PG27
Peso bruto: 0.38kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 11 con cuerpo de 51mm y corriente nominal de 0,67A, integró una caja de engranajes planetarios de relación de transmisión de 26,85: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificaciones eléctricas

Número de pieza del fabricante: 11HS20-0674S-PG27
Tipo de motor: paso a paso bipolar
Par de retención sin caja de cambios: 14Ncm(19,83oz.in)
Corriente nominal/fase: 0,67A
Resistencia de fase: 12ohms
Inductancia: 6,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de engranajes: 26,85:1
Eficiencia del equipo: 80%
Juego en vacío: <=3grado
Torsión máx. permisible: 3Nm(425oz.in)
Par de momento admisible: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 51mm
Longitud de la caja de cambios: 36.8mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud de corte en D: 12mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 310g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	6.5
Resistencia de fase(ohms)	12
Torque de sujeción sin caja de cambios(N.m)	0.14
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	85.5
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	310
Relación de transmisión(xx:1)	26.85
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
11HS20-0674S-PG27_Full_Datasheet.pdf	139.37KB	Download
11HS20-0674S-PG27.STEP	1.66MB	Download
11HS20-0674S-PG27_Torque_Curve.pdf	177.13KB	Download
11HS20-0674S_Torque_curve.pdf	213.04KB	Download
