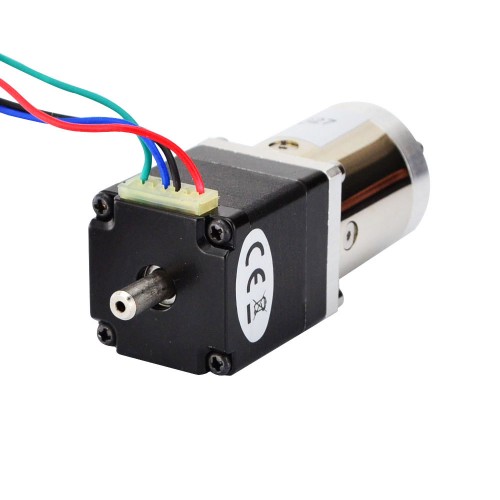

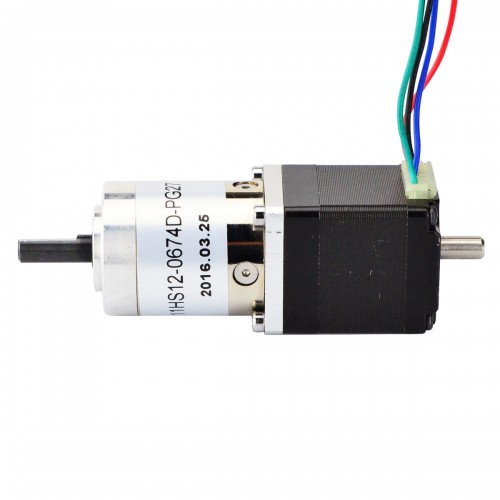

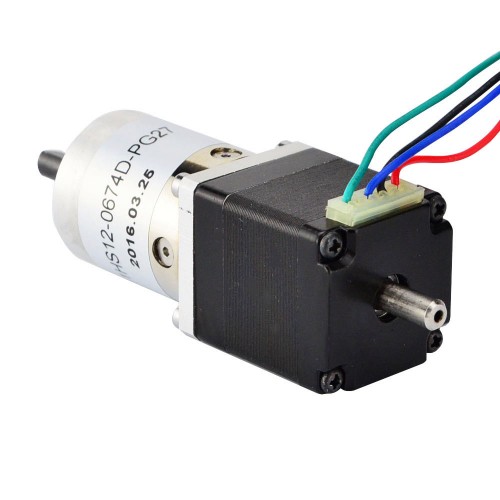

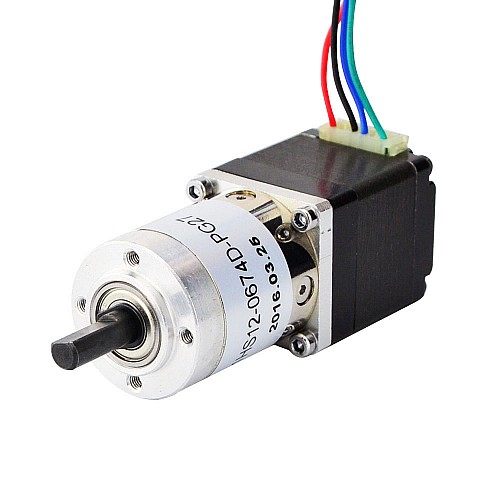

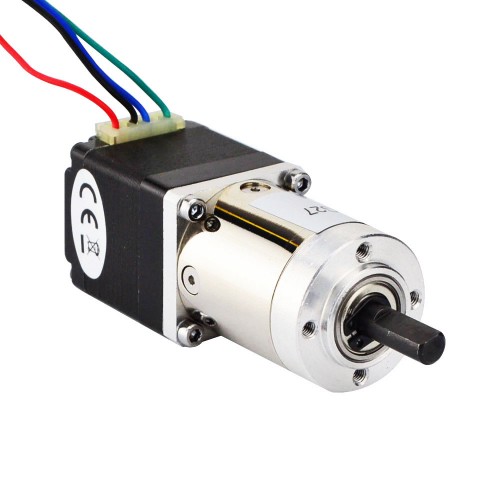

PasoA paso Nema 11 L=31mm con eje trasero y Relación de transmisión Reductor planetario 27:1

0 Comentarios - Escribir Comentario

M$710.20

5 o más M$675.00

10 o más M$643.40

50 o más M$614.40

100 o más M$588.00

In Stock: 10000
Model: 11HS12-0674D-PG27
Gross Weight: 0.30kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 436

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 11 con cuerpo de 31mm y corriente nominal de 0,67A, integró una caja de engranajes planetarios de relación de transmisión de 26,85: 1. Está disponible un eje trasero de 5mm de diámetro. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificaciones eléctricas

Número de pieza del fabricante: 11HS12-0674D-PG27
Tipo de motor: paso a paso bipolar
Par de retención sin caja de cambios: 6Ncm(8,50oz.in)
Corriente nominal/fase: 0,67A
Resistencia de fase: 5,6ohms
Inductancia: 4,0mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de engranajes: 26,85:1
Eficiencia del equipo: 80%
Juego en vacío: <=3grado
Torsión máx. permisible: 3Nm(425oz.in)
Par de momento admisible: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 32mm
Longitud de la caja de cambios: 36.8mm
Diámetro del eje delantero: Φ6mm
Longitud del eje delantero: 18mm
Longitud del corte en D frontal: 12mm
Diámetro del eje trasero: 5mm
Longitud del eje trasero: 10mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 120 g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	4
Resistencia de fase(ohms)	5.6
Torque de sujeción sin caja de cambios(N.m)	0.06
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje doble
Juego	<=3deg
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	66.5
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	120
Relación de transmisión(xx:1)	26.85
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
11HS12-0674D-PG27_Full_Datasheet.pdf	141.07KB	Download
11HS12-0674D-PG27.STEP	1.75MB	Download
11HS12-0674D-PG27_Torque_Curve.pdf	140.51KB	Download
11HS12-0674D_Torque_curve.pdf	212.33KB	Download
