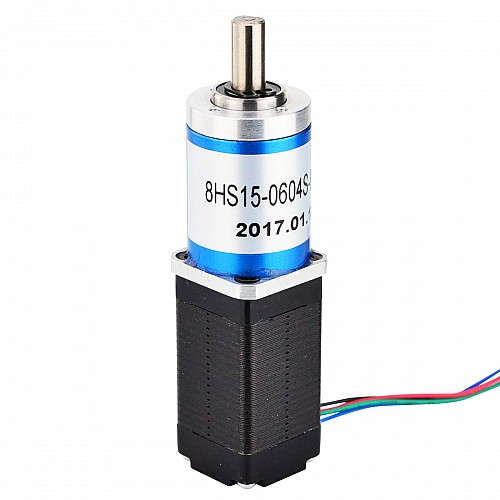

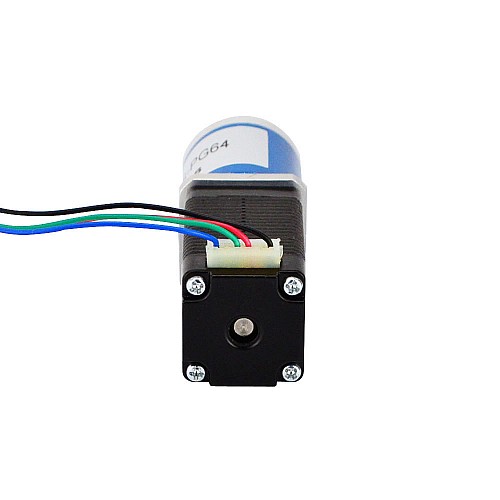

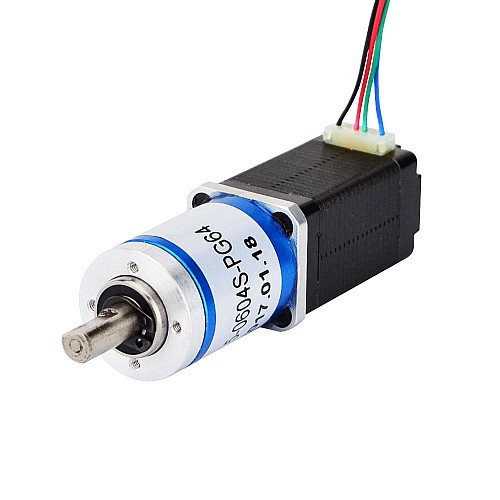

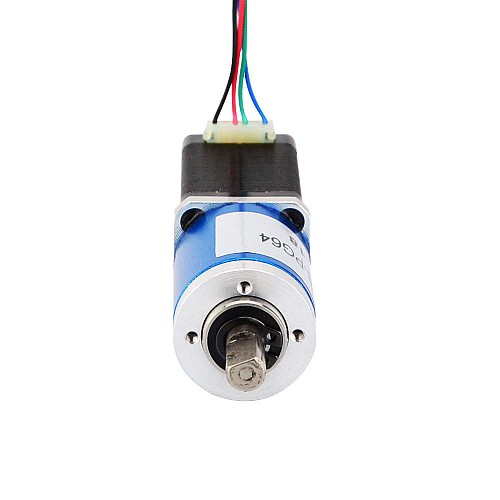

Motor paso a paso Nema 8 Bipolar L=38mm con relación de transmisión 64:1 Reductor planetario

Caliente

Motor paso a paso Nema 8 Bipolar L=38mm con relación de transmisión 64:1 Reductor planetario

2 Comentarios - Escribir Comentario

M$856.40

5 o más M$814.00

10 o más M$775.80

50 o más M$740.80

100 o más M$709.00

En stock: 10000
Modelo: 8HS15-0604S-PG64
Peso bruto: 0.20kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 8 con cuerpo de 38 mm y corriente nominal de 0,6A, integró una caja de cambios planetaria de relación de transmisión de 64:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificaciones eléctricas

Número de pieza del fabricante: 8HS15-0604S-PG64
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,028grados
Par de retención sin caja de cambios: 4Ncm(5,66oz.in)
Corriente nominal/fase: 0,6A
Resistencia de fase: 11ohms
Inductancia: 5,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de engranajes: 64:1
Eficiencia: 70%
Juego en vacío: <=3grado
Torsión máxima permitida: 0.5Nm(70.8oz.in)
Par de momento admisible: 1Nm(141.6oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 20 x 20mm
Longitud del motor: 38mm
Longitud de la caja de cambios: 31.2mm
Diámetro del eje: Φ6mm
Longitud del eje: 15mm
Longitud del corte en D: 9mm
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 130 g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.6
Inductancia(mH)	5.5
Resistencia de fase(ohms)	11
Torque de sujeción sin caja de cambios(N.m)	0.04
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	68.95
Longitud del eje(mm)	15
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	130
Relación de transmisión(xx:1)	64.00
Tamaño(mm)	Nema 08 (20 x 20)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
8HS15-0604S-PG64_Full_Datasheet.pdf	143.51KB	Download
8HS15-0604S-PG64.STEP	2MB	Download
8HS15-0604S-PG64_Torque_Curve.pdf	169.4KB	Download
8HS15-0604S_torque_curve.pdf	213.05KB	Download
