Motor Nema 23 L=76mm Relación de transmisión 10:1 Reductor planetario de alta precisión

0 Comentarios - Escribir Comentario

M$1,667.40

5 o más M$1,585.00

10 o más M$1,510.40

50 o más M$1,442.60

100 o más M$1,380.40

En stock: 10000
Modelo: 23HS30-2804S-HG10
Peso bruto: 1.84kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

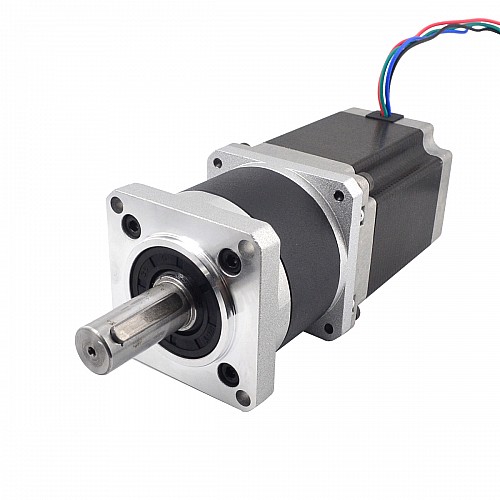

Este motor paso a paso Nema 23 con cuerpo de 76mm y corriente nominal de 2,80A, integrado con una Reductor planetario de 54mm con una relación de transmisión de 10:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza: 23HS30-2804s-HG10
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par motor sin caja de cambios: 1,89Nm(267,70oz.in)
Corriente nominal/fase: 2.80A
Resistencia de fase: 1,13ohms
Inductancia: 5,40mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 10:1
Eficiencia: 92%
Juego en vacío: <=30arcmin
Par máximo permitido: 6 N.m(849,84oz.in)
Momento de par admisible: 12 N.m(1699,68oz.in)
Carga radial máx.: 250N
Temperatura ambiente: -10-50 ℃
Ruido: <= 50dB

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del motor: 76mm
Reductor Longitud: 54mm
Diámetro del eje: Φ14mm
Longitud del eje: 34mm
Longitud del chavetero: 25mm
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 1500g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	2.8
Inductancia(mH)	5.4
Resistencia de fase(ohms)	1.13
Torque de sujeción sin caja de cambios(N.m)	1.89
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Eje simple/eje doble	Eje único
Juego	<=30arcmin
Longitud del cable(mm)	320
Longitud del cuerpo(mm)	130
Longitud del eje(mm)	34
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	1500
Relación de transmisión(xx:1)	10
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero

File	Size
23HS30-2804S-HG10.STEP	3MB	Download
23HS30-2804S-HG10_Torque_Curve.pdf	182.69KB	Download
23HS30-2804S-HG10 Full Datasheet	127.62KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
