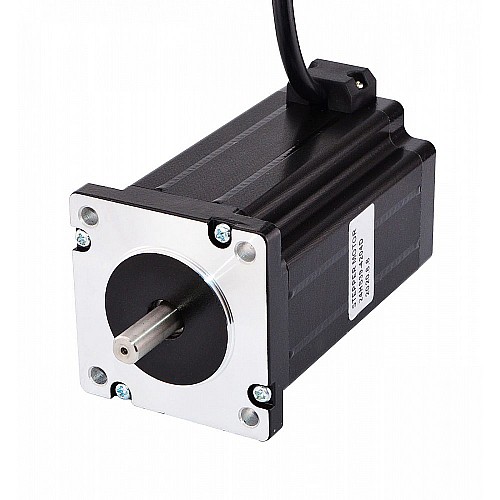

Motor paso A paso Nema 23 de doble eje 4.2A 4Nm(566oz.in) 60x60x100mm 4 cables

Caliente

Motor paso A paso Nema 23 de doble eje 4.2A 4Nm(566oz.in) 60x60x100mm 4 cables

2 Comentarios - Escribir Comentario

M$795.80

5 o más M$758.40

10 o más M$724.20

50 o más M$693.00

100 o más M$664.40

En stock: 10000
Modelo: 24HS39-4204D
Peso bruto: 1.80kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este es un motor de doble eje con un eje trasero de 13,5mm de largo y el diámetro del eje es de 8mm. Los orificios roscados están disponibles en la tapa del extremo trasero que se pueden usar para frenos, codificador paraVolantes.

Especificación eléctrica

Número de pieza del fabricante: 24HS39-4204D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 4Nm(566,4oz.in)
Corriente nominal/fase: 4.24A
Resistencia de fase: 0,7ohmios
Inductancia: 3mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 60 x 60mm
Longitud del cuerpo: 100mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Longitud de corte en D: 15mm
Longitud del eje trasero: 13,5mm
Diámetro del eje trasero: Φ8mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Conexión

A+	A-	B+	B-
Rojo	Verde	Amarillo	Azul

El soporte aplicable para este motor es ST-M2.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	4.24
Inductancia(mH)	3
Resistencia de fase(ohms)	0.7
Torque de sujeción(Ncm)	400
Torque de sujeción(oz.in)	566.4
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	100
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	1700
Producción en serie	S
Tamaño(mm)	Nema 23 (60 x 60)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
24HS39-4204D_Full_Datasheet.pdf	160.28KB	Download
24HS39-4204D.STEP	2.07MB	Download
24HS39-4204D_Torque_Curve.pdf	146.91KB	Download
